2da Regla Específicas para colocación de soportes

Soportación Sistemas de Tuberías

2da Regla Específicas para colocación de soportes

Publicado por jpabon el 26 de julio de 2021 a las 21:16

Hola Luis,

Podrías aclarar las unidades de la formula para estimar la máxima distancia entre soportes ( Página 16)

𝐿(𝑓𝑡)=10+𝐷(𝑖𝑛𝑐ℎ)

Saludos,

Luis Ramos respondió hace 8 meses, 3 semanas 6 Miembros · 7 Respuestas
7 Respuestas

Formación Industrial

Administrador
28 de julio de 2021 a las 21:16

7138

Coordinación

Master

Hola José Alejandro!

Son tal cual aparecen ahí, por ejemplo para una tubería de 10 pulgadas, la distancia recomendable son 20 ft.

Saludos!
- Hernán Emiliano Fuentes

  Miembro
  14 de septiembre de 2022 a las 22:25

  3142

  Graduado

  Master

  Gracias! Tenía la misma duda!
- Francisco José Soldado Espejo

  Miembro
  27 de mayo de 2023 a las 14:13

  643

  Graduado

  Iniciado

  Gracias, a mi tb me ha surgido.
- EDWIN CLEVES ESPITIA

  Miembro
  14 de enero de 2024 a las 01:10

  628

  Graduado

  Iniciado

  esta como raro sumar FEET´S con INCHES 😅
  - Luis Ramos

    Miembro
    14 de enero de 2024 a las 10:32

    8683

    Tutor

    Master

    Yo pensé lo mismo cuando me la enseñaron en obra @edwincleves ! 😁

    Es más una regla práctica que matemática, se parte de los 10 pies y le sumamos el diámetro en pulgadas, si sumásemos en pies nos iríamos a valores muy bajos.
- EDWIN CLEVES ESPITIA

  Miembro
  14 de enero de 2024 a las 01:14

  628

  Graduado

  Iniciado

  de acuerdo con esta regla me surge una pregunta, los valores que da el PIPEDATA, para spacing de tuberia de acuerdo a diametro y sch, cumplen con los valores maximos de deflexión ?
  - Luis Ramos

    Miembro
    14 de enero de 2024 a las 10:37

    8683

    Tutor

    Master

    Hola @edwincleves !

    Sí, por supuesto lo indicado en PIPEDATA se basa en normativa. Esta es sólo una regla general como punto de partida, luego puede haber diferentes reglas locales y códigos del proyecto para colocar los soportes.

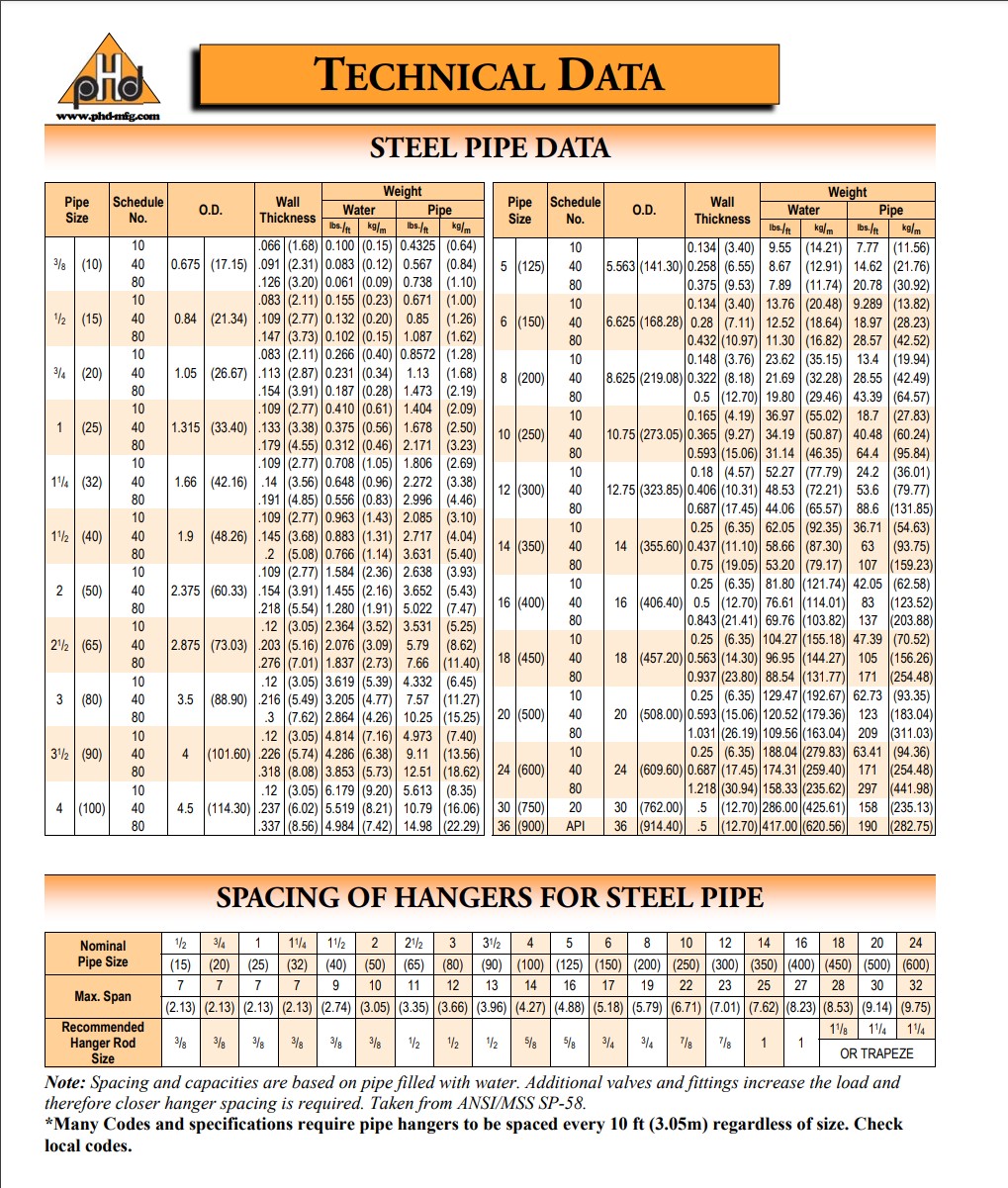

    Por ejemplo, esta ficha que te adjunto del fabricante pHd sugiere distancias muy similares a las de esta regla, y adicionalmente nos indica que puede variar dependiendo del código.

    https://phd-mfg.com/wp-content/uploads/2018/06/6-Steel-Pipe_6-1-18.pdf

    Son puntos de partida, luego hay que comprobar con Autopipe las cargas en todos los puntos.
