Home Foros Piping Industrial Tipología de Tuberías. Materiales Accesorios – tuberia – valvulas

  • Accesorios – tuberia – valvulas

    Publicado por Juan José Hernández Carranza el 4 de junio de 2021 a las 03:56

    Hola Luis,

    Buen día.

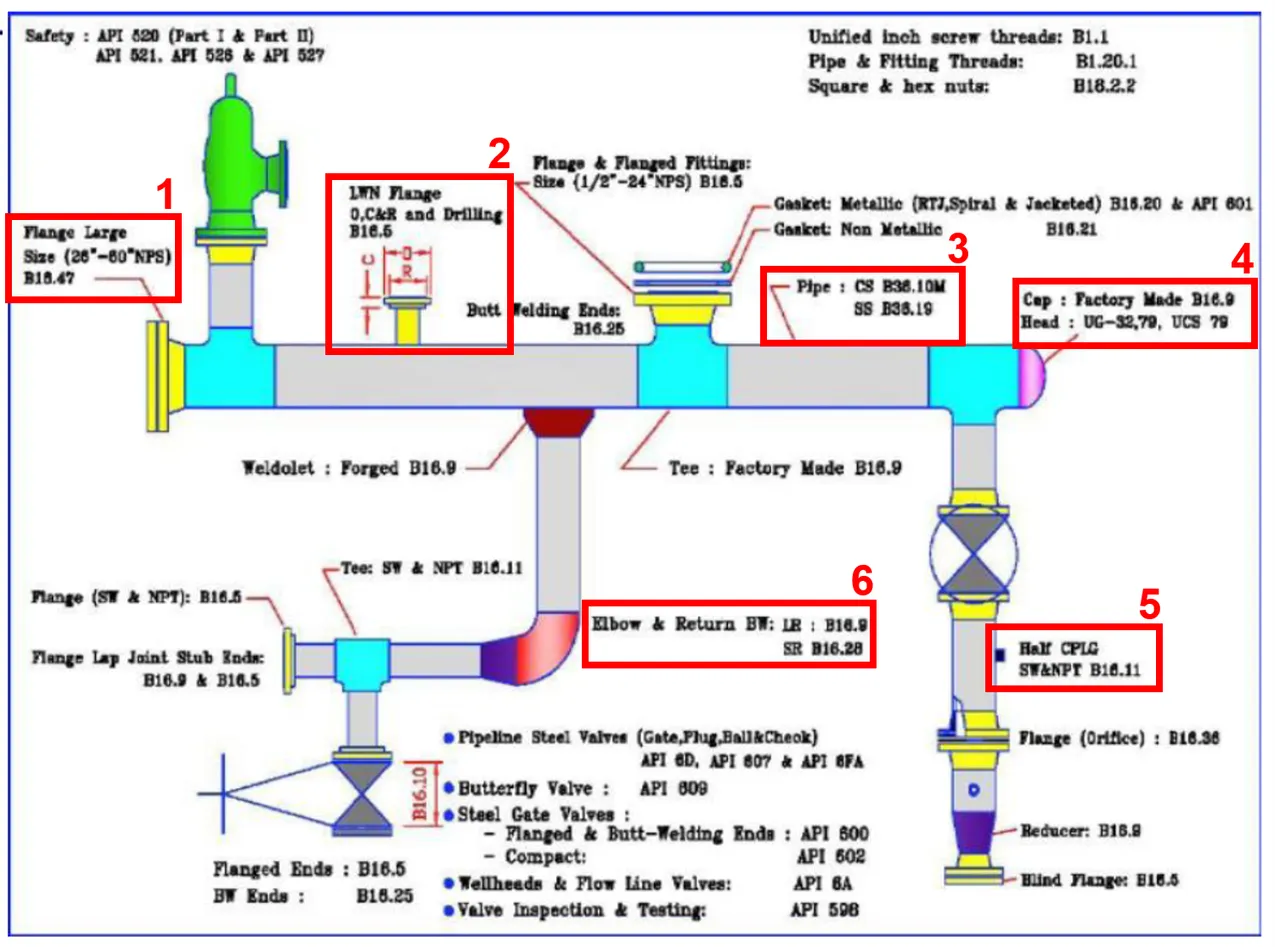

    En el documento del Tema 2. Tipos de tubos. Materiales. En la imagen de la página número 13 se observa lo siguiente:

    Tengo las siguientes consultas:

    1. En el recuadro de color rojo identificado con el número 1 interpreto; “Flange Large Size (26”-60″NPS) B16.47. ¿Es correcta la interpretación?

    2. En el recuadro de color rojo identificado con el número 2 interpreto; LWN Flange 0.C&R and Drilling B16.5. ¿Es correcta la interpretación?, si la interpretación es correcta, ¿Qué significado tiene 0.C&R?

    3. En el recuadro de color rojo identificado con el número 3 interpreto; Pipe: CS B36.10M, SS B36.19. ¿Es correcta la interpretación?

    4. En el recuadro de color rojo identificado con el número 4 interpreto; Cap: Factory Made B16.9, Head: UG-32.79, UCS 79. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Qué significado tiene UG-32.79, UCS 79?

    5. En el recuadro de color rojo identificado con el número 5 interpreto; Half CPLG SW&NPT B16.11. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Qué significado tiene Half CPLG?

    6. En el recuadro de color rojo identificado con el número 6 interpreto; Elbow & Return BW: LE: B16.9 SR: B16.28. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Elbow & Return BW corresponde a Codo & Reductor Buttwelding (Soldadura a tope)?

    Saludos.



    Hernán Emiliano Fuentes respondió hace 1 año, 10 meses 1 Miembro · 2 Respuestas
  • 2 Respuestas
  • Formación Industrial

    Administrador
    14 de junio de 2021 a las 12:52

    Hola Juan José!

    Estamos remodelando este tema para colocar una imagen equivalente con más calidad o sustituirla por una nueva. Igualmente te contesto a estas cuestiones que pienso ayudarán mucho a tus compañeros!

    1. En el recuadro de color rojo identificado con el número 1 interpreto; “Flange Large Size (26”-60″NPS) B16.47. ¿Es correcta la interpretación?

    En efecto!

    2. En el recuadro de color rojo identificado con el número 2 interpreto; LWN Flange 0.C&R and Drilling B16.5. ¿Es correcta la interpretación?, si la interpretación es correcta, ¿Qué significado tiene 0.C&R?

    Es correcta! Esos términos hacen referencia a las dimensiones, es decir, que las dimensiones O, C, R del dibujo y los taladros están de acuerdo a la ASME B16.5

    3. En el recuadro de color rojo identificado con el número 3 interpreto; Pipe: CS B36.10M, SS B36.19. ¿Es correcta la interpretación?

    Correcto!

    4. En el recuadro de color rojo identificado con el número 4 interpreto; Cap: Factory Made B16.9, Head: UG-32.79, UCS 79. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Qué significado tiene UG-32.79, UCS 79?

    En efecto, significa que la derivación “Head” está relaizada de acuerdo a las norma ASME SECCIÓN VIII DIV 1 : UG-32.79, UCS 79

    5. En el recuadro de color rojo identificado con el número 5 interpreto; Half CPLG SW&NPT B16.11. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Qué significado tiene Half CPLG?

    Es correcto, las siglas CPLG hacen referencia a la palabra “Coupling”, es decir, hace referencia a ese injerto pequeño en azul oscuro

    6. En el recuadro de color rojo identificado con el número 6 interpreto; Elbow & Return BW: LE: B16.9 SR: B16.28. ¿Es correcta la interpretación? si la interpretación es correcta, ¿Elbow & Return BW corresponde a Codo & Reductor Buttwelding (Soldadura a tope)?

    Efectivamente, se corresponte a la interpretación que has dado,

    Muchas gracias por este análisis Juan José, como te comentaba estamos redefiniendo la imagen para que se ve aen mayor claridad pero hasta entonces será de gran ayuda al resto de compañeros,

    Espero haberte ayudado!! Saludos!

    • Hernán Emiliano Fuentes

      Miembro
      8 de diciembre de 2021 a las 20:20

      En aquello relativo al punto 6 hay una ambigüedad:
      – Si nos guiamos por el dibujo: se haría referencia al codo (elbow) y a la reducción (reducer).
      -Pero si nos guiamos estrictamente por lo que dice el texto, en lugar de decir reducción (reducer) hace referencia a un retorno o curva de 180º (return).

      Además lo que se lee a la derecha dentro del recuadro es:
      LR: B16.9 (LR= Long Radius, Radio largo) (B16.9 norma ASME relacionada con estos accesorios)
      SR: B16.28 (SR=Short Radius, Radio corto) (B16.28 norma ASME relacionada con estos accesorios)
