ANALISIS ESTÁTICO
Saludos tutor, @luis-ramos @ramonformacionindustrial
Tengo las siguientes dudas referente a la resolución del problema en el análisis estático, debido a, cuando resuelvo la simulación, la tubería no toma el desplazamiento como el que se ejemplifica en el video. He visto con detalle los pasos anteriores, soportes, y los tengo igual tal cual a lo explicado.
Creo tener el error al momento de resolver el análisis estático, debido a, existen casillas y valores que no se como colocarlos al igual que ustedes. Por lo tanto:

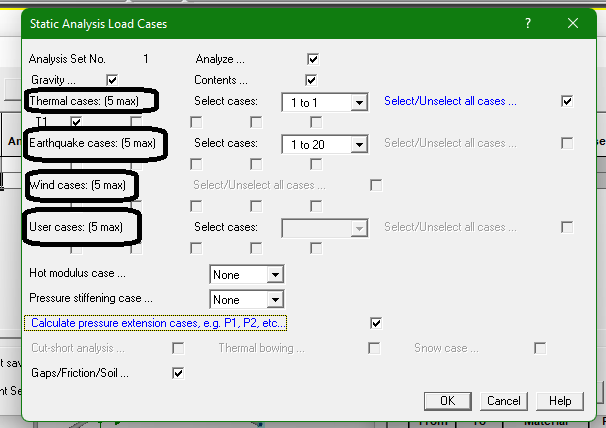

1. ¿De que manera puedo colocar durante la modificación del Análisis Estático,
Thermal cases (20max), Earthquake cases (20max), Wind cases (10 max), User cases (20max)? Ver imagen 1.Debido a, cuando yo estoy resolviendo solo me sale:

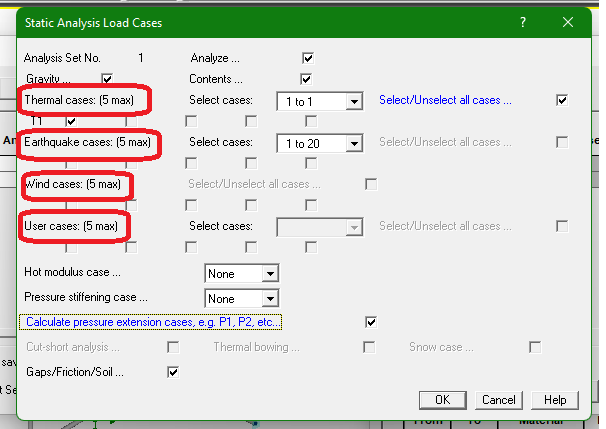

Thermal cases (5max), Earthquake cases (5max), Wind cases (5max), User cases (5max)
Ver imagen 2.¿Cómo puedo modificar esos valores?

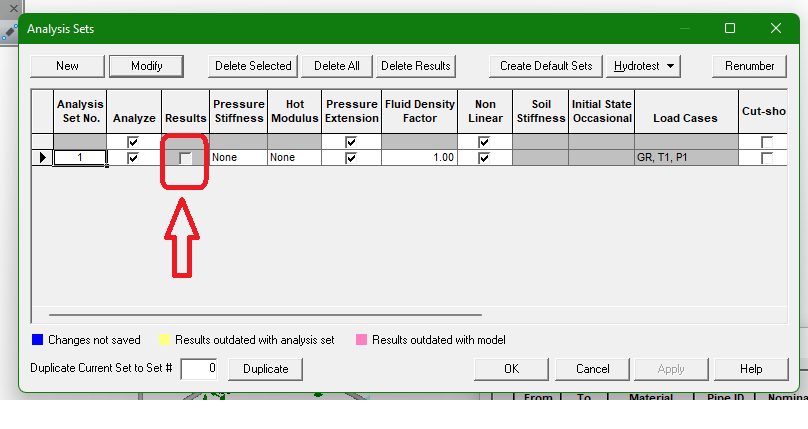

2. Una vez modifico los valores no se como seleccionar la casilla de Resultados. ¿Cómo se hace? Ver imagen 3

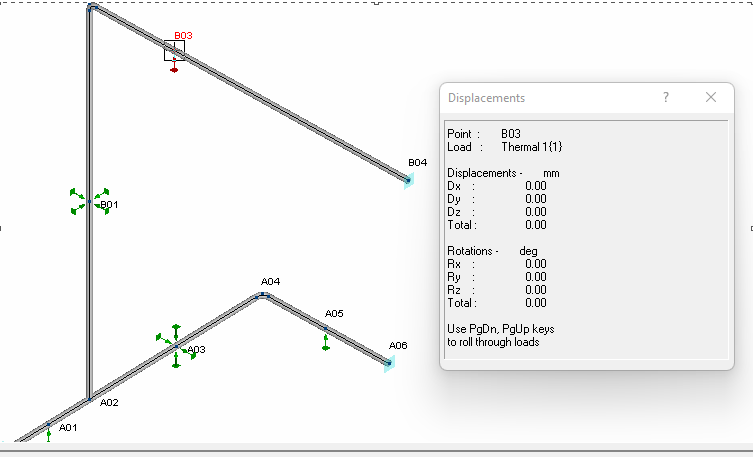

3. Les muestro el resultado que obtengo (Cabe destacar que he repetido el proceso y no logro conseguir el mismo resultados de ustedes, agradezco su ayuda). Ver imagen 4
-
11 Respuestas
-
1170
Otras inquietudes:

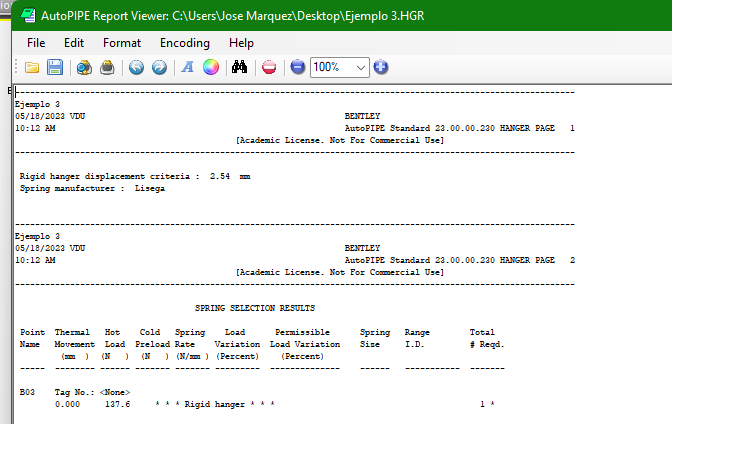

4. Al momento de resolver el Spring, el resultado es diferente al que obtienen en el video (Ver imagen 5), quisiera saber como hacerlo de igual manera que ustedes.
5. Les muestro como se coloca un soporte Tipo V-stop, en lugar del Spring, Luego de resolver el Hanger Selection del Spring. Imagen 6.
Agradezco su tiempo.
-
¡Buenos días @Josesoglia !
Biuenvenido a los tutoriales de Autopipe, permíteme presentarte a @miguelruizautopipe (Miguel) nuestro experto en Autopipe.
Lo dejo en este post etiquetado para que pueda solucionarte estas cuestiones (te contestará el próximo lunes seguramente) y pueda acompañarte durante todas las futuras cuestiones sobre el software 😃
-
Encantado de saludarte @Josesoglia ,
Bienvenido al apasionante mundo de Autopipe y sus módulos, puedes tutearme con total confianza 🤓
Antes de resolver estas preguntas, comentarte que estamos actualizando toda la colección de vídeos de Autopipe a la última actualización, quizás por eso algunos campos de los tutoriales no coinciden con la última de las actualizaciones del software.
1. ¿De que manera puedo colocar durante la modificación del Análisis Estático,
Thermal cases (20max), Earthquake cases (20max), Wind cases (10 max), User cases (20max)? Ver imagen 1.Debido a, cuando yo estoy resolviendo solo me sale:
Thermal cases (5max), Earthquake cases (5max), Wind cases (5max), User cases (5max)
Ver imagen 2.¿Cómo puedo modificar esos valores?

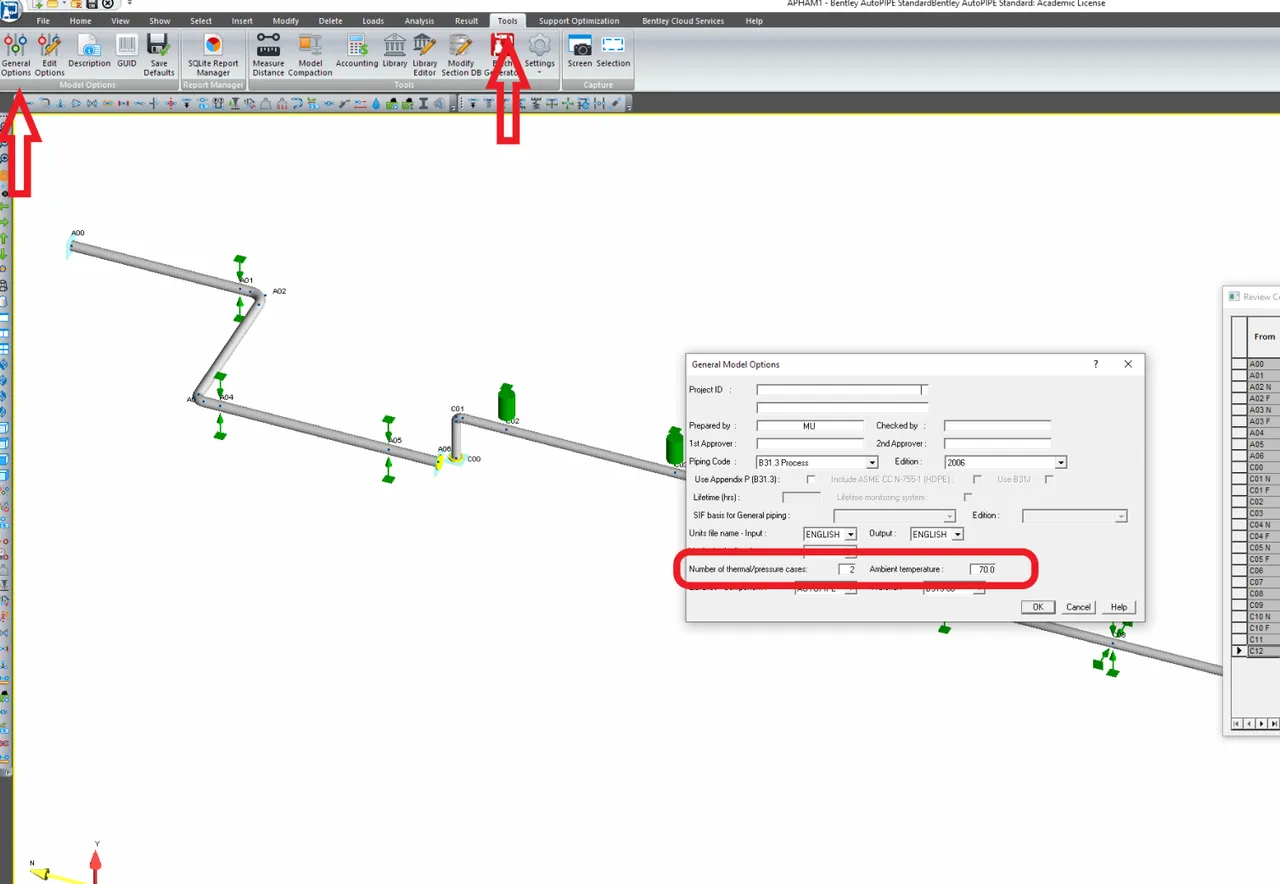

Estos valores se modifican cuando creamos el proyecto de cero, o bien desde la pestaña Tools>General Option (imagen 1). Modificando los números de casos térmicos y de presión nos habilitará las opciones. En cuanto a los casos Earthquake, Wind y User, se activan si introducimos alguna de estas cargas en la pestaña “Loads”. Igualmente, en la última actualización acotaron los casos para la versión estudiante a 5, son suficientes, ya que lo normal es trabajar con 2 o 3 casos en los niveles en los que nos movemos
2. Una vez modifico los valores no se como seleccionar la casilla de Resultados. ¿Cómo se hace? Ver imagen 3
Esta casilla no puede modificarse, únicamente nos indica si ya disponemos de algún modelo resuelto en la base de datos de Autopipe, si es la primera vez que ejecutamos el modelo, aparecerá desmarcado por defecto.
3. Les muestro el resultado que obtengo (Cabe destacar que he repetido el proceso y no logro conseguir el mismo resultados de ustedes, agradezco su ayuda). Ver imagen 4
Es posible que haya un error en las unidades o en la temperatura ya que es muy extraño que veo que el incremento de temperatura no produce el más mínimo desplazamiento en la tubería. Prueba a revisar estos campos y ejecutar de nuevo el análisis. Si no consiguieses el resultado puedes enviarme la carpeta de trabajo como .rar y le echo un vistazo 🙂
4. Al momento de resolver el Spring, el resultado es diferente al que obtienen en el video (Ver imagen 5), quisiera saber como hacerlo de igual manera que ustedes.
5. Les muestro como se coloca un soporte Tipo V-stop, en lugar del Spring, Luego de resolver el Hanger Selection del Spring. Imagen 6.
Aquí se debe a que el muelle no está detectando desplazamiento. Lo que nos indica Autopipe es que para el desplazamiento que experimenta, que según las imágenes anteriores es de 0,0,0, no es necesario un muelle, y directamente lo sustituye por un soporte doble V-stop. Prueba a revisar los datos de temperatura y luego reintentar la colocación del resorte.
A ver si con estos cambios logras que el sistema funcione 🤓 Saludos!
-
1170
Gracias por su repuesta tutor @miguelruizautopipe
Me pudiese indicar los datos iniciales para este modelado?
-
1170
Tutor @miguelruizautopipe
Ya he encontrado el error, estaba trabajando el ejercicio como lo habían explicado inicialmente (21ºC), y no me había fijado que la temperatura se modifico a 300ºC. Por lo tanto, con este valor (300ºC), me da completamente igual que el problema resuelto en el video.
A modo de evitar confusiones, serian bueno que al inicio de nuevos videos donde se modifiquen este tipos de datos, lo notifiquen para que sea de mas fácil entendimiento.
Agradezco su atención y respuesta.
Saludos
-
Buenos días @Josesoglia !
Me alegro de que se haya resuelto 😃.
En efecto, la renovación de vídeos es mucho más detallada (como los de Hammer, Nozzle o Pipeflow) para que quede claro desde el principio cuales son las condiciones de operación del sistema y así podáis ser mucho más certeros en el modelado.
La batería completa debe ver la luz a principios de verano, ¡será muy interesante! 🤓
-
-
1677
Saludos estimado tutor, respecto al análisis estático, al momento de mostrar los resultados de desplazamiento no me aparecen las opciones para el análisis sino que solo sale la opción de desplazamiento por gravedad, el resto no aparece, no sé si es que debo actualizar la versión del autopipe. Atentamente.
-
¡Hola @edmorillo !
No te olvides de nombrarme en los post con mi usuario de la plataforma (@miguelruizautopipe) seleccionándolo de la lista desplegable, como en Linkedin, para que pueda ser notificado de las respuestas, ahora nos llega un aviso a los profesores directamente a nuestro mail para que seamos más rápidos en la respuesta y es la única forma de activarlo 😁

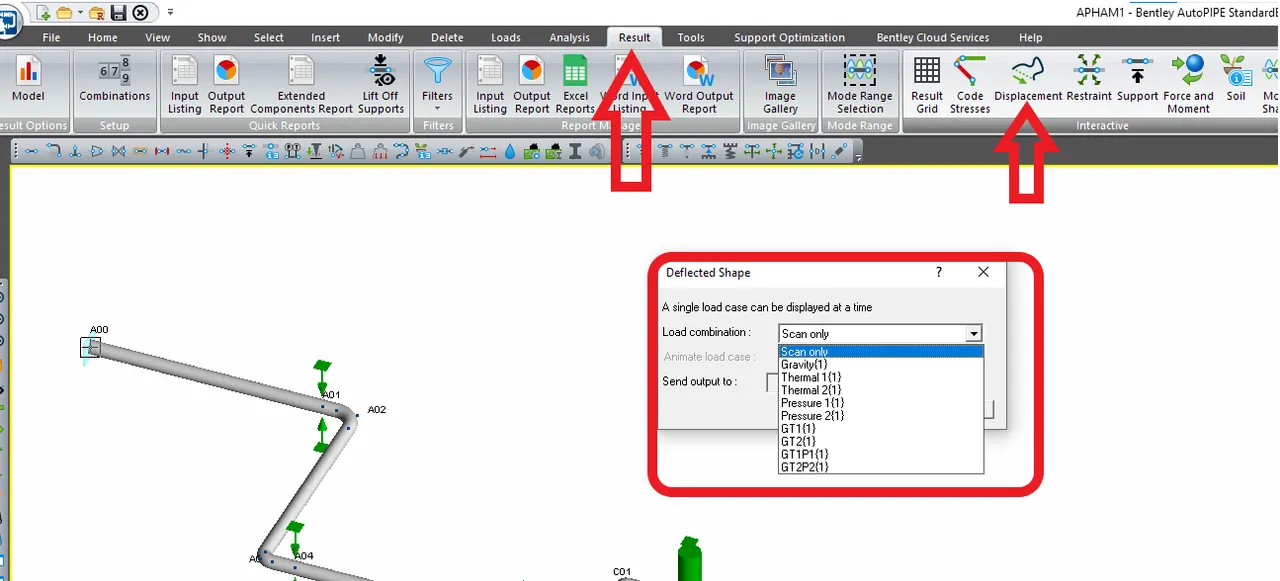

Te comento que es posible que no hayas realizado el análisis térmico y por eso no aparecen datos de desplazamiento térmico, o quizás no lo seleccionaste en la pestaña de resultados de desplazamiento (Imagen)
Trabajad siempre con la versión de Autopipe que os facilitamos en la plataforma ya que es la que contiene Autopipe Nozzle. La actual versión de Autopipe 23 apenas presenta cambios pero aún no tiene actualizado Autopipe Nozzle.
Saludos!👋🏽
-
1677
@miguelruizautopipe muchas gracias tutor por su ayuda, el análisis térmico lo hice siguiendo el video de ayuda, pero en la pestaña de resultados de desplazamiento no aparece la opción de “thermal” sólo aparece gravity ninguna otra opción. Saludos.
-
Hola @edmorillo !

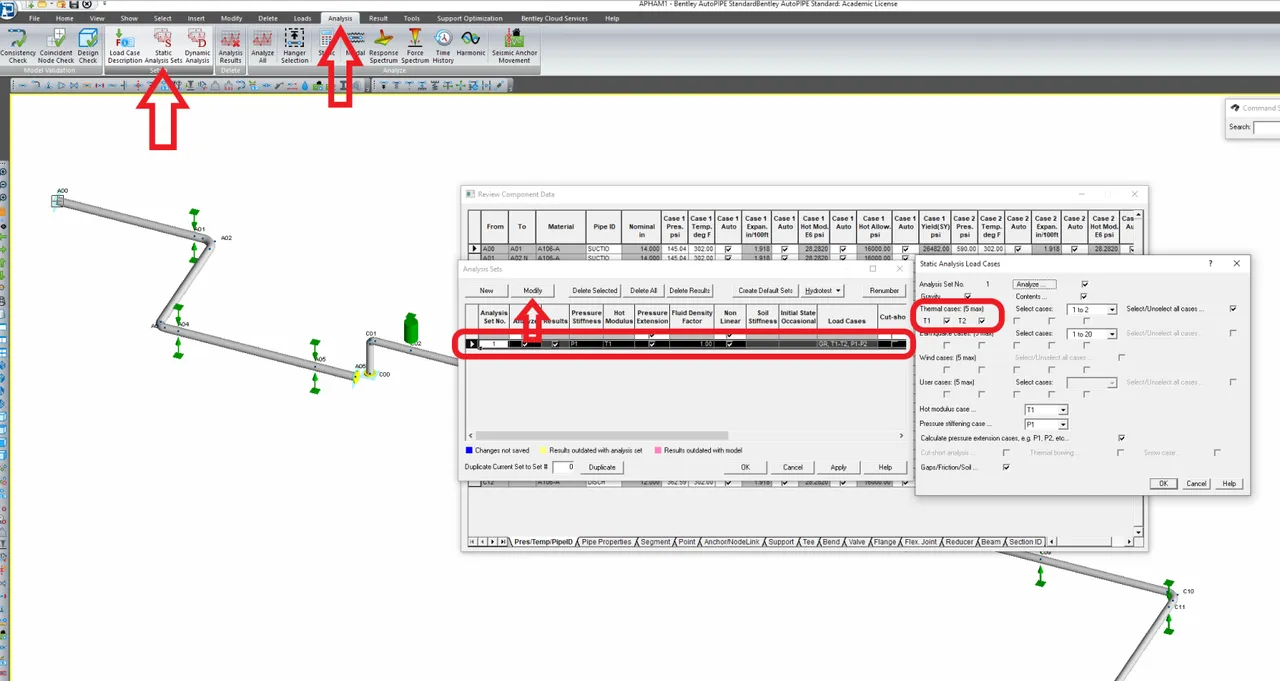

Es posible que hayas pasado por alto la definición del estado térmico. Revísalo haciendo click en la pestaña “Analysis” luego en “Static Analysis Set” y revisando que el caso de carga está creado correctamente y los Thermal case están activados.
Luego vuelve a correr el modelo para comprobar que analiza la temperatura. Si tu ventana de análisis aparece idéntica a la de la imagen inferior y sigue sin aparecer la temperatura puedes adjuntarme el archivo en formato .rar para poder analizarlo.
Saludos! 😃
-
-
-
-
