  • Ancho de bobina y paso de helice

    Publicado por Juan José Hernández Carranza el 7 de septiembre de 2021 a las 05:57

    Hola Luis,

    Buen día.

    En el cuestionario del Tema 2. Tipos de tubos. Materiales. En la pregunta número 8 se describe lo siguiente:

    “Para una bobina de 2 metros de ancho (=a) y un paso de hélice de 1 metro (=p). ¿Cuál sería el diámetro del tubo que obtendríamos?

    Tengo las siguientes consultas:

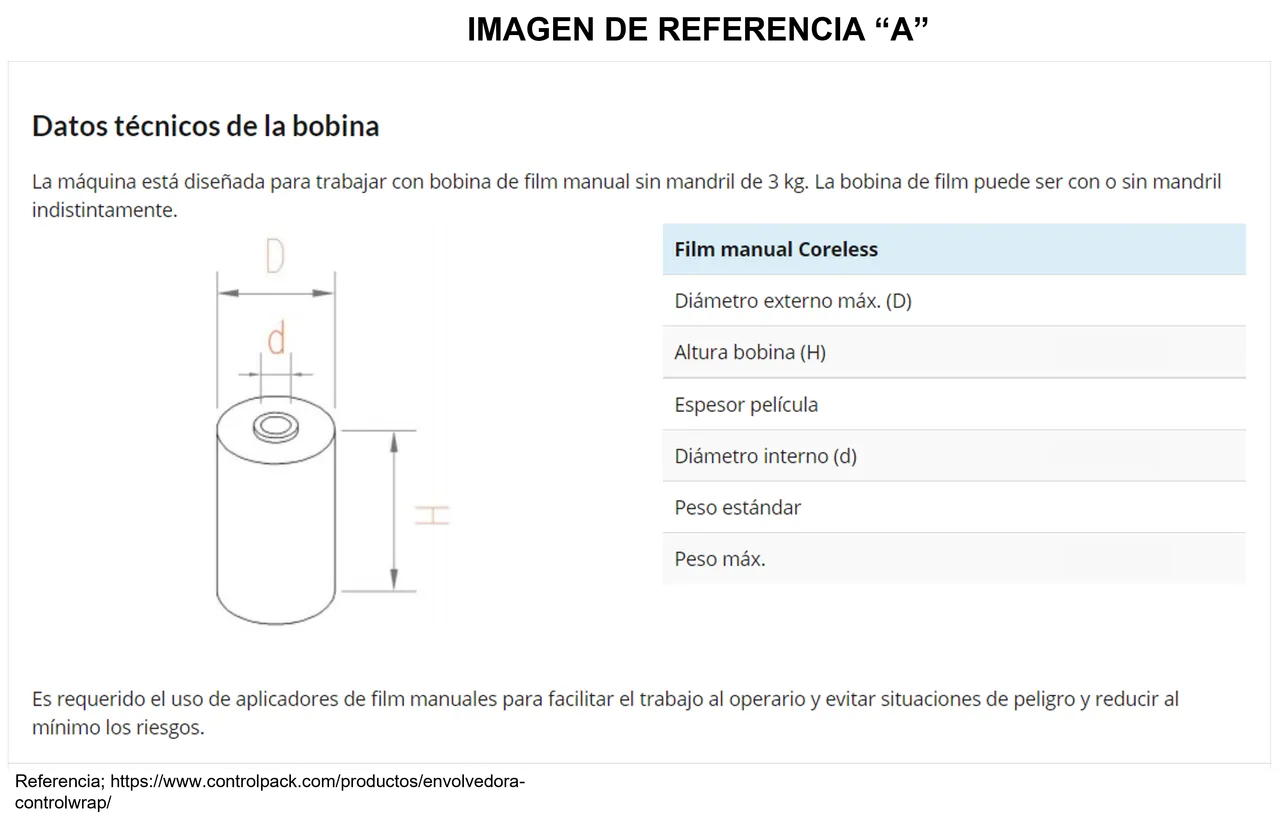

    1. De acuerdo con la imagen de referencia “A” interpreto que los 2 metros de ancho (=a) podría ser el diámetro externo máximo (D) mostrado en la imagen de referencia “A”. Un paso de hélice de 1 metro (=p) podría ser la altura de la bobina (H) mostrado en la imagen de referencia “A”.

    ¿Es correcta la identificación de las partes de la bobina de la que se requiere conocer el diámetro del tubo?

    De no ser correcta la identificación o la imagen de referencia “A” requiero conocer el ancho y paso de hélice de la bobina de forma gráfica en un sencillo esquema.

    2. Para obtener un resultado ocupe la siguiente formula;

    Øt = P / π

    Sustituyendo en la formula el valor de P=1 m, (1000 mm);

    Øt = 1000 mm / π = 318.30 mm

    Aunque el valor obtenido no cumple con las opciones de respuesta del cuestionario. ¿Qué formula se debe emplear para desarrollar el cálculo correcto, o cuál es el procedimiento para obtenerlo?

    Saludos.

    Formación Industrial respondió hace 1 año, 10 meses 1 Miembro · 3 Respuestas
  • 3 Respuestas
  • Formación Industrial

    Administrador
    8 de septiembre de 2021 a las 11:47

    Hola Juan José!

    Estuviste cerca! En este caso debes acudir a la página 20-21 del temario, donde encontrarás una fórmula para el cálculo del diámetro de un tubo teniendo en cuenta la anchura de la bobina y el paso de hélice.

    La anchura de la bobina corresponde con la H (H=a en nuestra nomenclatura) en tu imagen anterior. Cuando hablamos del diámetro máximo del tubo que obtendremos (D en nuestra nomenclatura), se refiere al diámetro de nuestro tubo una vez soldado.

    Para ello sólo necesitamos conocer H(=a) y el paso (p) que deseamos que tenga el tubo soldado, usualmente son datos que debemos conocer con anterioridad.

    Te invito a visitar éstas páginas con la explicación superior para volver a realizar los cálculos, si no consigues la respuesta correcta vuelve por aquí y desglosamos el mismo,

    Saludos!

    • Matías Sebastián Provoste

      Miembro
      2 de abril de 2022 a las 20:59

      Buenas tardes Luis!

      Realizando el cuestionario del tema 2, me encontré con una inquietud respecto a la pregunta 8 también. SI no me equivoco, los valores están invertidos, es decir que 2m corresponderia a “p” (paso) y 1m corresponderia a “a”(ancho). Ya que aplicando la ecuación indicada en la hoja 21 del temario, en el denominador de la ecuación nos quedaría la raíz cuadrada de un numero negativo.

      Saludos!
