ANEXO.-CALCULO-DE-ESPESOR-AISLAMIENTO-DE-TUBERIAS
Publicado por Antonio Tomás López el 9 de octubre de 2022 a las 21:10Buenas.
En el anexo “ANEXO.-CALCULO-DE-ESPESOR-AISLAMIENTO-DE-TUBERIAS”, en las formulas, donde indicáis variable radio -r- estáis usando el valor del diámetro. Esto es una errata?.
y otra cosa, en la variable “seccion del elemento” se está usando la sección de un circulo(PI*r*r), u os referís al área del rectángulo obtenido de desplegar la tubería(PI*D*N)??
Luis Ramos respondió hace 7 meses, 3 semanas 4 Miembros · 4 Respuestas -
4 Respuestas
-
3850
Tutor
Master
¡Hola @antoniotomaslopez !
Así es, donde cita R1 efectivamente es el radio exterior de la tubería, ya que estamos usando el método de aproximación por cilindros de pared delgada, asumiendo que la diferencia de temperatura interior y exterior del tubo será despreciable. Ya hemos subsanado la errata y aparece el radio de la tubería de 8″ en lugar del diámetro 😄
En cuanto al término A, el valor debe ser (2(pi)r*L(longitud del cilindro). Hemos cambiado el anterior término “N” por “L” para la longitud, así será menos confuso.
También hemos incluido el cálculo en Kelvin, ya que así podréis aplicarlo a valores de conductividad térmica comerciales para lana de roca y otros materiales.
Realmente la longitud del cilindro no hay porqué considerarla en la ecuación, ya que pasa al otro lado dividiendo al calor total intercambiado y el cociente resultante se sustituye por las pérdidas admitidas para la tubería (80W/m en este ejemplo).
Por lo que en nuestro ejemplo resultará indiferente tener un tramo de 50 o de 100 metros, dando como resultado el mismo espesor para el diámetro y pérdidas máximas 🤓.
Ten en cuenta que este es un método de aproximación. Cuando salgáis a compra siempre será aconsejable mostrar estos cálculos al fabricante (o al menos comentarlo) por si su aislamiento tiene alguna particularidad que no hayamos considerado.
Espero haberte ayudado! Saludos!

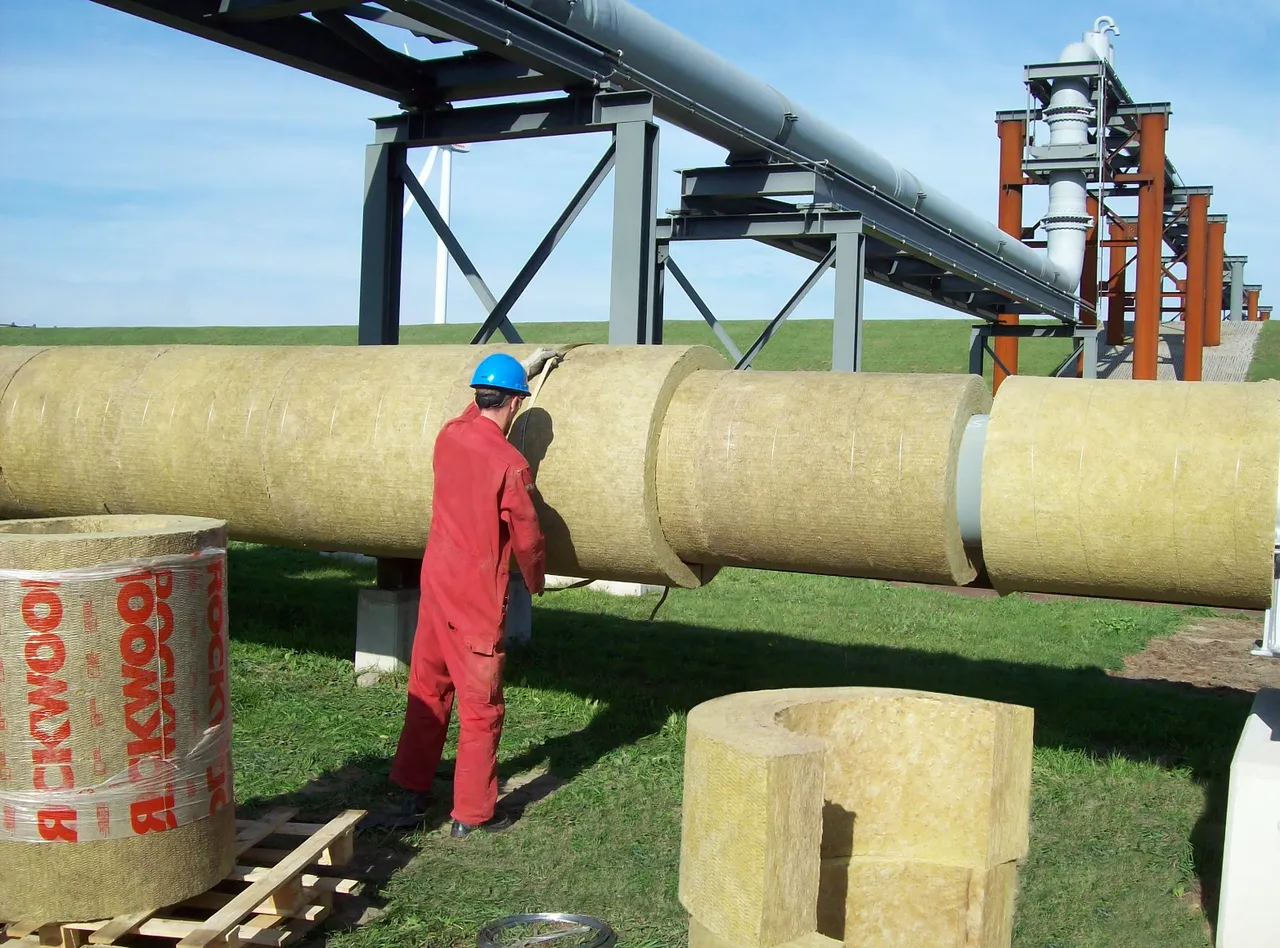

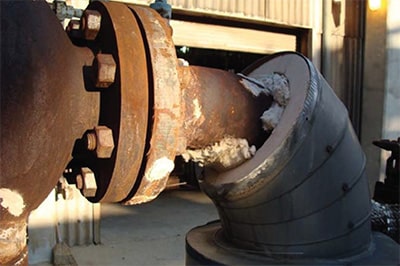

PD: Te dejo un par de fotos de aislamientos de tuberías a nivel industrial
-
583
Alumno
Iniciado
Ok, perfecto.
Gracias
-
56
Alumno
Iniciado

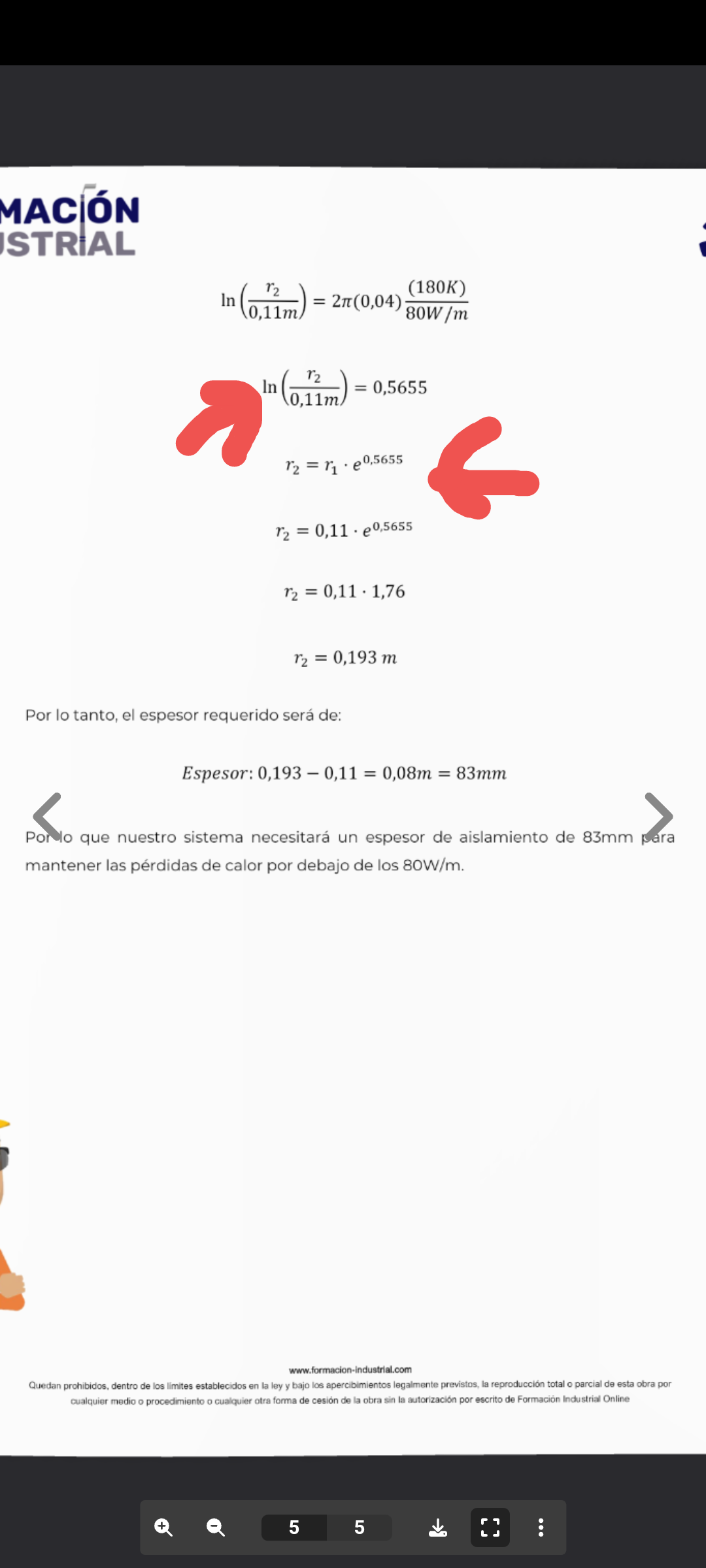

Hola, yo tengo que dimensionar el aislamiento en tuberías de vapor y al recurrir al ejemplo me quedaron algunas dudas, no sé que significa y como interactúa estos datos marcados en rojo. Venía siguiendo el paso a paso pero me perdí en este punto
-
13297
Tutor
Piping
Hola @zhernandez !
Son logaritmos neperianos, una función matemática. y el número e. para su cálculo debes usar una calculadora o un PC. A mano se volvería imposible 😅
Saludos!
-
