Home Foros Software Industrial Autocad Plant 3D Cabezales de bridas en recipientes.

Etiquetado:

  • Cabezales de bridas en recipientes.

    Publicado por Luis Emilio Pérez Morillo el 21 de julio de 2024 a las 03:34

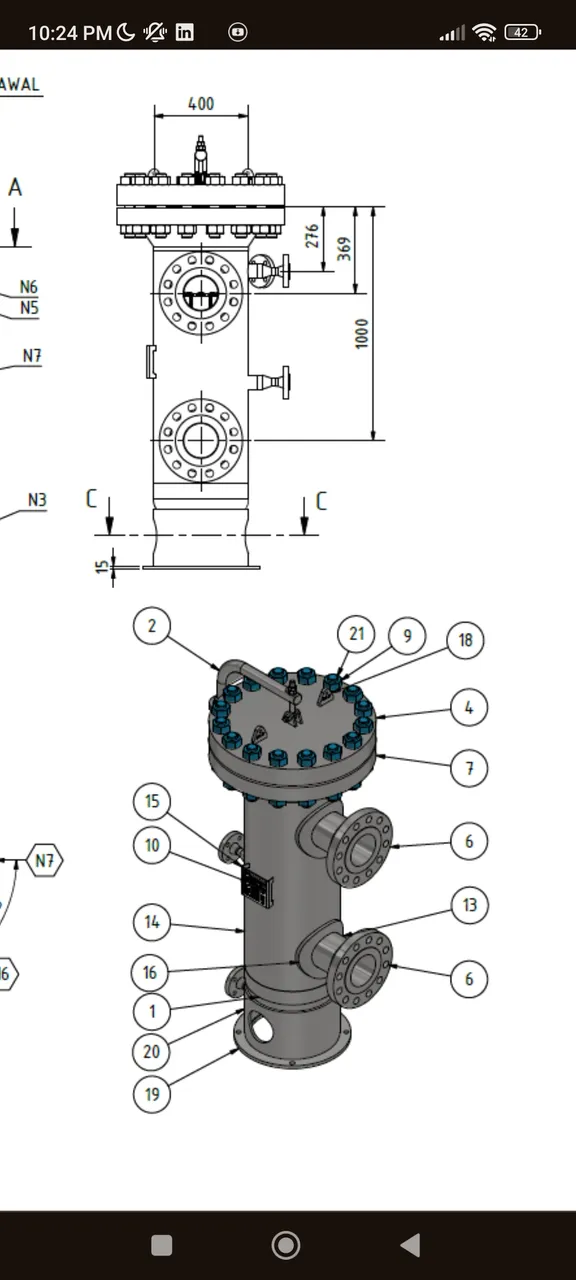

    Hola una consulta, he visto en la práctica de equipos que hay recipientes donde los cabezales son bridas. Mi consulta es para realizar ese diseño se coloca una conexión superior con el mismo diámetro del cilindro y la brida ciega del equipo se agrega en el piping?

    Nicolás David Recio respondió hace 3 meses, 3 semanas 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Nicolás David Recio

    Miembro
    21 de julio de 2024 a las 20:17
    1133
    Tutor
    Master

    Buenas @luisemilioperezmorillo!!!

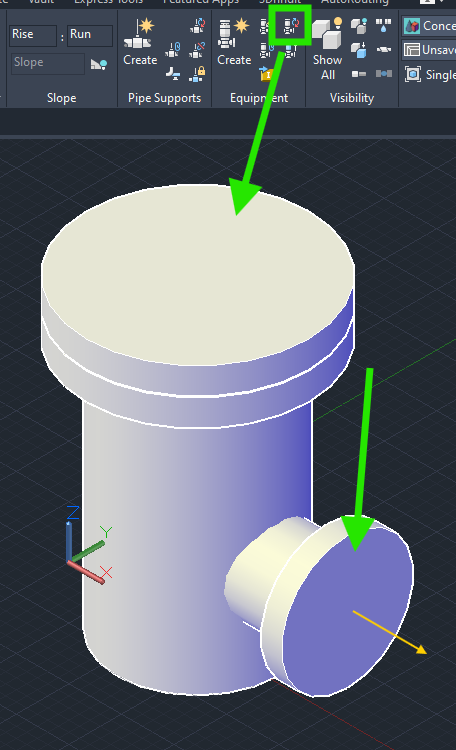

    Supongamos que realizamos algo similar rápidamente. El conjunto sería como la imagen, algo sencillo y que cumpla con las medidas que necesitamos para representarlo, y una vez convertido a equipo (en la imagen se ve cual es el comando para ello en un cuadrado verde) se elegiría que tipo de equipo seria (bomba, tanque, etc. ) y se le colocarían en las bridas los puntos de conexión y que uniones son (roscadas, bridadas, serie, tamaño…)

    Algo sencillo de esa manera. Espero que este claro para poder hacerlo. En este caso, lo que se ve en la imagen del equipo son componentes del equipo, no del piping. Por eso se representan en el equipo mismo. No es lo mismo que si dibujamos un tanque y a una tubuladura se le pone brida ciega. En ese caso esa brida ciega sería de piping, no del equipo en sí. El día de mañana esa conexión seria una línea nueva.

    Saludos!
