  • Cabezales H/3 – Unión cono-envolvente

    Publicado por Mario Sosa el 16 de abril de 2023 a las 19:21

    Hola! En la sección de tuberías sometidas a presión externa, menciona que las lineas de soporte pueden ser: anillos de soporte, cabezales -h/3-, unión cono-envolvente.

    Como serían esos dos últimos ejemplos (cabezales -h/3- y unión cono-envolvente).

    Saludos

    Mario Sosa respondió hace 2 años, 1 mes 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Luis Ramos

    Miembro
    17 de abril de 2023 a las 08:22
    13553
    Tutor
    Piping

    Hola @msosa !

    Como el cálculo de tuberías por presión externa se realiza según la ASME VIII Div (UG-28), adoptamos la nomenclatura de esa norma destinada a recipientes a presión.

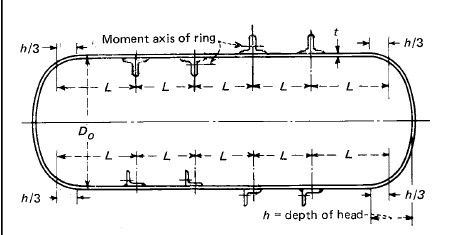

    En ese caso, cuando hablamos de cabezales h/3 nos referimos a la posición indicada por este tipo de esquemas (imagen), que tienen características similares a tuberías a presión externa que terminan en un CAP.

    En cuanto a la unión cono envolvente nos referimos al mismo punto de unión pero considerando que el extremo es un cono en lugar de un extremo tipo elipsoide (algo menos común en tuberías y más propio de recipientes o tanques a presión).

    Espero te sea de utilidad 😁

    • Mario Sosa

      Miembro
      18 de abril de 2023 a las 03:13
      1839
      Alumno
      Intermedio

      Ok, genial, gracias!
