  • Calculo de Espesores

    Publicado por egiron el 20 de marzo de 2023 a las 21:19

    1.¿Como determinar las dimensiones de un tanque, es decir su alto y su diametro, existe alguna relacion en el API 650 que sugiera alguna proporcion?

    2.¿Como obtener los valores de sobre espesor por corrosión?

    3.¿API 650 tiene alguna restricción en cuanto a las dimensiones de la virola inferior?, La virola 1 es la que tiene las conexiones de tuberías, manholes, etc…esto afecta a las dimensiones de la virola.

    4.¿Instalar un tanque con virolas muy largas por ejemplo 8 ft x 20ft o 8 ft x 30 ft, tiene algún efecto en la estructura del tanque, hay alguna limitante en el API 650?,

    Como comentario, en los proyectos de terminales (mexico) que he participado, ingeniería siempre envía la virola mas corta o de ajuste hasta el ultimo, que es donde conectan las cámaras de espuma , también trabajar con virolas largas reduce el numero de soldaduras verticales.

    Saludos

    Daniel Alberto Baron Cangrejo respondió hace 12 meses 3 Miembros · 4 Respuestas
  • 4 Respuestas
  • Francisco Díaz

    Miembro
    21 de marzo de 2023 a las 09:54
    2215
    Tutor
    Master

    Hola de nuevo @egiron ,

    Te contesto a estas cuestiones copiándolas de nuevo para no perder el hilo:

    1.¿Como determinar las dimensiones de un tanque, es decir su alto y su diametro, existe alguna relacion en el API 650 que sugiera alguna proporcion?

    No existe proporción aconsejada ya que dependerá del espacio del que dispongamos en Planta para instalar el tanque. Imagina que tenemos que encajar 4 tanques en una parcela de 1000 metros cuadrados. La relación de diámetro y altura vendrá dada por el volumen que necesitemos, abarcando la mayor cantidad de área posible.

    Interesa tener un tanque con el mayor diámetro posible ya que se comportan mucho mejor ante cargas, por eso interesa aprovechar la mayor superficie de parcela.

    2.¿Como obtener los valores de sobre espesor por corrosión?

    Al igual que sucede con las tuberías, no hay valores fijos tabulados y son difíciles de encontrar. Lo habitual es acudir a publicaciones como la NACE para poder estimarlo, elegir un fluido con un mayor poder corrosivo y adoptar su valor de corrosión admisible debería aportar suficiente margen de seguridad al tanque.

    3.¿API 650 tiene alguna restricción en cuanto a las dimensiones de la virola inferior?, La virola 1 es la que tiene las conexiones de tuberías, manholes, etc…esto afecta a las dimensiones de la virola.

    Tiene restricciones respecto a espesores (6mm + CA) y al ancho mínimo de 1800mm, pero no en lo que respecta al largo de la misma, por lo que en ese aspecto no hay problemas.

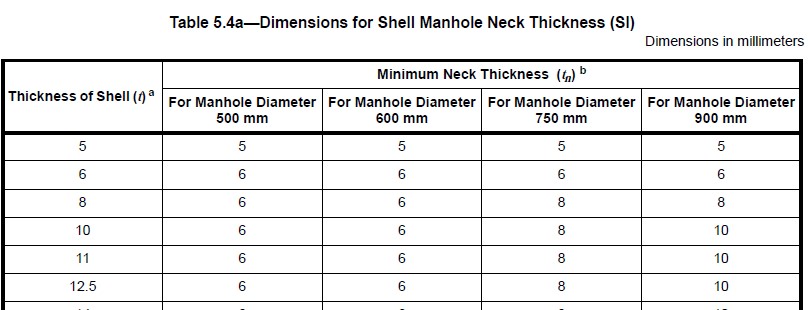

    Deberás tener en cuenta las dimensiones de las aberturas de acuerdo a al apartado 5.7 de la norma y a los espesores de virolas (imagen adjunta)

    4.¿Instalar un tanque con virolas muy largas por ejemplo 8 ft x 20ft o 8 ft x 30 ft, tiene algún efecto en la estructura del tanque, hay alguna limitante en el API 650?,

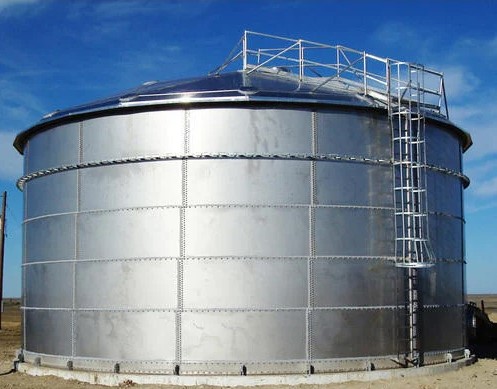

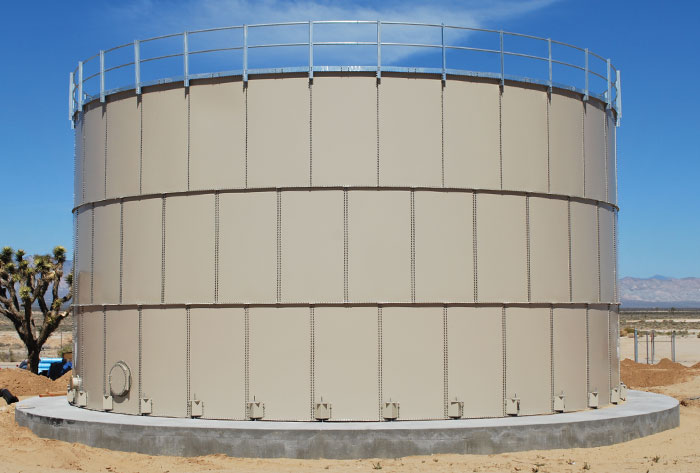

    Como te comentaba en la otra cuestión, no existen limitantes en este aspecto, más que la propia capacidad del fabricante para diseñar y fabricar las virolas, podemos encontrar desde tanques con virolas pequeñas (imagen 2) a otros con virolas más grandes(imagen 3)

    Seguimos en contacto!😁

    • Daniel Alberto Baron Cangrejo

      Miembro
      10 de febrero de 2024 a las 04:27
      644
      Graduado
      Iniciado

      Hola Estimado @francisco-diaz,

      He leído tu respuesta para el compañero @egiron y me parecen muy acertadas las cuestiones allí planteadas, sin embargo, disculpa sea insistente, aun no me queda muy claro el criterio de selección para el factor de corrosión admisible, entiendo que es un valor que depende de varios factores, pero dada tu experiencia en el campo, existen algunos tips o consejos que nos puedas dar para determinar este valor?

      Esto basado también en la información que he buscado en la web y resulta ser algo ambigua.

      Quedo atento, Gracias,

      • Francisco Díaz

        Miembro
        13 de febrero de 2024 a las 11:22
        2215
        Tutor
        Master

        Buenos días @danielalbertobaroncangrejo ,

        En web vas a encontrar muy poco porque la corrosión de materiales es un tema complejo y depende de muchas variables, imagina desarrollar una tabla para cada concentración de fluido, de todos los almacenables, para cada material…sólo de pensarlo ya da vértigo.

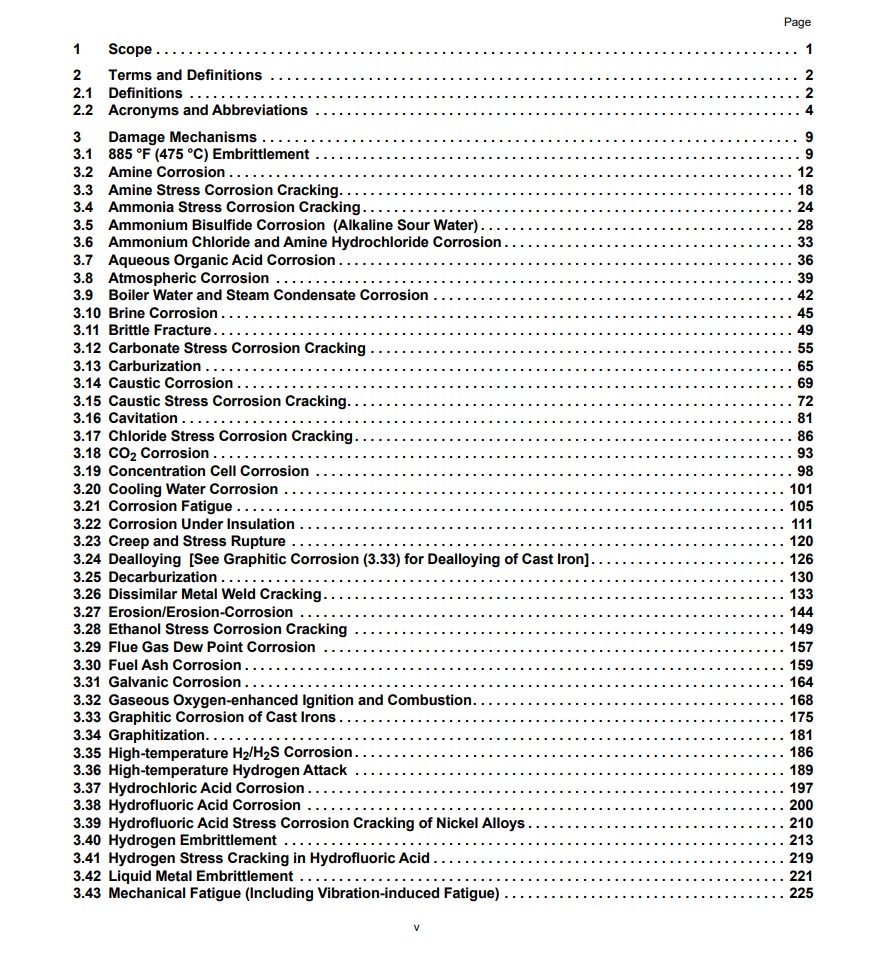

        Pero sí que hay información muy interesante si buscamos en los sitios adecuados 🙂, por ejemplo, ya que trabajamos con norma API, una publicación muy interesante es la API 571. Es de las más completas en lo que se refiere a mecanismos de corrosión, porque explica la corrosión según diferentes ambientes y fluidos: Corrosión cáustica, por brine, creep, por ataque de hidrógeno, y muchas más…. te adjunto una parte del índice para que veas lo completa que es.

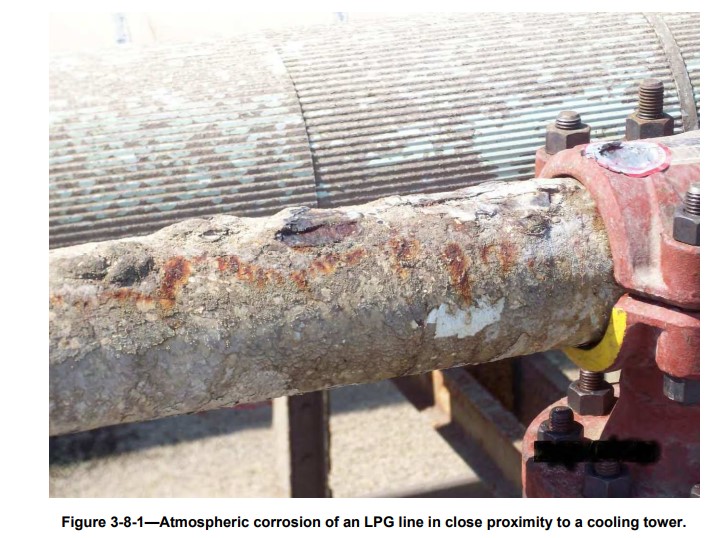

        Ahí podrás tener una buena idea sobre concentraciones de fluido recomendadas y qué tipo de corrosión esperar en un material determinado. También vienen fotos a color muy ilustrativas.

        Creo que te resultará muy interesante 🤓 Saludos!

        • Daniel Alberto Baron Cangrejo

          Miembro
          13 de febrero de 2024 a las 15:55
          644
          Graduado
          Iniciado

          Hola @francisco-diaz,

          Muchas gracias por tu detallada respuesta, voy a revisar la información y lo tendré en cuenta para futuros cálculos
