  • calculo de LOAD REACTION DIAMETER G

    Publicado por Oscar Eduardo Valladares Lopez el 18 de abril de 2023 a las 01:14

    Hola muy Buenas Tardes!!

    Me gustaría aclarar algunos puntos respecto del apunte de Bridas y Verificación de integridad para el calculo de carga de diseño en los pernos en el punto 3

    1.-de la tabla 2.5.2 se obtiene el ancho o asentamiento básico b0 que depende de la configuración de los flanges o bridas….quien me puede explicar las distintas configuraciones 1ª,1b,1c 1d, 2,3,4,5,6 ya que por ejemplo la 1ª y 1b según mi criterio serian bridas FF Y RF lisas y rugosas respectivamente , la 1c y 1b serian una brida FF con una RF lisa….que diferencia hay entre la 1c y la 2???

    2.- El valor del ancho o asentamiento básico b0 depende de N(ancho de la junta) que en algunos casos es igual al (Dext-Dint del gasket)/2…pero en otras(caso 1ª y 1b) cuando el diam ext gasket ≥ diam ext resalte ….seria igual a (diam ext resalte brida – diamt int gasket)/2…??? por favor me confirman si este punto esta bien o no

    3.-el ancho efectivo b depende del valor de b0 :

    -si es mayor a 1/4 = 2.5 x RAIZ b0 (S.I) ¿????

    -Si es menor a 1/4 = b0 ¿?

    4.-Ahora bien, para obtener el Load reaction diameter G necesito el diámetro medio de la cara de contacto con la junta y volvemos con la misma duda que la duda N°3 que seria

    (Dext-Dint gasket)/2..pero en los casos 1ª y 1b donde el diam ext gasket ≥ diam ext resalte ¿???

    5.-Como obtengo los valores de N, b0 y b en el caso de una junta con stub end??

    Luis Ramos respondió hace 1 año 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Luis Ramos

    Miembro
    19 de abril de 2023 a las 07:25

    Hola @oscarlopez !
    Vamos con estas cuestiones para aclarar conceptos 😁

    1.-de la tabla 2.5.2 se obtiene el ancho o asentamiento básico b0 que depende de la configuración de los flanges o bridas….quien me puede explicar las distintas configuraciones 1ª,1b,1c 1d, 2,3,4,5,6 ya que por ejemplo la 1ª y 1b según mi criterio serian bridas FF Y RF lisas y rugosas respectivamente , la 1c y 1b serian una brida FF con una RF lisa….que diferencia hay entre la 1c y la 2???

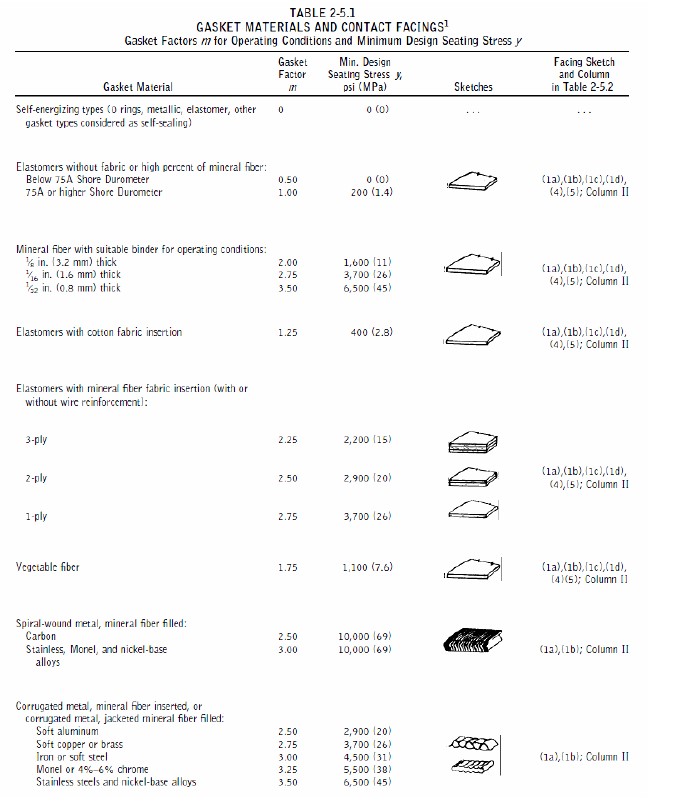

    Es normal tu confusión Oscar, los tipos de juntas están detalladas justo en la tabla anterior y primera de la lección, fíjate como en la última columna de esta tabla (imagen adjunta) aparece “Facing Sketch and Column in Table 2-5.2”. Es decir, a que dibujo de esta tabla corresponde. Luego según el ancho del contacto entre junta y brida podremos elegir una u otra

    2.- El valor del ancho o asentamiento básico b0 depende de N(ancho de la junta) que en algunos casos es igual al (Dext-Dint del gasket)/2…pero en otras(caso 1ª y 1b) cuando el diam ext gasket ≥ diam ext resalte ….seria igual a (diam ext resalte brida – diamt int gasket)/2…??? por favor me confirman si este punto esta bien o no

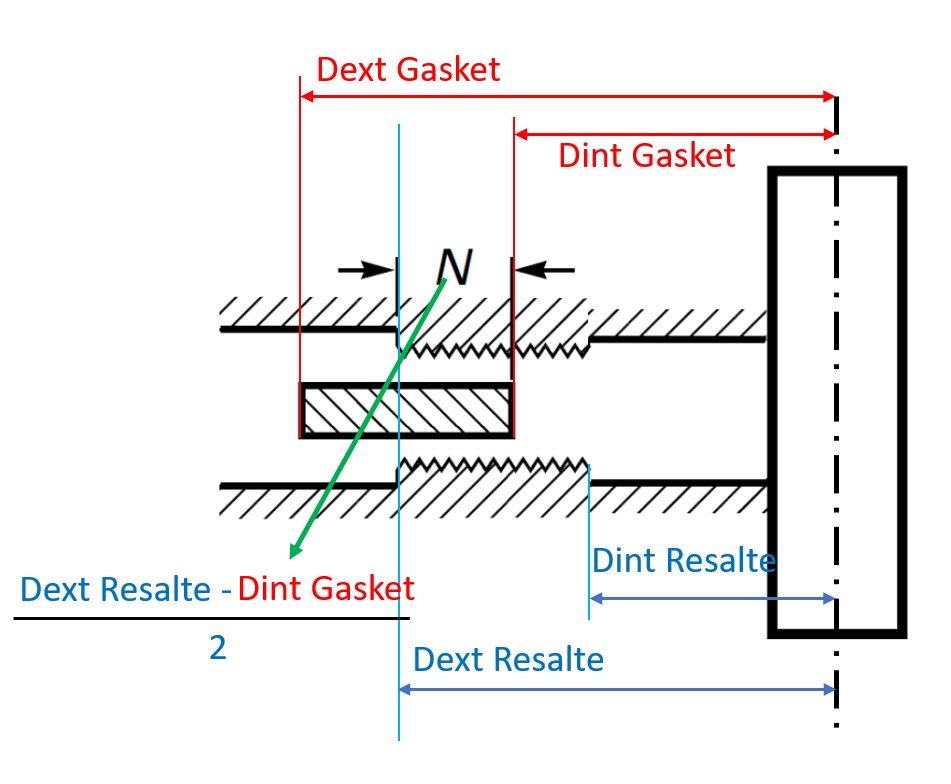

    Así es Oscar, en los casos en los que el gasket no entra en contacto total con el resalte de la brida, N sería igual a (Diámetro Exterior del resalte- Diámetro interior del gasket)/2. Ten en cuenta que el resalte se encontrará en la mayoría de los casos en la zona más interna de la brida. Adjunto una imagen aclaratoria. (imagen 2)

    3.-el ancho efectivo b depende del valor de b0 :

    -si es mayor a 1/4 = 2.5 x RAIZ b0 (S.I) ¿????

    -Si es menor a 1/4 = b0 ¿?

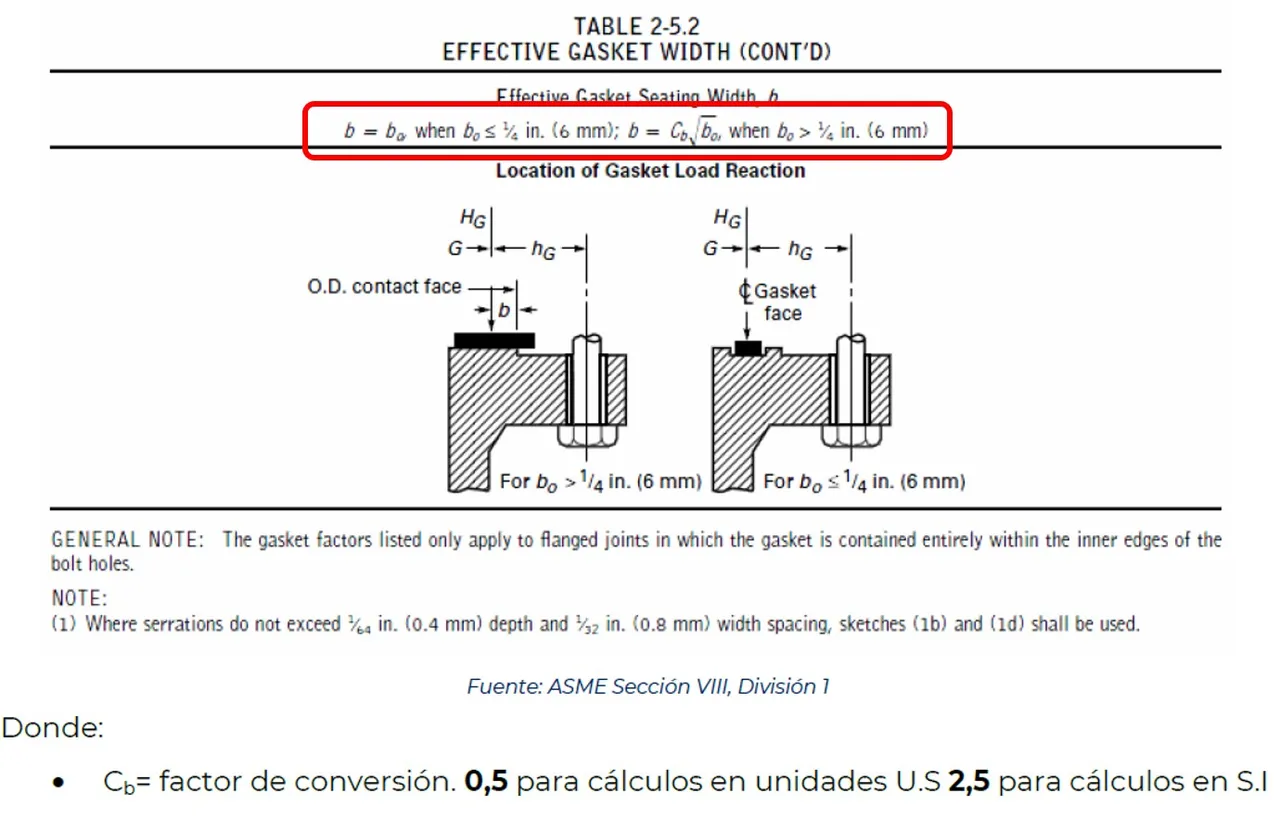

    Correcto 🙂 Aparece una nota en la página 6 (imagen3), que indica las ecuaciones y la definición de Cb, justo a continuación. Si fuese en sistema imperial el 2.5 x RAIZ b0 sería 0.5 x RAIZ b0

    4.-Ahora bien, para obtener el Load reaction diameter G necesito el diámetro medio de la cara de contacto con la junta y volvemos con la misma duda que la duda N°3 que seria

    (Dext-Dint gasket)/2..pero en los casos 1ª y 1b donde el diam ext gasket ≥ diam ext resalte ¿???

    S procedería del mismo modo, tendríamos que analizar cuales son las medidas de la cara de contacto real de la junta con el resalte y utilizar esas. Lo mejor es hacer un esquema como el de la imagen 3 con las cotas, eso ayuda bastante. 🙂

    5.-Como obtengo los valores de N, b0 y b en el caso de una junta con stub end??

    En caso de tener un Stub End, supondríamos un contacto de junta completo.
    El valor de N sería la dimensión total del stub end (suponiendo que es el elemento sellante y hay un contacto total. el valor de b0 sería el correspondiente al 1a o 1b dependiendo de la rugosidad del stub y el valor de b dependerá del resultado de b0

    Espero haberte ayudado Oscar, he visto que has planteado otras cuestiones adicionales, te contesto en el otro post a ellas 😉
