  • Cálculo de presiones en tuberías de gran diferencia de niveles.

    Publicado por hamaya el 21 de agosto de 2022 a las 12:29

    Tengo una tubería de una diferencia de niveles de 160 metros. La tubería es de acero A 106 Gr B, cómo puedo saber si aguantará la presión en el punto más bajo, considerando la enorme columna de agua. Cómo puedo sacar la presión de la tubería en el punto más bajo?

    Hernán Emiliano Fuentes respondió hace 2 años 3 Miembros · 9 Respuestas
  • 9 Respuestas
  • Luis Ramos

    Miembro
    22 de agosto de 2022 a las 09:01
    8615
    Tutor
    Master

    ¡Hola @hamaya !

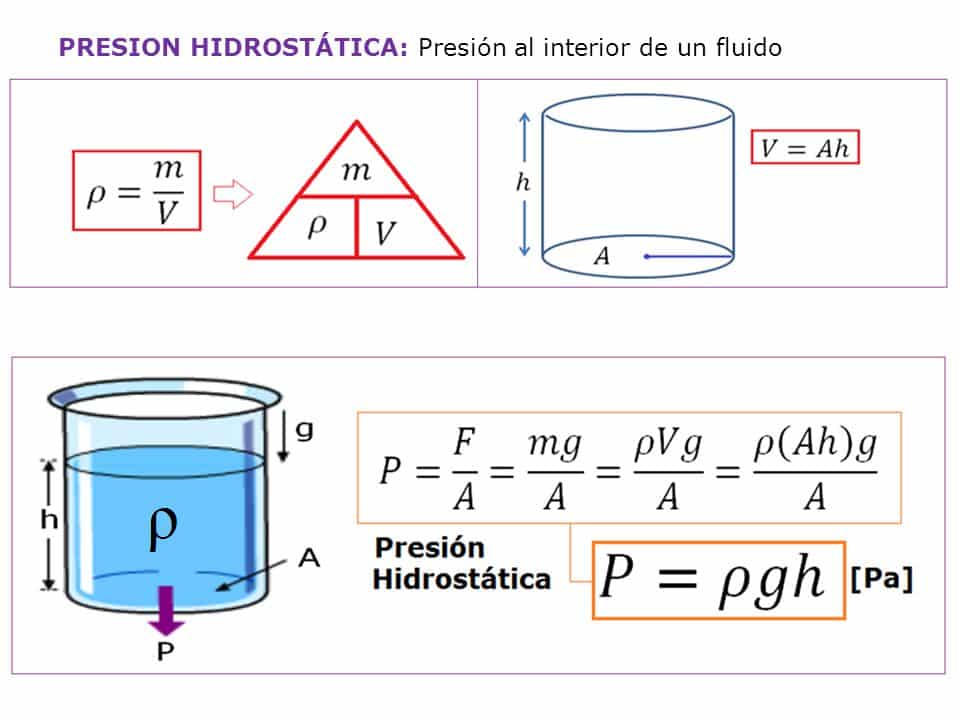

    Lo que tratas de encontrar se denomina presión hidrostática, y depende únicamente de la altura de la columna de agua, la gravedad y la densidad del fluido. Te adjunto una imagen que puede ser de utilidad.

    Para una columna de 160 metros que transporta agua, como comentas, tendremos una presión adicional de unos 15,6 bares de presión en el punto más bajo.

    P= 997 (kg/m^3) x 160 (m) x 9,8(m/s^2) = 1563296 Kg/ms^2 = 15,6bar ;

    Espero haberte ayudado, Saludos!😃

  • hamaya

    Miembro
    23 de agosto de 2022 a las 11:17
    223
    Graduado
    Iniciado

    Me quedo una duda, Kg/ms^2, es unidad de presión?

    • Luis Ramos

      Miembro
      23 de agosto de 2022 a las 11:20
      8615
      Tutor
      Master

      ¡Hola @hamaya !

      Sí, así es, también se conocen como Pascales. Es la unidad de presión del sistema internacional de unidades.

      Saludos!🤓

  • hamaya

    Miembro
    23 de agosto de 2022 a las 11:25
    223
    Graduado
    Iniciado

    Lo decía, porque la fórmula de la presión, es la fuerza sobre un área, y no ví alguna unidad de área.

    • Luis Ramos

      Miembro
      23 de agosto de 2022 a las 11:39
      8615
      Tutor
      Master

      Así es @hamaya , eso es porque 1 Pa, equivale a 1 N/m^2 (que si te resultará familiar como fuerza por unidad de área) según la fórmula de la imagen adjunta 🙂

      • hamaya

        Miembro
        23 de agosto de 2022 a las 11:54
        223
        Graduado
        Iniciado

        @luisramos , Gracias, super claro.

    • Hernán Emiliano Fuentes

      Miembro
      23 de agosto de 2022 a las 11:45
      3142
      Graduado
      Master

      Estás en lo cierto Hugo, pero en la inforgrafía de arriba, si te fijas con detenimiento notarás que para llegar a la última expresión simplificaron el área por estar tanto en denominador como en el numerador.

      Esto nos sirve para llegar a la conclusión de que la presión hidrostática que ejerce un líquido en reposo no depende del área en la que se encuentra alojado, pero sí del nivel. Por ejemplo, si tenemos dos tanques de la misma altura, pero uno tiene un díametro mucho mayor que el otro, si ambos tienen el mismo nivel de líquido la presión que hay en el fondo de los dos tanques es la misma. Sin importar que uno contiene mucho más.

      Por otra parte, la unidad Pascal [Pa] es igual a Newton/metros cuadrados [N/m2]. Si lo ves de esta manera puedes visualizar la unidad de área.

      • hamaya

        Miembro
        23 de agosto de 2022 a las 11:55
        223
        Graduado
        Iniciado

        Hola @h.fuentes , muchas gracias, ha sido muy clara tu explicación.
