Cargas Máximas de Soportes Primarios
Buen día @luis-ramos
¿Qué lineamientos tendrían para las cargas maximas que soportan los soportes primarios? O, ¿Lineamientos sobre cómo seleccionar el perfil que debe tener una guia, paro o trunnion que soporte 1500 kgf por ejemplo?
-
5 Respuestas
-
14608
Tutor
Piping
Hola @josealfredo !

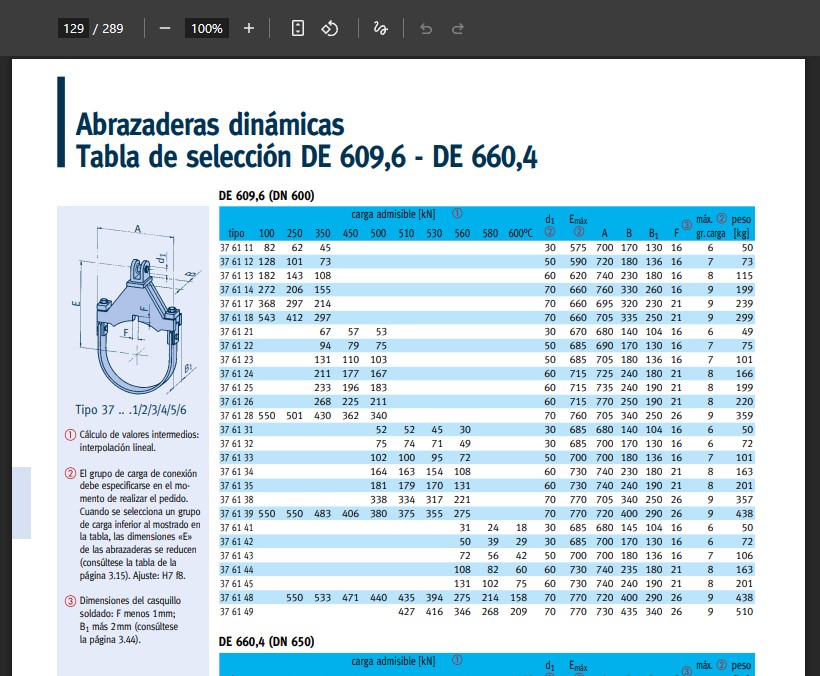

La carga máxima del soporte primario la facilitan los fabricantes en sus catálogos. Por ejemplo, echa un vistazo a este catálogo de LISEGA donde para los soportes se especifica la carga máxima admisible en (kN).
https://www.lisega.de/wp-content/uploads/2020/10/Katalog-2020-ESP-Stand-2020-10-05-final.pdf
Puedes tomar catálogos conocidos como referencias y dimensionar con esos valores. Luego puedes afinar el modelo cuando sepas el proveedor final de soportes.
El trunnion puedes modelarlo como vemos en el curso y así ver qué tensiones tienen lugar para qué cargas, y así cambiar el espesor si fuera necesario.
Saludos!
-
627
Graduado
Iniciado
Gracias por tu respuesta @luis-ramos.
Una consulta adicional, para los soportes que no vienen de catálogo, sino que son fabricados en campo (por ejemplo, un paro axial que son dos perfiles soldados directo a la tubería), ¿Cuál sería su código de diseño de ese elemento? Es decir, donde estén las fórmulas de cálculo de sus esfuerzos, y sus valores admisibles.
-
14608
Tutor
Piping
Hola @josealfredo ,
En ese caso ya no hablamos de soporte de catálogo, si no de un elemento estructural hecho a medida.
Aquí la cosa cambia, ya no es terreno del cálculo de piping. Lo deben hacer los estructuristas aplicando resistencia de materiales: verificar los esfuerzos en el propio perfil con un software CFD o estructural.
Nosotros calculamos las cargas y soportes primarios, y transferimos esas cargas al departamento estructural.
En tu caso, tendrías que conocer la carga admisible de los perfiles que estés usando para ello, o incluso diseñar el soporte completo en staad pro o similar antes de instalarlo en obra
-
627
Graduado
Iniciado
Entendido, gracias por tu respuesta @luis-ramos .
Saludos y mis felicitaciones por tu trabajo y esfuerzo que pones en tu contenido 😁👍
-
-
-
