Caudalímetros en plano Isométrico
Hola a todos , en las explicaciones ofrecidas sobre Isométricas, se advierte de las distancias a cumplir sobre caudalímetros, y dice lo siguiente:
“Hay que tener especial cuidado en ubicar los caudalímetros ya que deben estar colocados
a una distancia después de cualquier accesorio de 3 veces el diámetro nominal de la línea y
antes de cualquier accesorio 2 veces el diámetro nominal de la línea. Pudiéndose considerar
distancias superiores en función del proceso y exigencias del propio fabricante”Sobre esto , tengo dudas @luis-ramos , y me gustaría no pasar por alto , ya que no sé si lo que se menciona en el texto es una recomendación por el buen funcionamiento del equipo de medida, atendiendo al principio usado para el caudalímetro elegido o bien, es un aviso por cuestiones mecánicas de instalación lo cual desconozco
En caso de ser por el tipo de caudalímetro ,entiendo que cada tipo de caudalímetro ( Coriolis, presión diferencial, magnético, hilo caliente…) lleva asociado unas recomendaciones sobre las distancias mínimas a cumplir de los llamados tramos rectos , aguas arriba/aguas abajo., queriendo decir, que es de sumo interés cumplir con los criterios de montajes ofrecidos por el fabricante, basados en el principio de medida utilizado por el equipo. (turbulencias/fluido laminar)
A modo de ejemplo, para un coriolis ( caudalímetro másico) las distancias no deben ser críticas por cumplir un límite mínimo de tramos rectos, sin ser de necesidad éstos para cumplir con la función de medir caudal dentro de la exactitud ofrecida por el fabricante y su equipo, sin embargo y como nuevo ejemplo , sí que es de suma importancia cumplir con los tramos rectos para una placa orificio, venturi… ( presión diferencial), siendo incluso recomendaciones superiores a 5xDN, 10xDN…
Sin otra , recibir saludos y espero aclarar esta duda surgida, si se hace referencia a tramos rectos a además del principio utilizado , y/o a función puramente mecánica del montaje ( en su conjunto
Gracias
Ramón Bonilla
-
10 Respuestas
-
3854
Tutor
Master
Buenos días @RamonBonilla , permíteme que retome yo esta pregunta 😁
Efectivamente, como bien comentas, la distancia dependerá del tipo de caudalímetro, pero debemos partir de una distancia mínima, que debe ser contrastada posteriormente con el fabricante. Introducimos ese párrafo para evitar errores al colocar caudalímetros muy cerca de elementos y que se tenga presente, al menos, esa distancia.
Luego tendremos casos particulares, como por ejemplo el caudalímetro de Coriolis comentado en tu post donde, por regla general, se recomienda una longitud recta mayor de tubería aguas arriba y aguas abajo del medidor para garantizar una medición precisa.

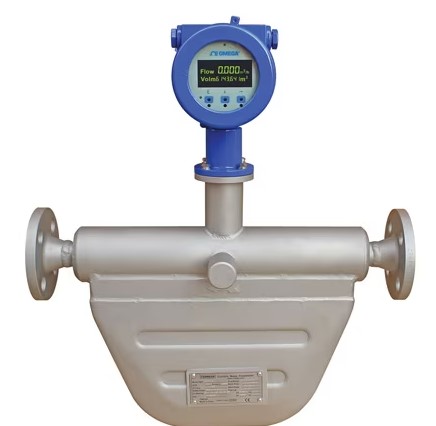

En general, para un caudalímetro de Coriolis (imagen 1), se puede requerir una longitud recta de tubería aguas arriba de entre 10 y 20 veces el diámetro de la tubería, y una longitud recta de tubería aguas abajo de entre 5 y 10 veces el diámetro de la tubería. Aunque son valores que deben confirmarse con el fabricante.
La razón por la que se recomienda una longitud recta de tubería aguas arriba y aguas abajo del medidor de flujo es para garantizar que el flujo del fluido sea lo más uniforme posible en el punto de medición.
En una tubería, el fluido puede estar sujetos a perturbaciones en el flujo, como turbulencias, vórtices y cambios en la dirección del flujo. Estas perturbaciones pueden causar errores en la medición de caudal, lo que puede afectar la precisión y la confiabilidad del sistema.
La longitud recta de tubería aguas arriba del medidor de flujo proporciona un tramo de tubería en el que se pueden disipar las perturbaciones del flujo antes de que el fluido llegue al medidor de flujo, lo que ayuda a garantizar que el flujo sea uniforme y estable en el punto de medición.
Por otro lado, la longitud recta de tubería aguas abajo del medidor de flujo ayuda a garantizar que el fluido vuelva a su perfil de flujo normal después de pasar el medidor de flujo, lo que ayuda a evitar la aparición de turbulencias y perturbaciones en el flujo que podrían afectar la precisión de la medición.

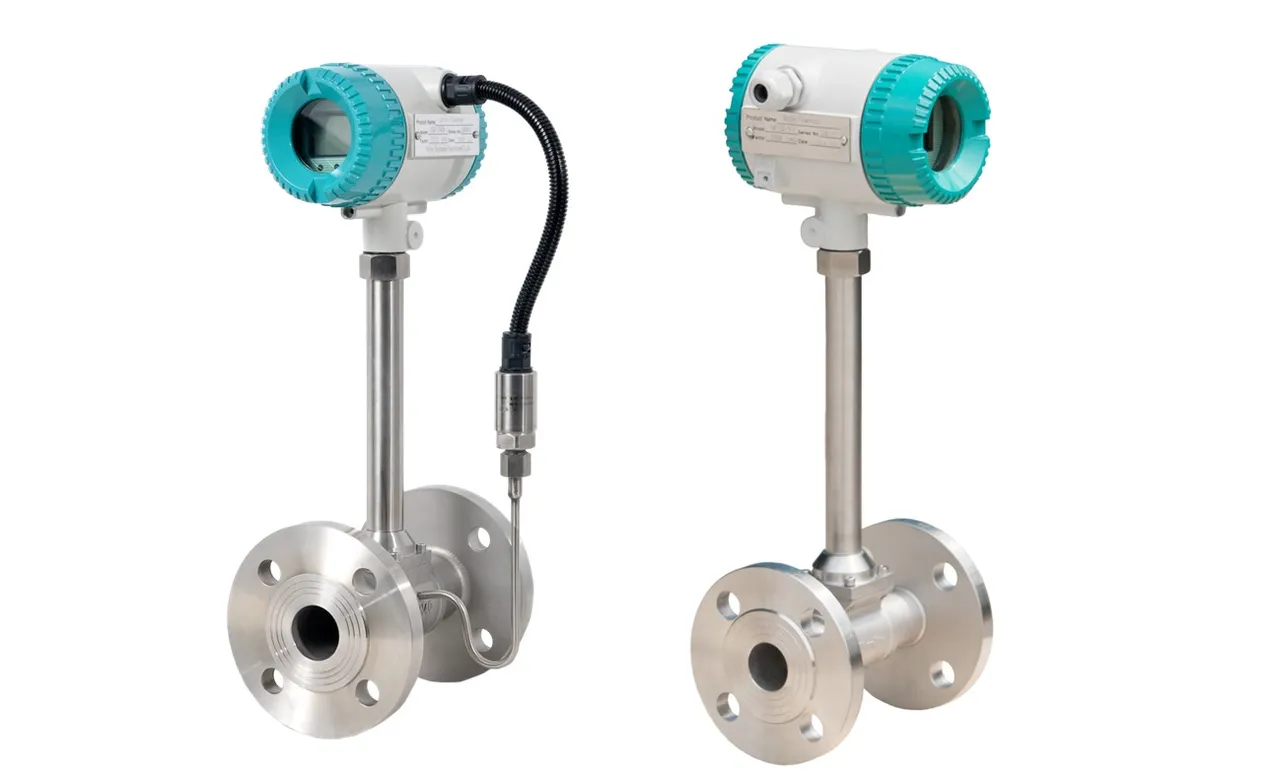

Algo interesante que podemos destacar para completar este post es el caudalímetro que requiere menor distancia. El caudalímetro tipo VORTEX. (imagen 2)
Este tipo de caudalímetro es menos sensible a las perturbaciones del flujo y puede operar con una longitud recta de tubería aguas arriba y aguas abajo relativamente corta, lo que lo hace adecuado para aplicaciones en las que el espacio es limitado.
En general, se recomienda una longitud recta de tubería aguas arriba de al menos 3 veces el diámetro de la tubería y una longitud recta de tubería aguas abajo de al menos 1 vez el diámetro de la tubería (siempre debiéndose confirmar con el fabricante).
Me parece muy interesante este debate sobre caudalímetros y sus distancias, a ver si otros alumnos pueden aportar con su experiencia.
Saludos!😁
-
703
Alumno
Iniciado
buen día @Formacion_Industrial ya que están tomando el tema de las mínimas distancias en el caso de caudalímetros, tambien debe existir mínimas distancias con otros accesorios, podrás recomendar alguna guía sobre este punto.
-
1537
Graduado
Intermedio
Hola Ramon,
Consulta en que caso se usa un medidor de flujo tipo coriolis? Si estoy manejando un lodo en la linea este actua bien? O cual es el criterio?
-
-
882
Graduado
Iniciado
Excelente tema, cada dia aprendo mas.
-
663
Graduado
Iniciado
Buena noche estimados,

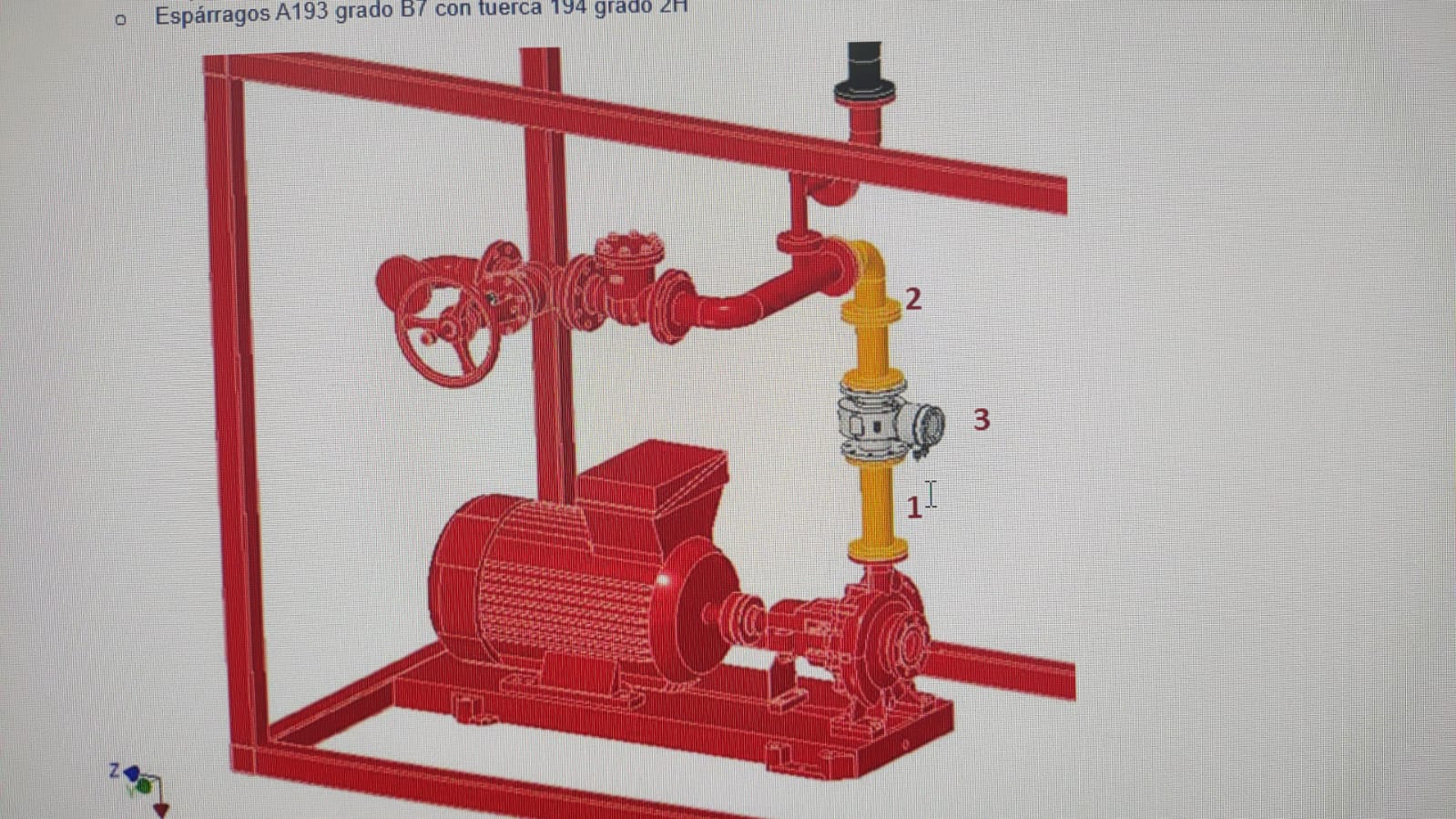

Continuando con el tema del caudalímetro, me gustaría realizar la consulta a @ramonformacionindustrial , se debe tener alguna consideración al momento de instalar este tipo de equipos en posición vertical? (Ver imagen adjunta), en alguna ocasión, tuve la experiencia con un proveedor de montaje el cual desde su trayectoria netamente empírica recomendaba no realizar este tipo de instalación (vertical), pero no tenia un concepto argumento claro.
Agradezco su apoyo
-
849
Alumno
Iniciado
¡Saludos a todos !
Desde mi experiencia, las restricciones por distancias para los caudalímetros están dadas por los fabricantes, de igual manera la posición que debe ir instalada (horizontal o vertical) para su correcta lectura. Por ello, si en tu equipo de trabajo existe el profesional de la especialidad de instrumentos, él deberá proporcionar esta información, en dado caso que no se cuente es necesario recurrir a la ficha técnica del instrumento y chequear las recomendaciones de montaje o contactarse con el fabricante del instrumento.

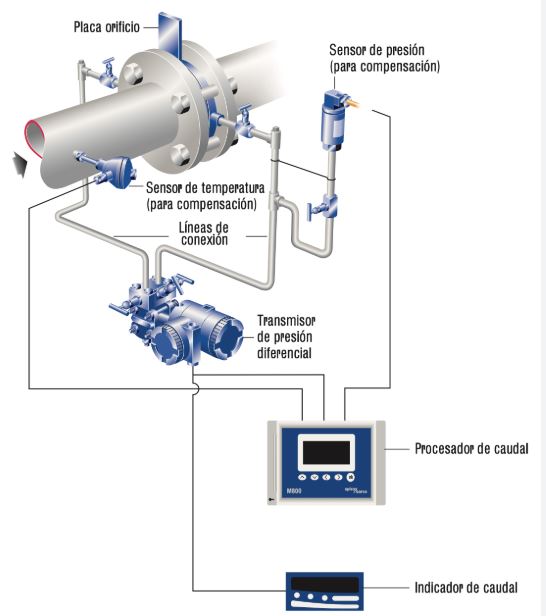

No se puede generalizar las distancias y posición correcta para la instalación de los caudalímetros, por su tipo de selección para las condiciones de proceso y la variedad que existe en el mercado; por citar un ejemplo ver imágenes adjuntas, una platina de orificio (montaje intrusivo, principio de medición por diferencial de presiones):

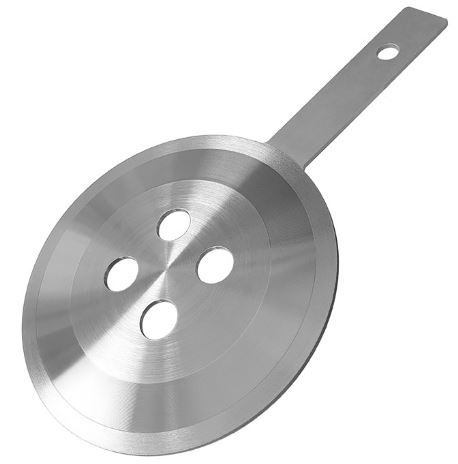

1. Platina acondicionada (múltiple agujeros),recomendación del fabricante 2 diámetros aguas arriba y 2 diámetros aguas abajo.

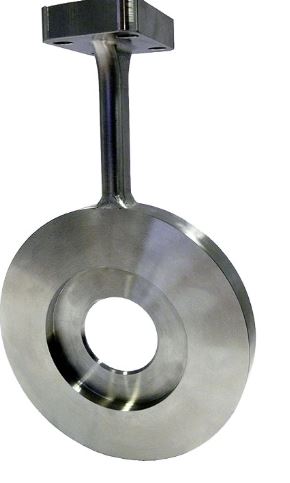

2. Platina de orificio concéntrica,recomendación del fabricante 5 diámetros aguas arriba y 5 diámetros aguas abajo.
Espero haber aportado información para dar claridad del tema.
-
1537
Graduado
Intermedio
Hola Juan,
Me podrias ampliar la información, de como se dimensionan las platinas de orificio? Yo las he visto en campo, pero no tengo claro como se dimensionan
-
3521
Graduado
Master
Cordial saludo Jeison,
El procedimiento consiste en medir las condiciones de flujo, calcular el β, estimar , obtener el coeficiente de descarga (C), aplicar el factor de expansión (Y) si es gas, y usar la ecuación general de caudal másico del estándar. El cálculo normalmente se resuelve por iteración hasta que converjan. ahora con la IA te puede generar en excel un algoritmo iterativo o un procesista te puede ayudar con HYSYS/PIPE-FLO/AFT o Daniel estos software te dan el diametro interno y luego sacas el beta β=d/D te remites API MPMS 14.3.2 (Orifice.Metering) AGA 3.2 1 para saber a que distancias puedes colocar los (termopozo -Quill de inyección) pag 28 sacas los UL,DL distancia aguas arriba y aguas abajo, en un catalogo de rousmont puedes sacar las otras medidas de la platina
<math xmlns=”http://www.w3.org/1998/Math/MathML” display=”block” class=””><semantics><mrow><mi>
</mi></mrow><annotation encoding=”application/x-tex”>\beta=\frac{d}{D}</annotation></semantics></math>
-
-
-
-
570
Alumno
Iniciado
Hola a todos me interesa mucho este asunto, estoy revisando una sala de bomba contra incendio y agradecería saber si existe un marco normativo que indique los distanciamientos mínimo para mi caso el posicionamiento de una placa orificio. Quedo atento @luis-ramos a su respuesta.
-
1247
Graduado
Iniciado
Hola , Fíjate en ISO 5167-PARTE 1 e ISO 5167-PARTE 2,
Antes tenes que calcular tu parámetro beta.
Saludos
-
