Home Foros Piping Industrial Planos Piping and Instrument Diagram P&ID Caudalimetro&Válvulas de Control

  • Luis Ramos

    Miembro
    27 de julio de 2022 a las 09:22
    8691
    Tutor
    Master

    ¡Hola @andersonguipe !

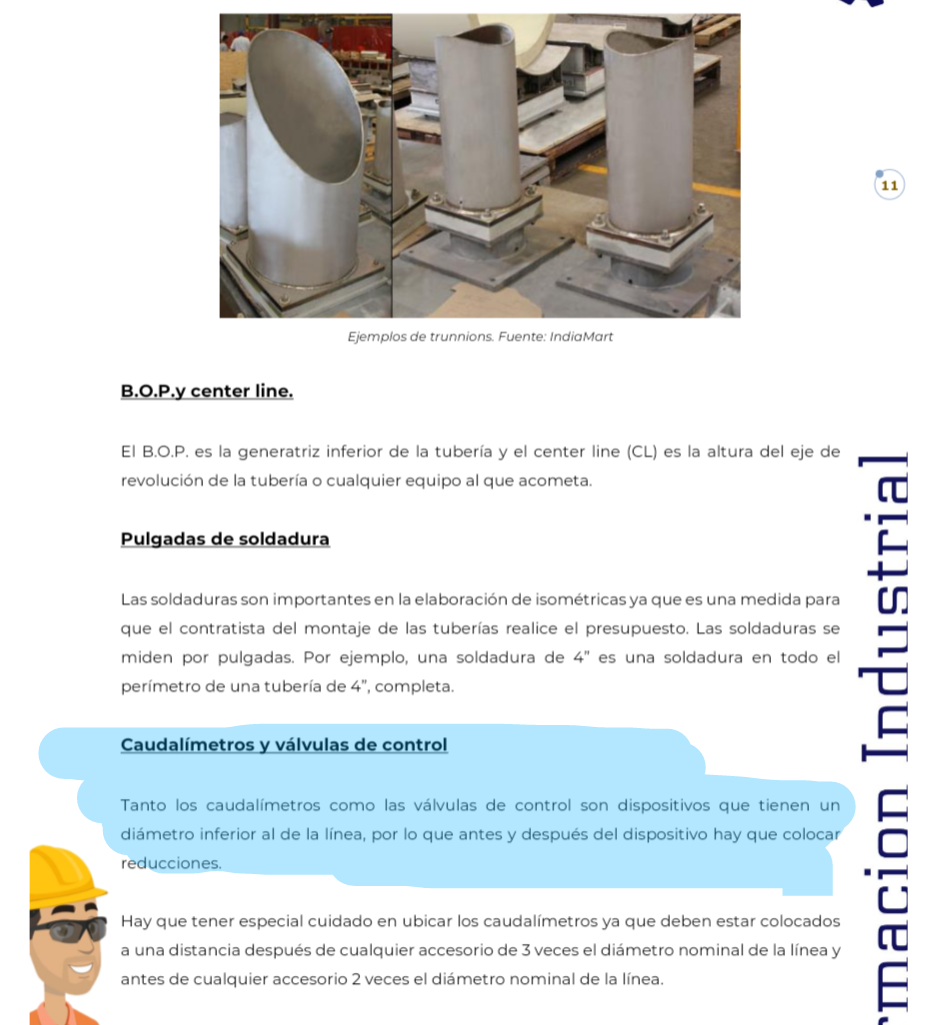

    Esta cuestión tiene un matiz similar a las válvulas raíz. De forma general encontraremos caudalímetros o válvulas de control con un diámetro 1″ o incluso 2″ inferior a la línea, y deberemos colocar reductores concéntricos para acoplarlos correctamente.

    No obstante, también es posible su uso con el mismo diámetro de la línea. En el caso que comentas, no veo ningún problema al utilizar el diámetro de 6″ durante todo el montaje, sin reductores.

    El aspecto que sí es sumamente importante es la distancia de tramo recto antes y después de los instrumentos de medida, ya que necesitan un flujo todo lo estable posible para realizar correctamente su función. Nosotros os indicamos las medidas estándar, pero cada fabricante tendrá su propia exigencia (10D, 20D, 5D….) en los manuales de instalación deben figurar estas distancias.

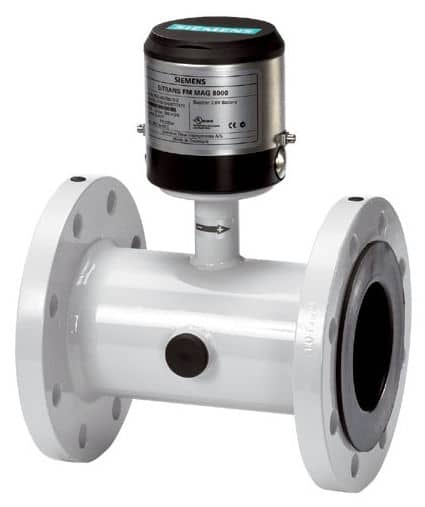

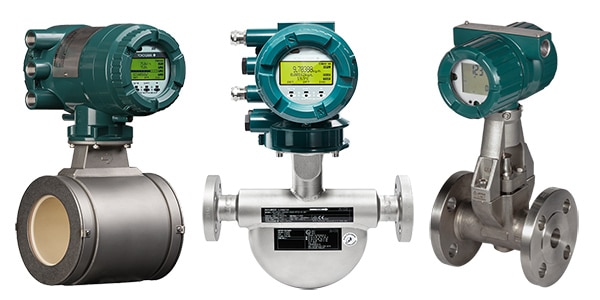

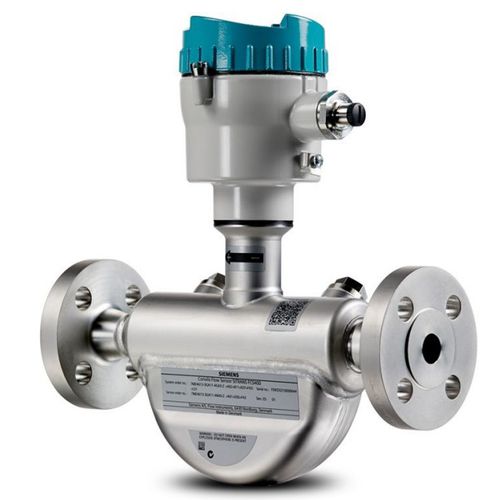

    Aprovecho para mostraros algunos caudalímetros de diferentes diámetros.

    Saludos! 😁

  • Roberto Alfonso Orrego Villar

    Miembro
    31 de enero de 2024 a las 17:43
    629
    Alumno
    Iniciado

    hola @luis-ramos estuve leyendo esta conversación y me surge una duda, en un actual proyecto tenemos que instalar válvulas de control en una lineá de 4 pulgadas y el proveedor nos recomendó colocar una válvula de 1 1/2 pulgada con sus respectivas reducciones, nos parece un poco excesivo y a todos nos a parecido extraño, pero cuando mencionamos que es instrucción del proveedor nadie hace mas preguntas, que le parece esta reducción?

    • Luis Ramos

      Miembro
      1 de febrero de 2024 a las 10:47
      8691
      Tutor
      Master

      Buenos días @Robertito ,

      No es lo habitual pero dependerá mucho de la aplicación y el proceso. ¿De qué proceso se trata, qué fluido transporta y qué caudal y presión lleva la línea?.

      Esto es importante ya que si la pérdida de carga es un factor importante, una reducción de 4 a 1 1/2 me parece muy severa, la verdad. Entiendo que hablamos de una válvula de globo ¿verdad?. Mucho ojo también con la velocidad, subiría bastante en la válvula.

      Cuéntanos más detalles, así damos puntos de vista y aprendemos todos del caso. 😁

      • Roberto Alfonso Orrego Villar

        Miembro
        1 de febrero de 2024 a las 14:39
        629
        Alumno
        Iniciado

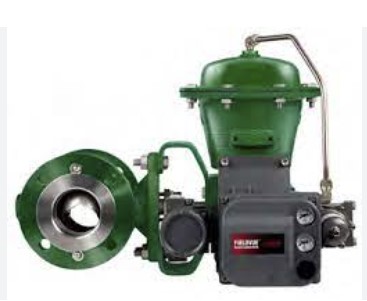

        Es una lineá que transporta Full Gas para alimentar los quemadores de una caldera de refinería, las válvulas de control adjunto imagen pero si funcionan tipo bola, no tengo la velocidad del fluido a mano ya que ese calculo lo realizo el ingeniero de procesos, lo debo tener en la documentación, lo buscare, pero cabe destacar que la incorporación de esta válvula viene directo desde el P&ID del proveedor haciendo la reducción de 4 a 1 1/2, y luego vuelve a 4 para conectar un flexible. Puede que como sea gas se pueda permitir esta reducción tan severa con tal de ahorrar en una valvula de diametro mayor?

        • Luis Ramos

          Miembro
          2 de febrero de 2024 a las 11:36
          8691
          Tutor
          Master

          Hola @Robertito !

          Si es gas, eso lo explica todo 😁 En gas no tenemos una restricción tan estricta en temas de velocidad. Un gas que se acelera dentro de una línea no causa los problemas de fricción y desgaste que puede producir una línea de fluido líquido.

          Ten en cuenta lo que veíamos en la primera lección. Las velocidades recomendadas para fluidos líquidos están en torno a los 2-14 pie/s dependiendo del fluido y diámetro (entre 1 y 4 m/s).

          En cambio, para gases, el abanico se abre mucho más, llegando a valores que van desde los 45 pie/s hasta los 150 pie/s, incluso más. Por ejemplo, en una línea de 2 pulgadas o menor a 50 lpcm, encontramos velocidades que van de los 45 a los 100 pie/s (entre 13 y 30 m/s).

          Desde este punto de vista, la reducción parece funcional 👍🏽

          • Roberto Alfonso Orrego Villar

            Miembro
            2 de febrero de 2024 a las 16:50
            629
            Alumno
            Iniciado

            Me deja muy tranquilo su respuesta, aun así, tratándose de gas, será necesario un análisis de presiones de llegada al quemador? asumo que el ing. de procesos debe haber hecho un calculo basándose en el PID, pero no veo intensión de volver a calcular sumando todas las singularidades del trazado proyectado.

            • Luis Ramos

              Miembro
              5 de febrero de 2024 a las 10:19
              8691
              Tutor
              Master

              ¡Hola @Robertito !

              Eso por supuesto. El análisis de presiones en cuanto cambiemos un elemento de la instalación debe ser obligatorio.

              Si el sistema se diseñó para una reducción menos severa, debe ser re-ensayado con esta nueva pérdida de carga para comprobar que todo está OK 👍🏽

  • Eloy Trinidad Lopez

    Miembro
    26 de febrero de 2024 a las 19:46
    526
    Alumno
    Iniciado

    Saludos. Alguien podría orientarme sobre la normatividad a aplicar para una propuesta de un paquete de regulación de gas de 30 a 15 kilos. El caso es para instalar en plataforma petrolera Akal-H a Nohoch-A. Que normatividad aplicar y que criterios seguir Gracias.
