  • Publicado por Juan José Hernández Carranza el 25 de febrero de 2022 a las 06:03

    Hola Luis,

    Buen día.

    En el documento del Tema 6. Válvulas. Tipos y Características. En su párrafo de la página número 8 se describe lo siguiente:

    “Las principales características de servicio de una válvula de globo son:

    a. Operación frecuente.

    b. Estrangulamiento para control de flujo a cualquier grado deseado.

    c. Hermeticidad.

    d. Cierre rápido.

    e. Cierre positivo para gases y aire, y una tolerablemente alta resistencia al flujo y caída de presión.”

    Tengo la siguiente consulta:

    1. ¿Qué es un cierre positivo para gases y aire en una válvula de globo ?

    Saludos!

    Formación Industrial respondió hace 8 meses 1 Miembro · 1 Respuesta
  • 1 Respuesta
  • Formación Industrial

    Administrador
    25 de febrero de 2022 a las 12:23

    Hola Juan José!

    El cierre positivo es un tipo de cierre que permite aislar por completo los equipos cuando se produce el cierre de válvulas.

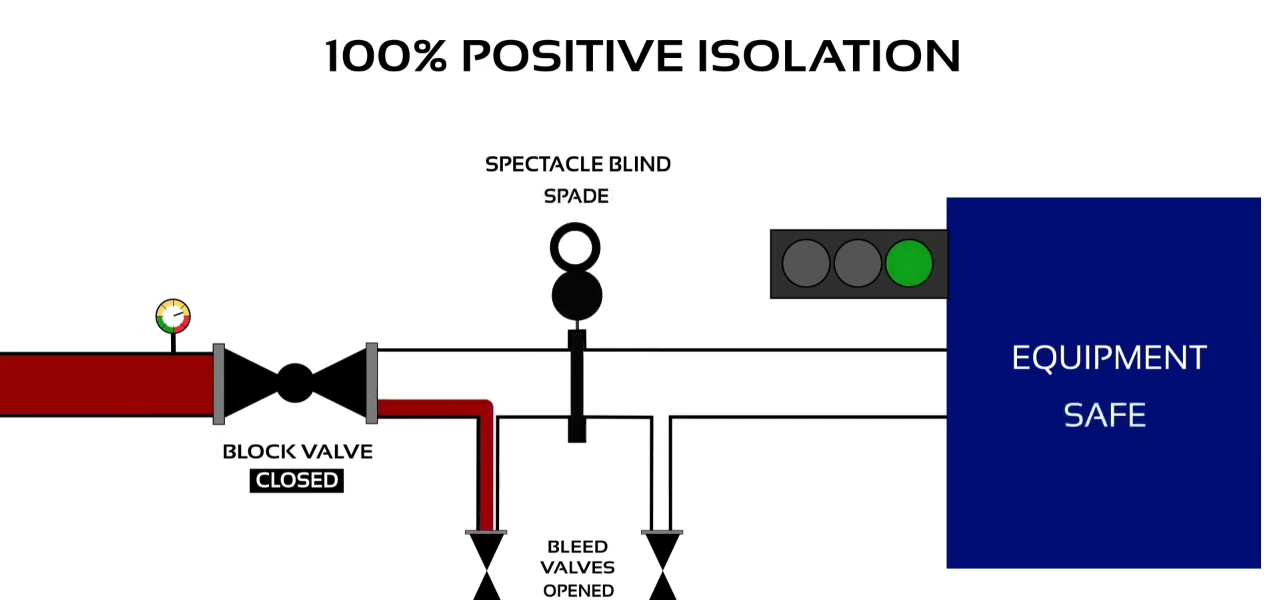

    Un montaje típico que permite el cierre positivo es el siguiente:

    Si te fijas permite que la válvula cierre y los drenajes permiten eliminar cualquier posibilidad de contacto con el equipo.

    Te dejo un enlace a un artículo interesante de Schneider sobre las formas de aislar positivamente un sistema, está en inglés pero se entiende muy bien con los dibujos:

    4 most important mechanical isolation methods of process piping & equipment

    Espero haberte ayudado! Saludos!!
