Colisión Destilería JW 380
@ndfernandez Buenos días Teacher!

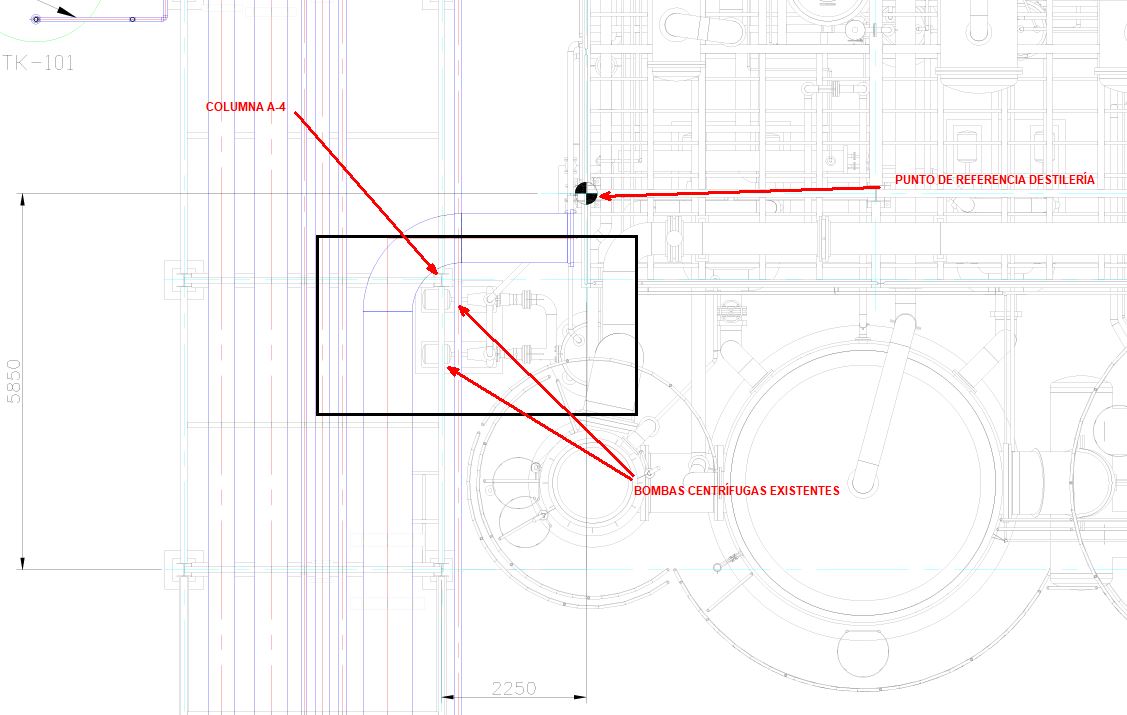

Estoy afinando las estructuras y equipos para realizar el modelado de las tuberías, sin embargo al posicionar la destilería como referencia respecto al Rack 01 se visualiza una colisión en la columna A-4 con las bombas centrífugas existentes, anexo informe de clash detection realizado en Navisworks Manage según archivo .nwd de la práctica. A modo de práctica tratare de reubicar el rack para solventar la colisión. Saludos.
-
1 Respuesta
-
1249
Tutor
Diseño 3D
Buenas!
Exactamente, en la realidad el fuste estaba impactando con la base de las bombas, pero no con las bombas en sí. Mientras eso suceda está bien. En la realidad, el rack era existente previa a la destilería, y lo que se hizo fue dejar las bombas en posición mientras los equipos no chocaran con la base de la columna. Así que no te preocupes.
Se podría plantear unas bombas adelantadas pero deberías ver si puedes replicar la instalación existente en un nuevo modelo de plant y adelantarlo de manera que la base saliera del fuste de la columna.
Saludos!
