Home Foros Piping Industrial Dimensionamiento / Diseño de Tuberías Consulta – Dimensionamiento B31.4

  • Consulta – Dimensionamiento B31.4

    Publicado por Juan Pablo Varela el 27 de mayo de 2024 a las 22:42

    Buenos días @luis-ramos

    Le consulto, si es posible, lo siguiente;

    En un ejercicio tengo que calcular el espesor de una tubería con costura (material API 5L Gr X60) para transporte de crudo en tierra firme.

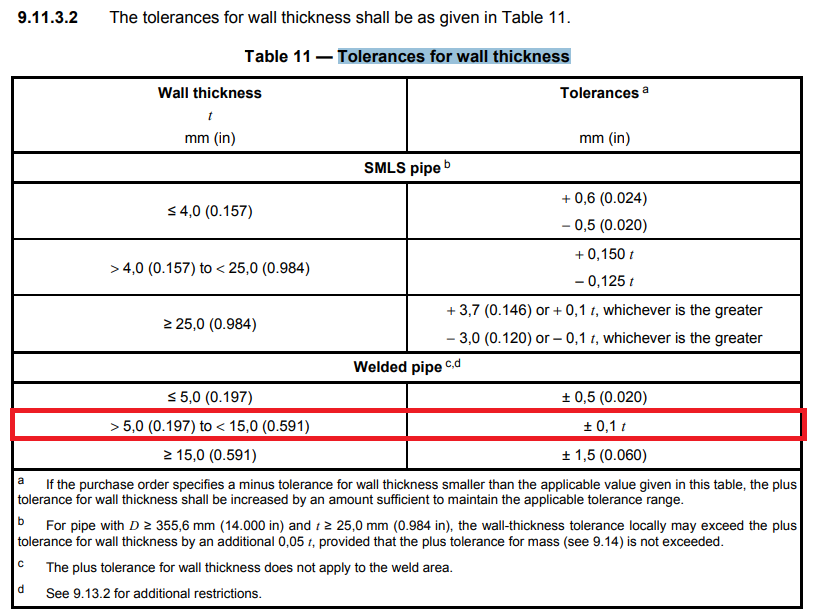

    En la norma “API 5L” figuran tolerancias para dichos espesores. Adjunto imagen (para mi caso, obtuve un espesor t=0,253″).

    ¿el dimensionamiento podría resolverse utilizando tanto ASME B31.4 como API 5L? ¿La diferencia estaría únicamente en que para la primera tendríamos un requisito mas restrictivo? (ya que debemos considerar una tolerancia de 12,5% en lugar de un 10%).

    Otra duda que me surgió fue respecto al cálculo en general (B31.1, B31.3, etc)…

    Hasta ahora, para hallar “tn = mínimo espesor requerido”, calculaba el espesor por presión y le sumaba los sobreespesores por corrosión, roscado etc. Luego dividía ese resultado por 0,875 (para aplicar ese 12,5% de tolerancia de fabricación) ¿es correcto o estoy sobredimensionando la tubería?

    Desde ya gracias,

    Saludos!

    Juan Pablo Varela respondió hace 1 mes, 1 semana 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Luis Ramos

    Miembro
    10 de junio de 2024 a las 17:26
    8505
    Tutor
    Master

    Hola @Juan-PV ,

    Si la tubería es de especificación API 5L Gr X60, mi consejo es dimensionar con las tolerancias de API.

    Aplicando B31.4 sólo estarías sobredimensionando un 2,5% la tubería lo cual la encarecería, si bien tendrías una tubería más restrictiva y resistente, también sería más cara. Nuestra labor como diseñadores es encontrar el equilibrio entre seguridad y coste 💸.

    Para el resto de dimensionamiento estás en lo correcto. Se calcula el espesor mínimo, se suman todos los sobreespesores estimados y luego se divide por 0.875 (o se multiplica por 1,125) para obtener el espesor final de fabricación.

    Con este espesor, nos vamos a las tablas del fabricante y elegimos el SCH inmediatamente superior al valor calculado.

    Y listo! Ya tendrías la línea calculada por presión 😁

    • Juan Pablo Varela

      Miembro
      10 de junio de 2024 a las 17:34
      538
      Alumno
      Iniciado

      Gracias Luis, me queda mucho más claro. Saludos!
