    Buenas tardes,

    Estoy intentando modelar un soporte tipo cuna en una viga y me surgen las siguientes dudas:

    – ¿Si la viga está en voladizo, añadiendo únicamente un anchor en un extremo estaría bien modelada?.

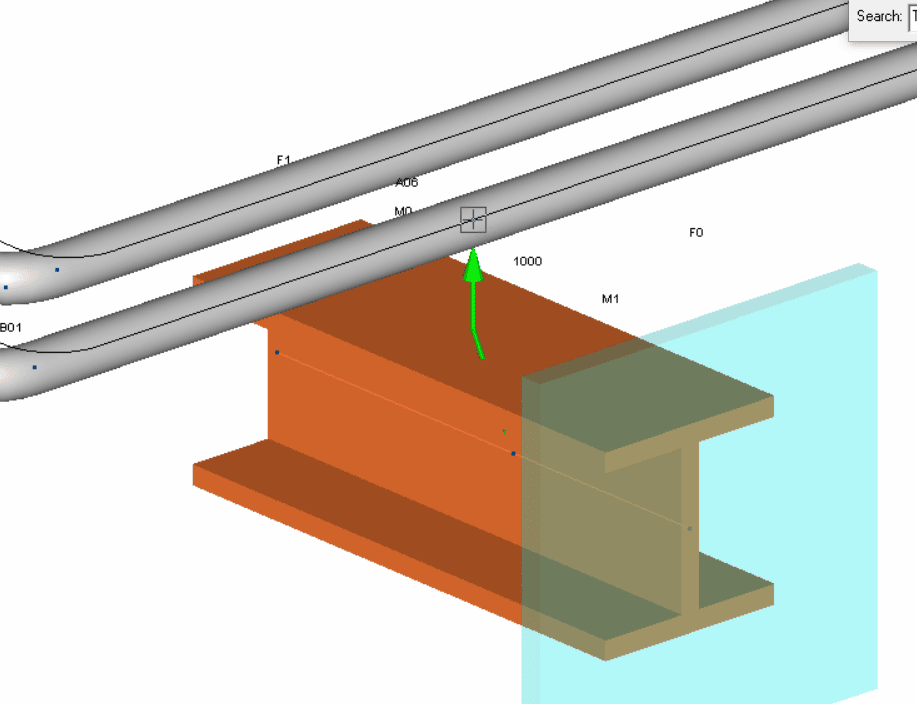

    – ¿Por qué la flecha del soporte aparece como fragmentada y no recta?.

    Saludos,

    PLÁCIDO SIRIA LÓPEZ respondió hace 1 año, 1 mes 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • PLÁCIDO SIRIA LÓPEZ

    Miembro
    18 de febrero de 2023 a las 12:32
    • Miguel Ruiz

      Miembro
      20 de febrero de 2023 a las 09:13

      ¡Hola @placido-siria-lopez !

      Estaría correctamente modelada, únicamente necesitamos un punto de apoyo soporte en la viga.

      En cuanto a la representación gráfica, parece que el punto de la viga no coincide con la vertical del v-stop ¿puede ser?

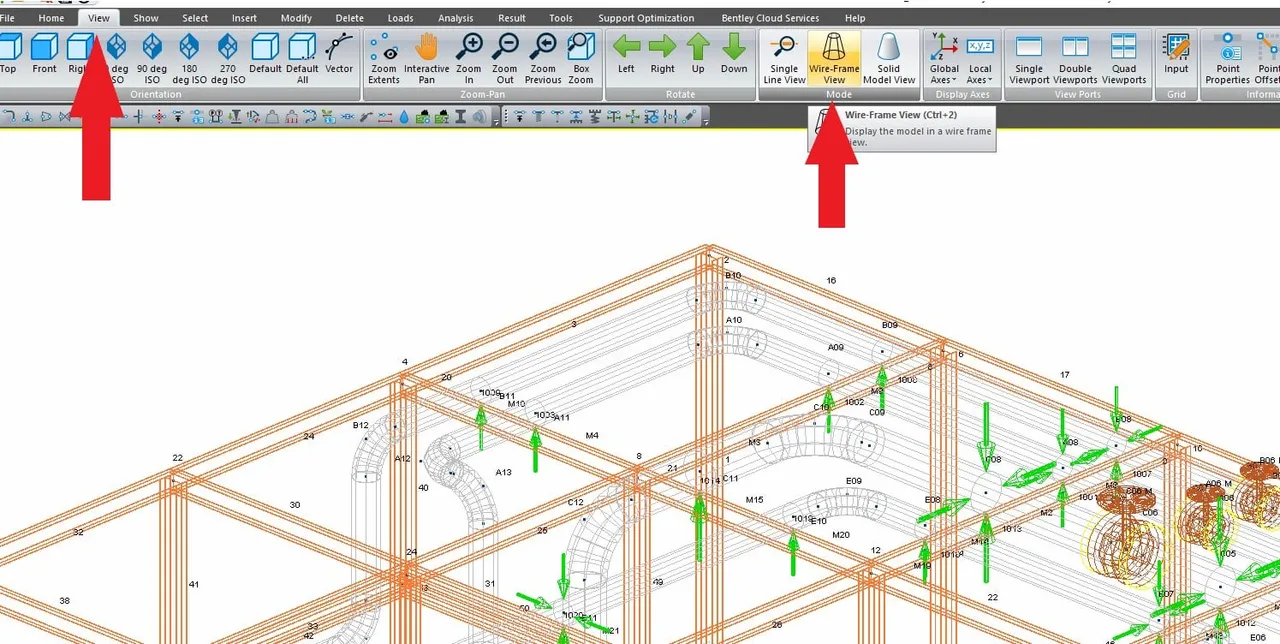

      Puedes comprobarlo cambiando la vista al modo wire para ver de donde viene ese soporte, quizás te de una pista sobre qué anda mal.

      Pruébalo y me cuentas ✌🏽, Saludos!
