Consulta Plano Isométrico

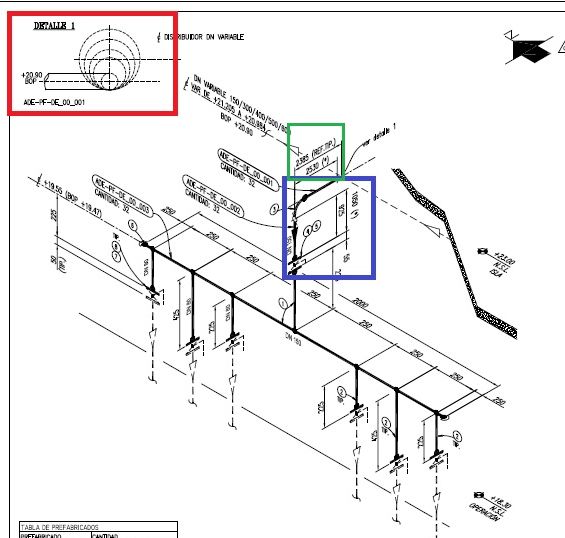

Buenas tardes tengo consultas a cerca del plano adjunto
1) (Color azul) cómo se determina qué prefabricado debe tener una soldadura de ajuste, es decir con qué criterio? ( (*) En el plano, significa longitud para ajuste en obra)
2) (Color Rojo) Qué aporta el CL de distribución de variable, qué deberíamos interpretar, o tener en cuenta?
3) (Color Verde) Qué significa “TIP.” “REF. TIP” o “SEGÚN TÍPICO” en un plano?
4) Qué consideración o criterio debería adoptar para saber si una soldadura debería hacerse en taller o en campo?
Muchas gracias!
-
4 Respuestas
-
Buenas noches Martín, ¿cómo estás?
- Pregunta 1 y 4: se podrían adecuar a la siguiente respuesta: La determinación de la soldadura de ajuste es por criterio de cada proyectista. Según la traza de la línea, es recomendable dejar soldaduras de campo (FW) que puedan permitir ajustar la misma en los ejes x, y y z. En un punto que permita hacer ajuste en un eje y así con los demás. Es importante también considerar las dimensiones de los spools, para determinar dónde colocar el FW; como así también su transporte, montaje, terminación, pintura (interna, externa) y tratamientos térmicos si fuera necesario a realizar por terceros.
- Pregunta 2: El CL de distribución variable te puede estar indicando que la línea será con pendiente o poseer alguna reducción excéntrica en la misma.
- Pregunta 3: “TIP”, “REF TIP.” o “SEGÚN TÍPICO” en un plano, hace referencia a que deberás consultar otro documento (de la especialidad u otra área) que te especifique con mayor detalle la construcción de lo indicado en el isométrico; por ejemplo: conexiones para instrumentos, derivaciones para tomamuestras, inyección de químicos, montaje de caudalímetros, etc.
Espero haber sido de ayuda,
Saludos!
-
1349
Muchas gracias Gustavo!
Aclaraste la mayoría de mis preguntas, un lujo!
Me queda un poco en el tintero el ajuste en campo (FW), el criterio tendría que ver, por ejemplo, que justo ese caño, atraviesa un losa? Y por defases (Plano vs real) es mejor dejarlo como ajuste?
A qué te referís con que “Es importante también considerar las dimensiones de los spools, para determinar dónde colocar el FW” calculo que tiene que ver con el largo estandar de fabricación (3 y 6 m)?Muchas gracias por tu aporte!
-
Buen día Martín.
Es correcto, en el caso de la losa se podría considerar dejar un FW por las diferencias que puedas tener entre civil y el piping. Otro caso habitual donde se deja FW es para las conexiones a equipos, dado que hay que buscar minimizar la presencia de tensiones para las uniones bridadas.
Respecto al 2do punto, las dimensiones de los spooles no solamente va a estar sujeto a las longitudes estándar que nombras (pueden tener mayor longitud), sino que también hay que analizar dónde se montaría para intentar que sea lo más fácil posible para el operario cuando tenga que hacer el FW.
Respecto a las dimensiones también hay que considerar que luego del prefabricado, el mismo luego será enviado a pintura para su recubrimiento externo y/o interno; por lo que hay que tener en cuenta las dimensiones del transporte donde se lo enviará.Espero te haya sido de ayuda.
Saludos!
-
