  • CONSULTA SOBRE INERTAR “TEE POINT”

    Publicado por Heiner Palacios el 15 de noviembre de 2023 a las 16:29

    Hola @miguelruizautopipe . por favor tu ayuda con la siguiente consulta.

    No me queda claro qué tipos de accesorios tees se condideran “welding”, “fitings”, “extruded”, contour. Podrías brindar ejemplos de cuando aplicar cada uno de ellos, por favor.

    Yo he estado tomando la siguiente consideración: Cuando en una instalación he usado las tees (iqual tee o tee reducciones) fabricados bajo norma ASME B16.9 o ASME B16.11, para el análisis los he considerado como Fittings. Pero si en la instalación he usado las uniones de tubería tipo “boca de pescado”, o se ha usado una tee o “tee Y” fabricado en taller con tubería “, para el análisis he considerado a la unión como “welding”.

    Miguel Ruiz respondió hace 1 año, 3 meses 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • Miguel Ruiz

    Miembro
    16 de noviembre de 2023 a las 10:37
    3898
    Tutor
    Master

    Hola @heinerpalacios ,

    Esta clasificación de Autopipe se basa en la norma B31J y en los dibujos que ahí podemos encontrar, se relacionan del siguiente modo:

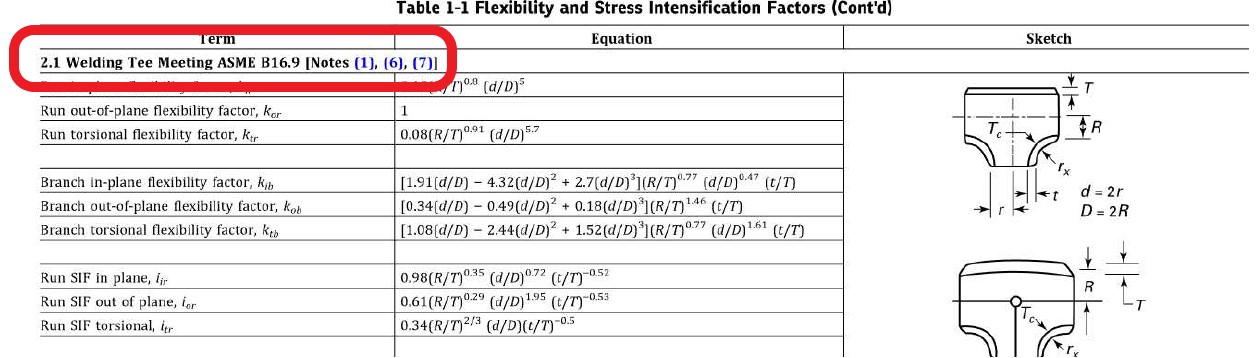

    • Welding tee: Corresponde a la tabla 1-1, apartado 2.1 (adjunto imagen para esta y para que sepas como identificar las sucesivas)
    • Reinforced tee: Corresponde a la Tabla 1-1, apartado 2.2
    • Unrefinforced: Corresponde a la tabla 1-1, apartado 2.3 (Fabricated tee)
    • Extruded: Corresponde a la tabla 1-1, apartado 2.4
    • Contour: Corresponde a la tabla 1-1, apartado 2.5
    • Fitting: Corresponde a la tabla 1-1, apartado 2.6

    Para las tee bajo norma B16.9 Autopipe las considera como Welding, no fitting.

    Fitting lo reservaremos para las tees denominadas “Integrally Reinforced Branch Welded-on Fittings” (imagen 2).

    Con la clasificación que te comento más arriba y la B31J podrás identificarlas sin problema justo como lo hace Autopipe 🤓

    Saludos!!

    • Heiner Palacios

      Miembro
      16 de noviembre de 2023 a las 19:47
      594
      Alumno
      Iniciado

      Hola @miguelruizautopipe .

      Excelente!. Me queda claro y muchas gracias por tu ayuda en absolver las consultas.

      Saludos
