  • Consultas fórmulas dimensionamiento de líneas

    Publicado por Juan José Jaramillo Montañez el 5 de junio de 2024 a las 03:25

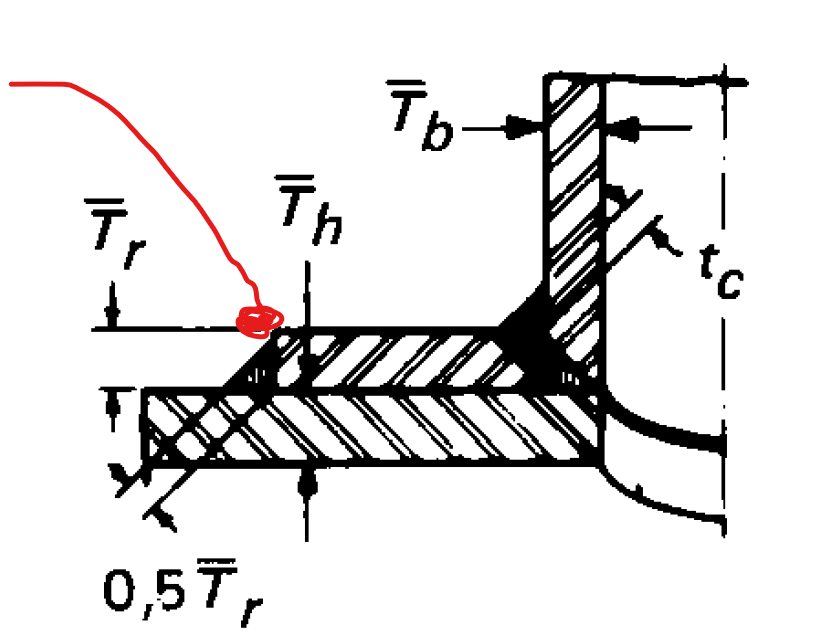

    Cordial saludo @luisramos , tengo algunas dudas con respecto a unas fórmulas de la lección teórica de dimensionamiento de lineas, en la página 7 del anexo de cálculo de derivaciones th y tb están expresados en términos de la presión de diseño, luego procede a hacer una sustitución del tipo: q=p/(16000+0,8p). 1. Quisiera saber en primera medida a que referencia hace la variable q dado que no está listada y 2, Quisiera saber cual es la naturaleza de la fórmula, de donde proviene y si es aplicable a todas las b31.x?, dado que busqué la formula por todo lado en la norma y no la encontré. 3. En los criterios de diseño siempre A2+A3+A4>=A1, en el segundo ejercicio se asume que: cito: “A la presión de operación normal máxima permitida el área requerida y el área de refuerzo son iguales”, esta premisa de donde parte dado que se menciona pero queda como suelta y no se sabe en donde se fundamenta. 4. En el segundo ejercicio en donde hay un refuerzo con anillo, el Tr es de 0,601″ y la altura del filete es de 0,486″, quisiera saber cual es el limite en el que Tr pueda ser muy superior a la altura del filete y a partir de cuando (si aplica) debe maquinarse un bisel que dé transición de espesor hacia el filete, dado que de lo contrario podría existir concentración de esfuerzo, por eso las split tee o camisas por diseño vienen con bisel para las soldaduras circunferenciales como muestro en imagen adjunta. Muchas gracias!

    Juan José Jaramillo Montañez respondió hace 1 mes, 1 semana 1 Miembro · 0 Respuestas
  • 0 Respuestas

Lo sentimos, aún no hay respuestas a este debate

Inicia sesión para participar en este debate.
