    Buenos dias! Tengo algunas consultas con respecto a las valvulas analizadas en la unidad:

    1) En el apunte se especifica con detalle que parametros se tienen en cuenta para que una valvula no sea utilizada como reguladora, por ejemplo el desgaste prematuro del obturardor que luego produciria un sellado incorrecto en valvulas de compuerta o la elevada perdida de carga en una posicion parcialmente abierta en una valvula bola. Sin embargo no menciona que parametros son los adecuados para que una valvula se utilice como reguladora. Por ejemplo en la valvula globo se menciona que a pesar de que tienen elevada perdida de carga se las utilizan como reguladoras. Por que motivo? Ademas por lo que lei practicamente son las unicas para regular. Se emplean otros tipos?

    2) Porque se busca que las valvulas PSV se abran rapidamente y la PRV de forma gradual? Que aspecto es el que provoca esta caracteristica en cada valvula?

    3) Estuve trabajando en un proyecto de una planta de litio en donde extraen la salmuera y la envian hacia pozas de pre-concentracion, concentracion etc por medio de canerias de HDPE, donde se recorren largas distancias y con desniveles geograficos ya que la caneria va siguiendo el nivel del terreno. Se utiliza el mismo concepto de empleo de valvulas de aire o de venteo mencionado en el video, pero no entiendo a que se debe que las coloquen en cambios de pendiente ascendentes y descendentes, tramos largos y puntos elevados. Tendrian ademas informacion refererida al principio de funcionamiento?

    4) En cuanto a las valvulas check se menciona que se recomienda colocarlas en posicion horizontal, sin embargo en el tramo de impulsion de las bombas muchas veces se las coloca vertical. Podrian explicar un poco mas en detalle esta situacion?

    Muchas gracias por la disposicion.

    Saludos

    Oscar Negrete respondió hace 3 meses, 1 semana 4 Miembros · 3 Respuestas
  • 3 Respuestas
  • Ramón Martínez

    Miembro
    26 de octubre de 2022 a las 06:59

    ¡Hola @mmasucci !

    Vamos a ver las cuestiones con detalle;

    Pregunta 1.

    Para que una válvula sea apropiada para regulación debe estar diseñada para tal fin. Realmente no existe un criterio que podríamos aceptar para válvulas, por ejemplo, de compuerta y convertirlas en regulación.

    La válvula de globo tiene la peculiaridad de que el fluido siempre impacta en la cara plana de su obturador, esté en la posición que esté, y la rosca de su vástago permite que el movimiento del obturador sea fácilmente modulable.

    En cuanto a la pérdida de carga en la válvula de globo es significativa pero la experimentada por la válvula de bola semiabierta unida al paso estrecho de fluido la hacen peor candidata.

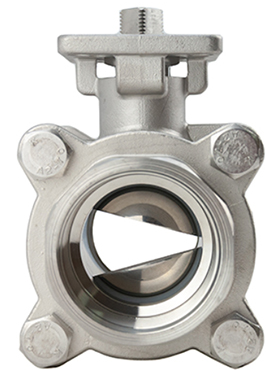

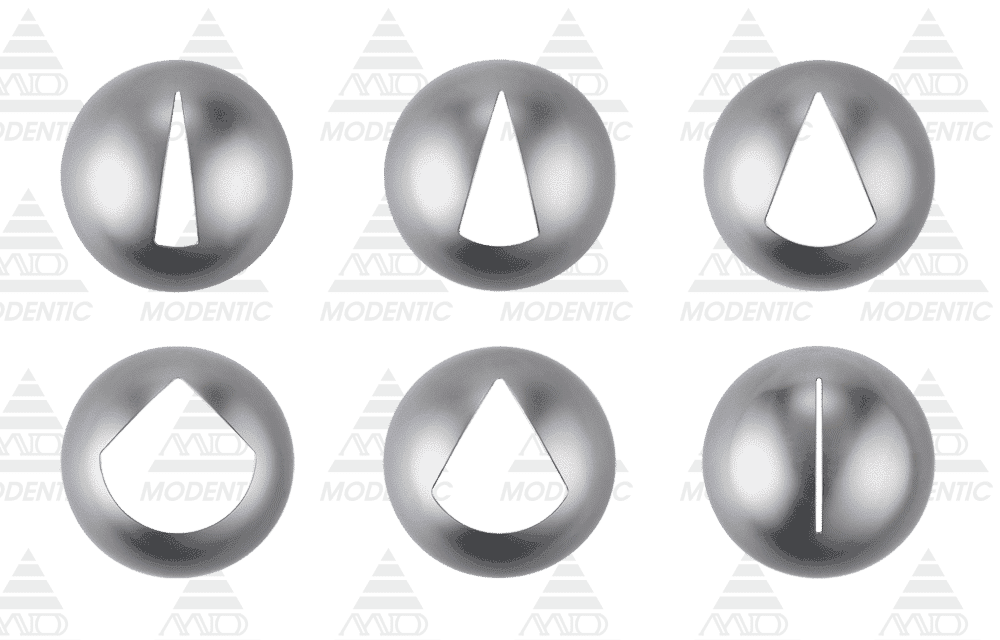

    No obstante, hilando con esto que comentas con la válvula de bola, es posible encontrar válvulas de bola apropiadas para regular, cuando su obturador no es una esfera circular perforada longitudinalmente, si no que la forma de su perforación es diferente. Generalmente en V (te adjunto fotos). Esta configuración sí permite el uso de válvulas de bola como reguladoras, ya que se tiene un mayor control del área de paso total.

    Pregunta 2.

    El aspecto que provoca su apertura rápida o gradual es la construcción de su muelle y su tarado. Esto es especialmente útil en sistemas donde la presión aumenta muy rápidamente.

    Imagina, por ejemplo, un sistema de tuberías donde el colector principal puede experimentar una subida de presión súbita que necesita ser evacuada rápidamente. Ahí tendríamos que hacer uso de una PSV ya que una PRV evacuaría de una forma más lenta y quizás la presión sube a mayor velocidad de lo que la PRV puede evacuar. De ahí el motivo de disponer también de PSV para picos de presión muy rápidos.

    Te dejo en manos de Luis para las otras 2 cuestiones para no extenderme demasiado en la respuesta.

    Saludos!!

  • Luis Ramos

    Miembro
    26 de octubre de 2022 a las 07:14

    Hola @mmasucci !

    Cojo el relevo de Ramón y te ayudo con las últimas 2.

    Pregunta 3.

    Precisamente en sistemas mineros es donde más puede verse este tipo de configuraciones, por tener tramos muy largos que se adaptan a la orografía del terreno, como bien comentas. (puedes aportarnos alguna foto de las válvulas usadas en el proyecto que comentas, para que sigamos debatiendo 🙃)

    El principio fundamental para elegir los puntos de instalación de las válvulas de aire (o ventosas) es elegir todos aquellos puntos donde puedan formarse cámaras de aire (o burbujas).

    Tal como aparece en el vídeo del temario, un cambio ascendente o descendente puede conllevar una burbuja de aire si en algún momento hay falta de caudal o se arrastra aire desde otro punto de la instalación. En cuanto a los tramos largos es importante su uso para evitar una posible separación de columna fruto de un cierre repentino de válvula o parada de bomba. Para evitar que se genere una gran onda de choque en estos tramos, también se colocan estas válvulas.

    Pregunta 4.

    Este tema ha surgido en algún que otro debate y es de gran interés. No debemos confundir “recomendación” con “obligatoriedad”. Las válvulas check de columpio están pensadas para trabajar con su compuerta “colgando” y siendo el fluido el que la abre o la cierra.

    Por este motivo no se recomienda su uso en posición vertical, para que el “columpio” pueda oscilar del modo para el que fue concebido y no cerrarse por si mismo bajo su propio peso.

    No obstante, es perfectamente posible colocarlas en posición vertical, teniendo en cuenta la pérdida de carga del columpio en los cálculos hidráulicos, aunque no es la opción más recomendada si trabajamos en vertical.

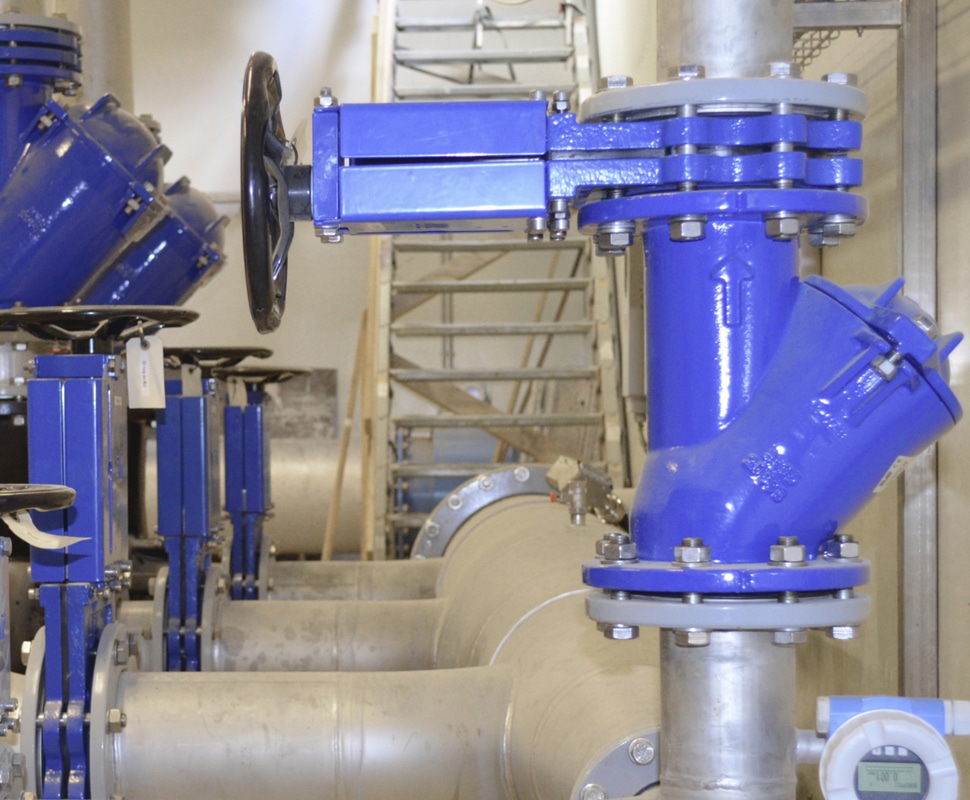

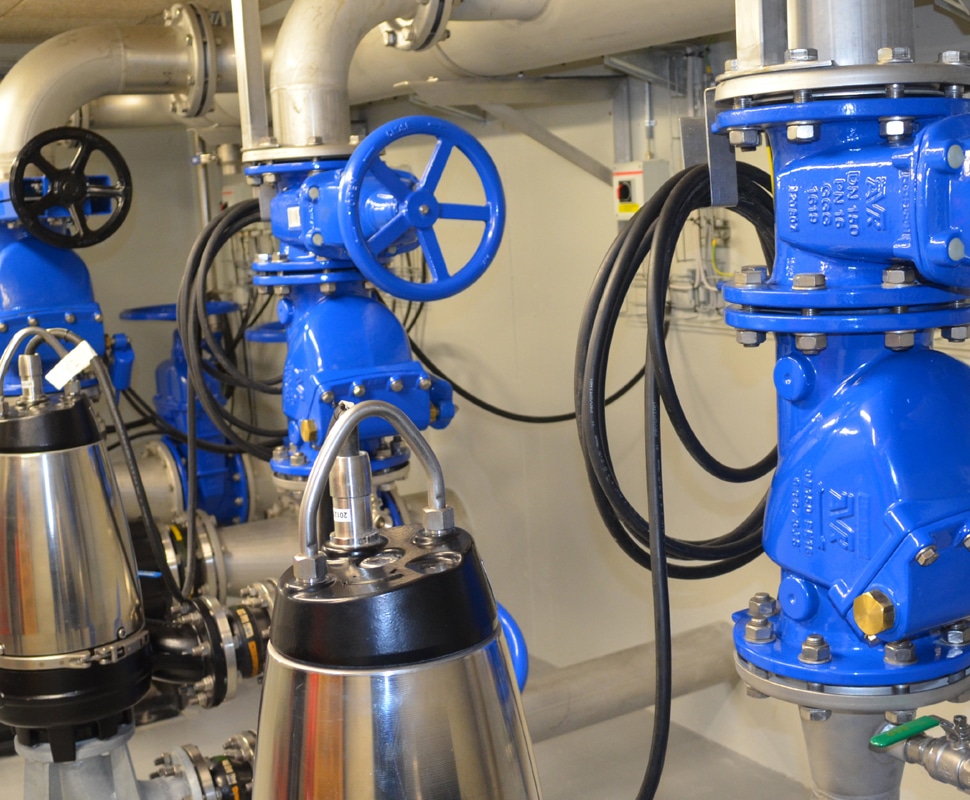

    Una de las opciones para instalaciones en vertidal (y la más utilizada diría yo) es utilizar válvulas check en Y que solventan este problema al estar construidas con el obturador en diagonal (adjunto foto), así se solventa la “recomendación” de trabajar con ellas en horizontal.

    Saludos!!

  • Oscar Negrete

    Miembro
    22 de diciembre de 2023 a las 20:00

    Hola a todos!

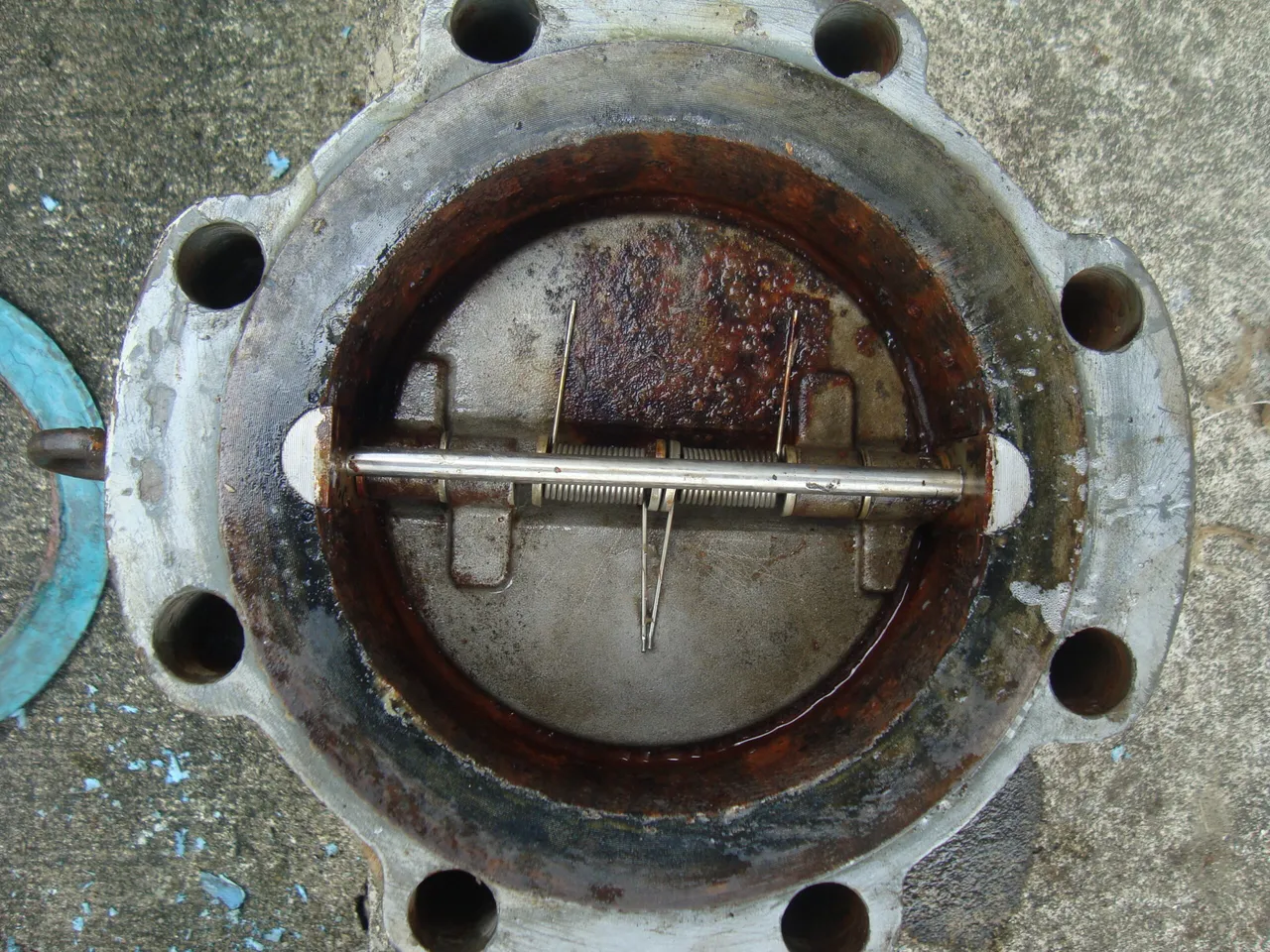

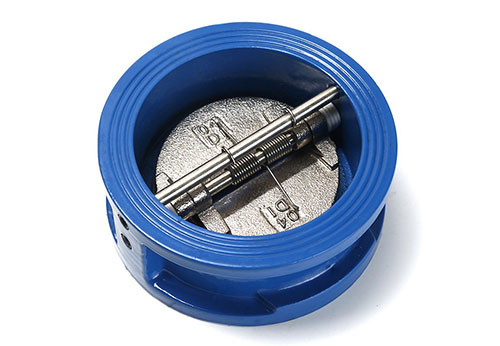

    Aportando un poco sobre las valvulas check en posicion vertical, existen valvulas check tipo mariposa de doble placa, donde el fabricante menciona que la valvula puede estar instalada de forma vertical u horizontal. Se recomiendo que el sentido de flujo sea desde abajo hacia arriba.
