  • CREACION DE SPOOL

    Publicado por Jose Ancheta el 14 de agosto de 2024 a las 16:22

    Saludos profesor @ndfernandez , por favor, como puedo crear grupos de spools, esto seria muy útil para la creación de isometricos, tener un listado de spool personalizados, que uno pueda seleccionar en una lista, por ejemplo, gracias

    Jose Ancheta respondió hace 2 meses, 2 semanas 3 Miembros · 6 Respuestas
  • 6 Respuestas
  • Nicolás David Recio

    Miembro
    14 de agosto de 2024 a las 18:01
    1135
    Tutor
    Master

    Buenas @joseancheta

    Sobre los spools te recomiendo un pdf. Esta en inglés pero es muy claro. Para las cosas que no veo un pdf ya creado lo hago yo pero si existe y es bueno como este caso… Dar las gracias al creador del documento Joel Harris que lo hizo en 2014 y sigue siendo vigente.

    Te la resumo fácil. En el 3D marcas entre que elementos del piping vas a hacer un spool y con todos los elementos marcados, en propiedades, les colocas el tag del spool (001, 002, etc).

    A la hora de hacer los isométricos es cuando debes indicar en ellos que tomen los planos de acuerdo a los spools creados y dar las propiedades en la configuración de los planos isométricos. Eso explica en el pdf como configurar el “project setup” para crearlo.

    Míralo y me comentas que te parece.

    Un saludo!

  • Jose Ancheta

    Miembro
    17 de agosto de 2024 a las 21:39
    709
    Graduado
    Iniciado

    Saludos profesor @ndfernandez , gracias por la información, es muy útil y aclare muchas cosas, lo que si veo es que Plant 3D no lista los nombres de spool en la ventana de generación de Isometricos, solo muestra la lista de Line Number (ver imagen anexa) si vamos a realizar el isometrico con el método Producción Iso, veo que solo podemos realizar los planos isometricos seleccionando directamente el spool en el modelo 3D y luego utilizar la opción Quik Iso, agradecido

  • Othoniel Cano Lopez

    Miembro
    19 de agosto de 2024 a las 06:07
    985
    Alumno
    Iniciado

    Hola Jose la forma que yo conozco para spoolear un numero de linea en especifico es la siguiente:

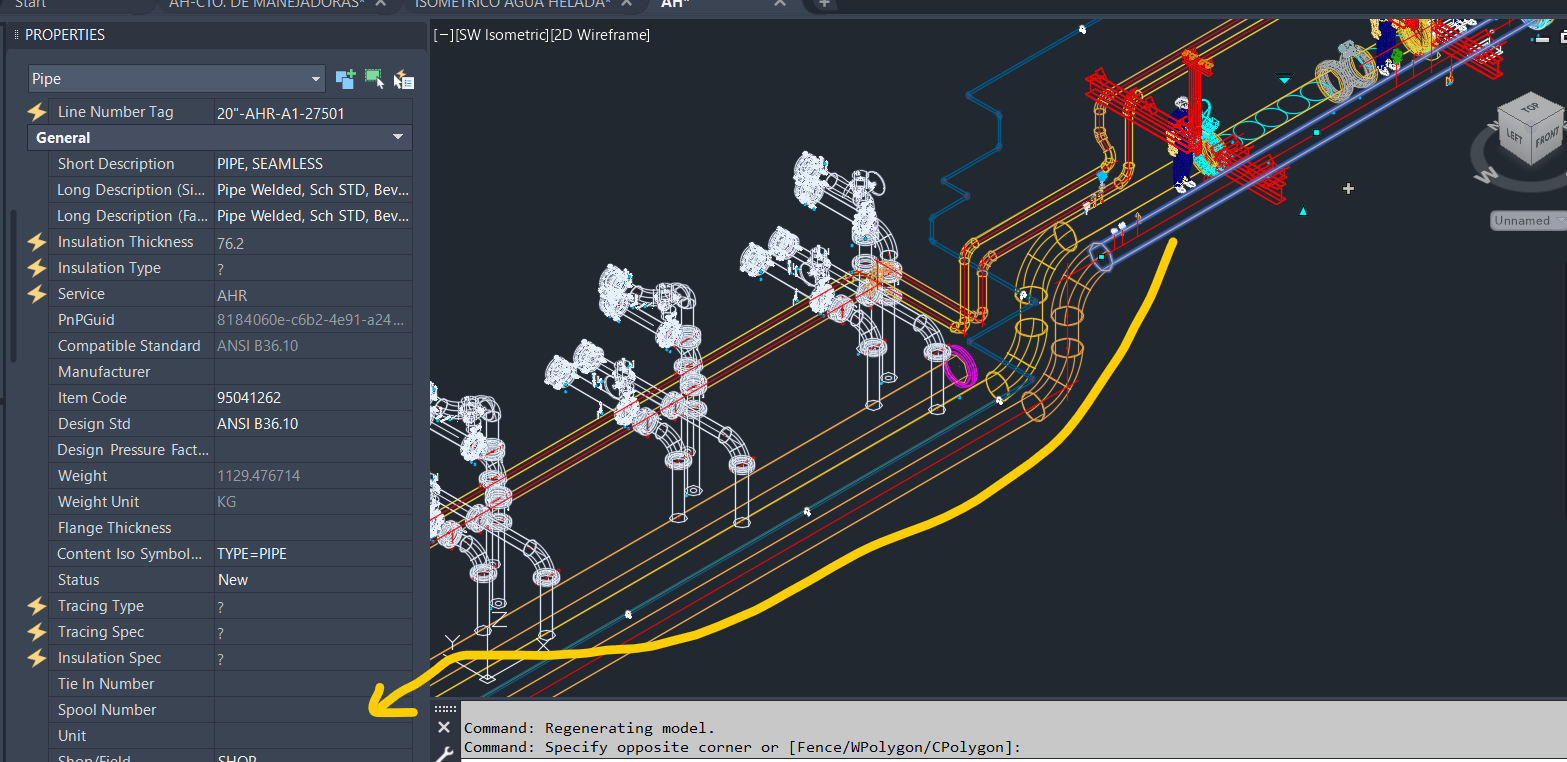

    -Tienes que dividir la linea en todos los spool que necesitas o como tu los deseas ya sea por el trasporte en el trailer o por comodidad de montaje, eso se hace en la pestaña de propiedades que te muestro en la imagen 1. Tambien si necesitas que salga en una hoja por spool deberas de agregar los start point y los break point cada que comience un numero de spool diferente

    – Despues de esto deberas correr con production iso y te saldra un spool por Hoja y con el numero de Spool especificado previamente.

    Espero poder sido de ayuda.

    Saludos

    • Jose Ancheta

      Miembro
      23 de agosto de 2024 a las 14:38
      709
      Graduado
      Iniciado

      Saludos amigo Othoniel, muchas gracias por el aporte

  • Nicolás David Recio

    Miembro
    20 de agosto de 2024 a las 05:44
    1135
    Tutor
    Master

    Buenas @joseancheta

    como te dijo el compañero, esa es la manera de hacerlo de manera resumida. Sin embargo te comento un par de cosas para que pruebes de forma más detallada.

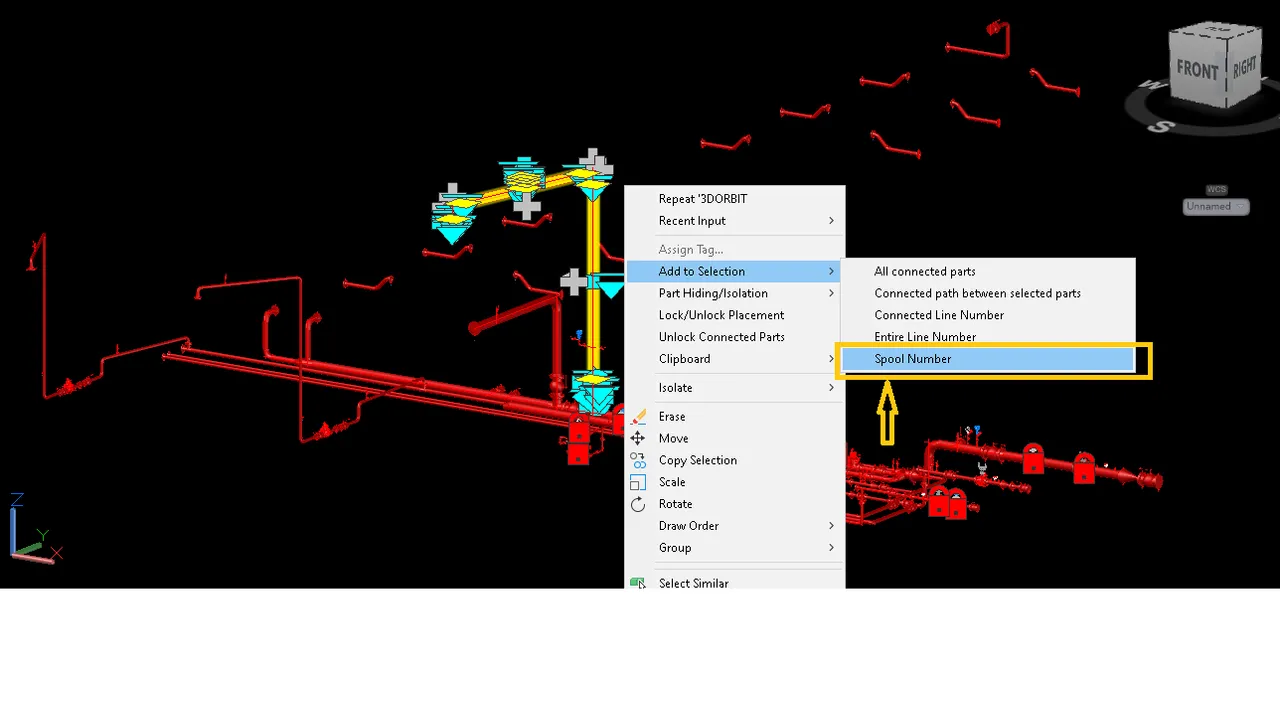

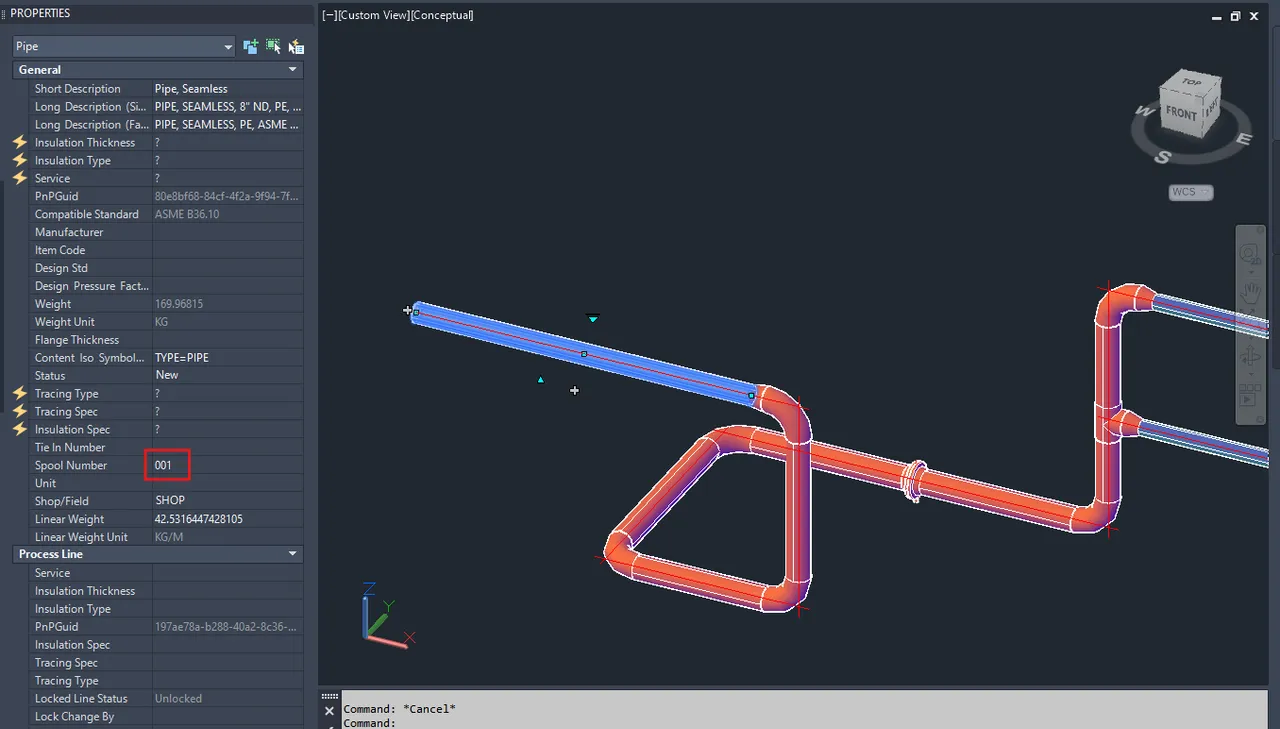

    • Imagen A. En propiedades marcas que partes del piping conforman un spool. Yo generalmente marco la primera y la ultima pieza y botón derecho en algún elemento de ese piping –> “Add to selection” –> “Connected path between selected parts”. De esa manera se marca toda la linea entre ambos elementos. De ahí propiedades y ponemos el tag al spool.

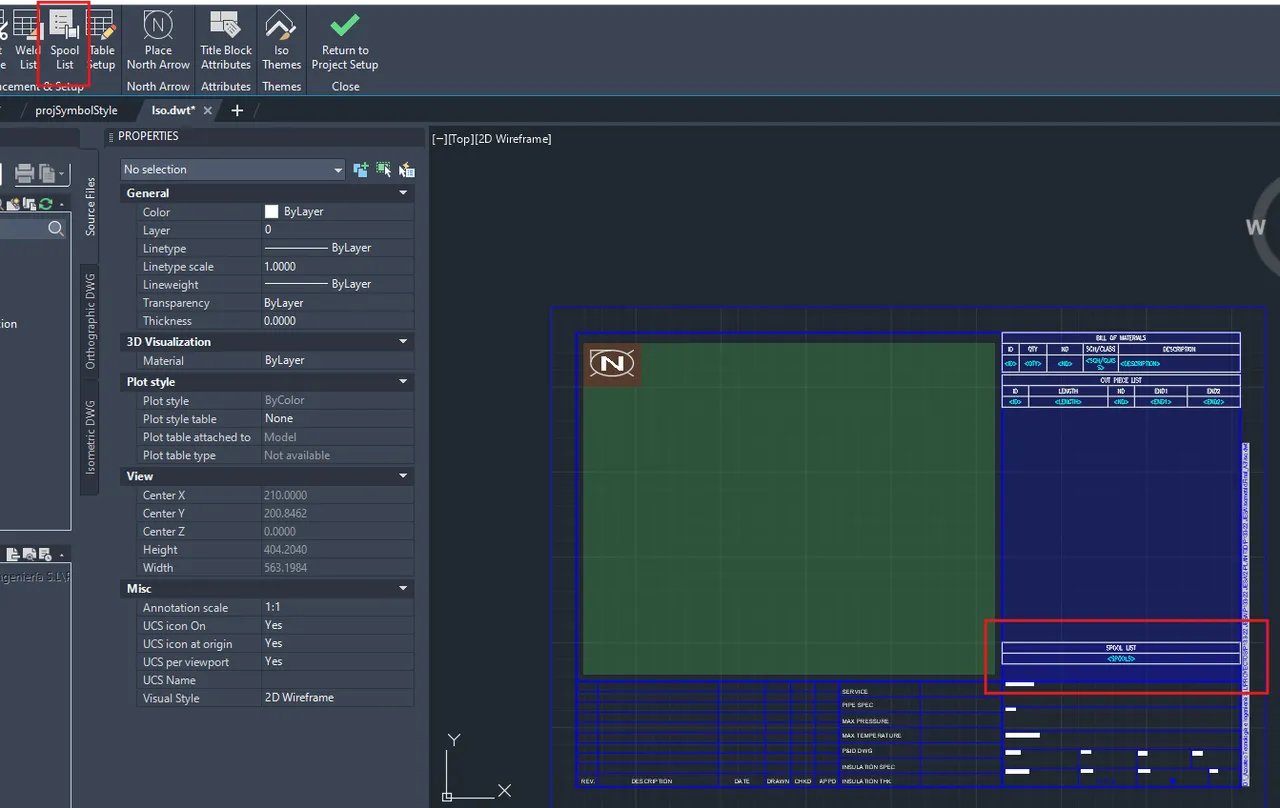

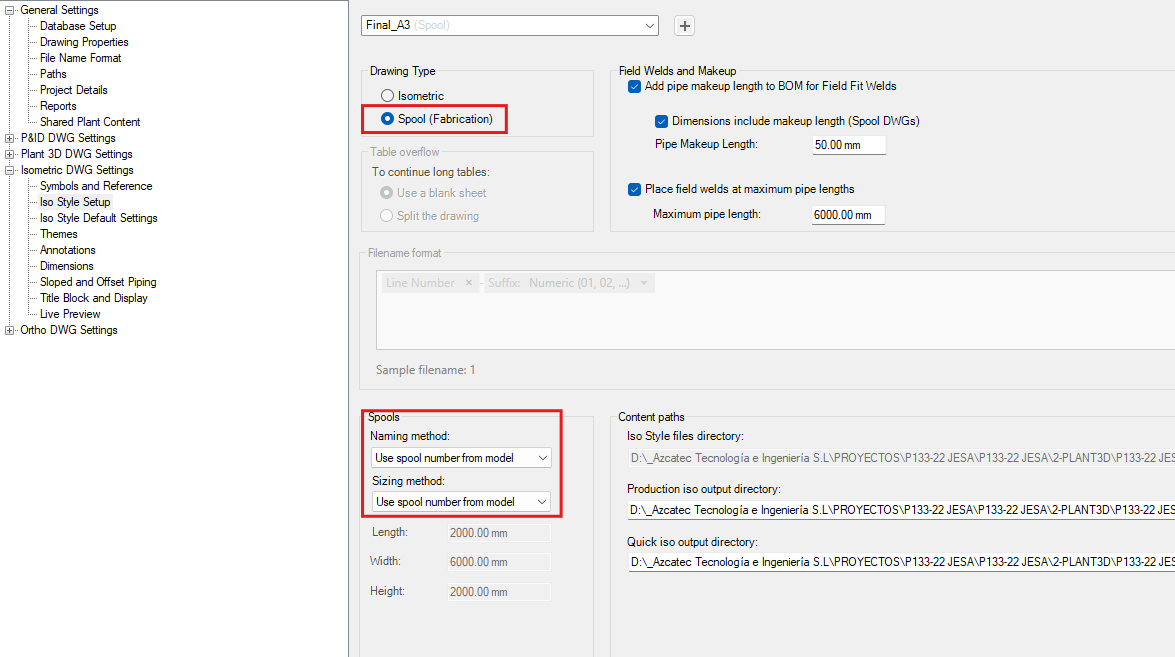

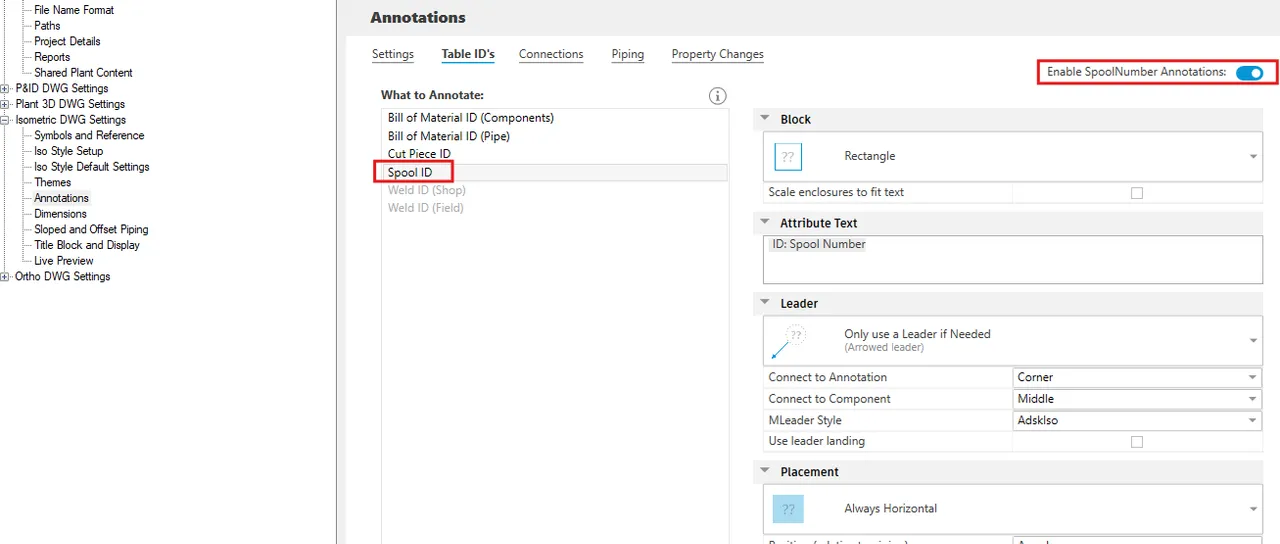

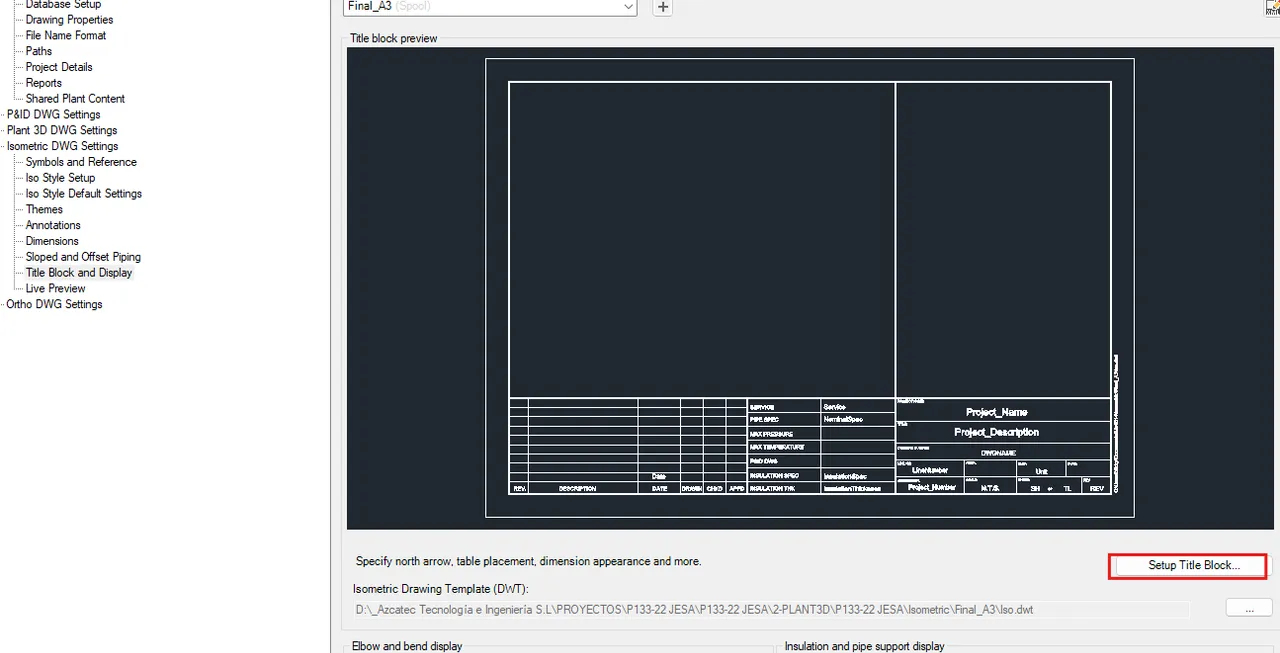

    • Imágenes B, C, D y E. En el “project setup” vamos a varias partes del iso config”. En “iso style setup” marcamos que el plano salga por spools y no por línea. Done pone “Naming method” y “sizing method”, prueba activando una y otra y verás los cambios en los planos. Eso dejo que juegues con ello hasta que encuentre la opción deseada. Después en “Annotations” activamos la opción de Spool. La casilla que indica el tamaño ajustable dependerá de como llamemos a cada spool (suele ser mejor que esté activada). Eso puedes marcarlo o no y probar cual te queda mejor. En “Title Block” tendremos que editar el deseado para así añadir la tabla de spools en el plano y de ese modo figure su tag si deseamos. No es obligatorio pero eso como prefieras.

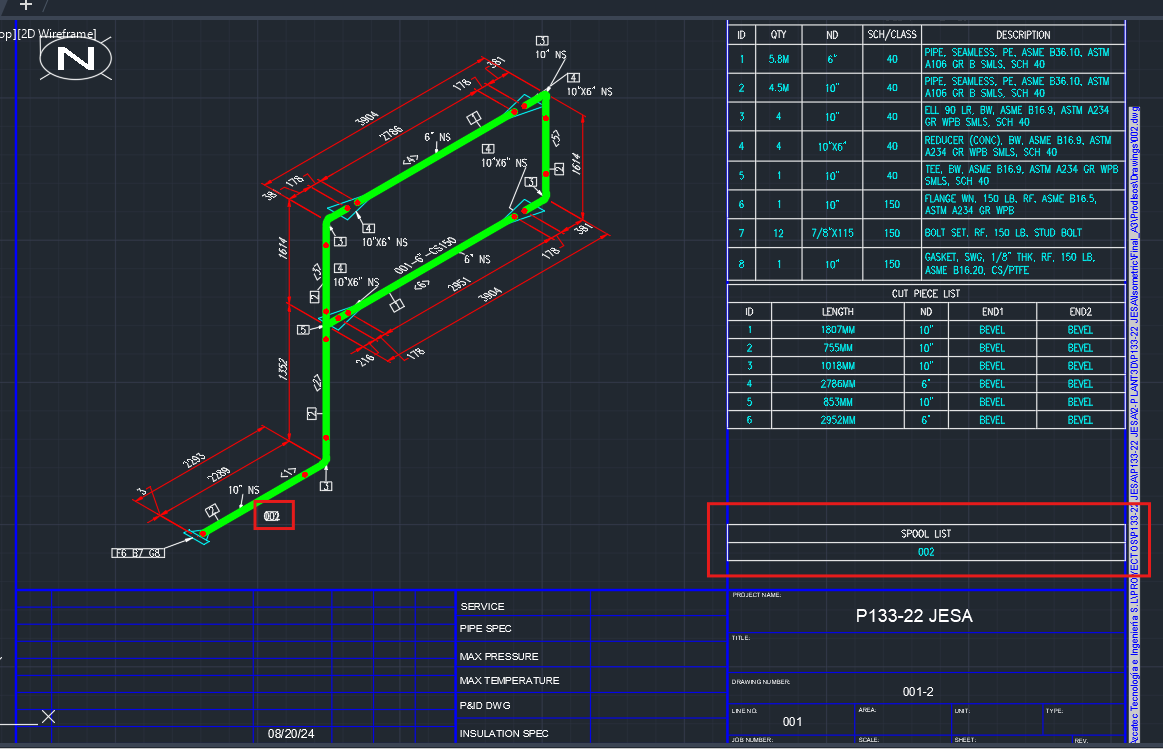

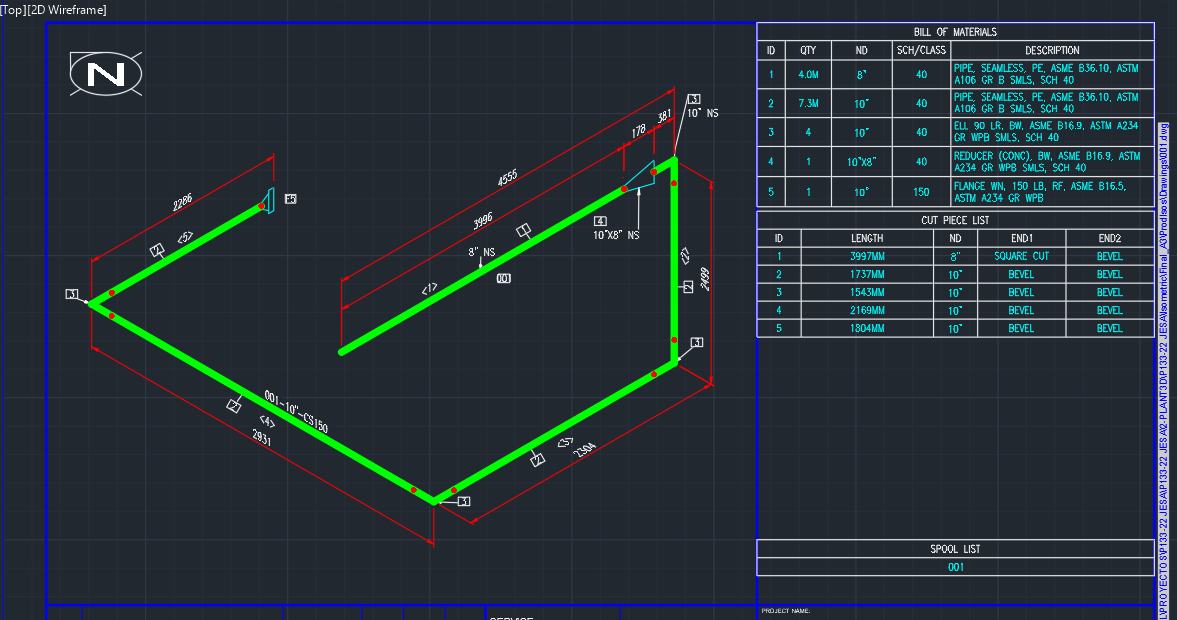

    • Imágenes F1 y F2. Una vez creamos el isométrico veremos que sale la tabla de spools, cada isométrico es uno de ellos y por otro lado aparece un cartel en la línea con el numero del spool rodeado de un rectángulo.

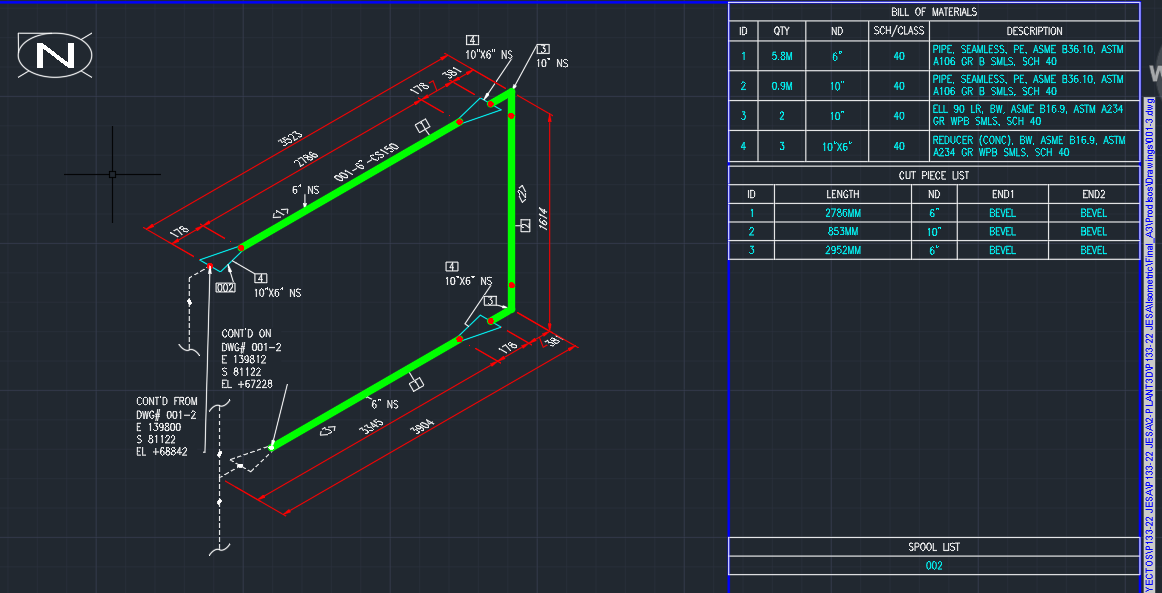

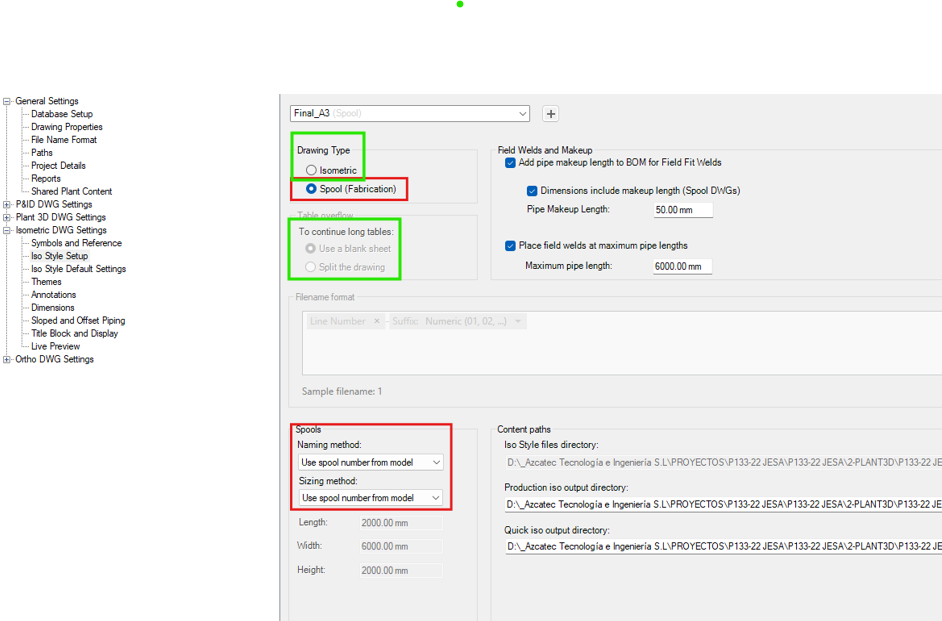

    • Imágenes B1, B2 y B3. Es un cambio de la primera configuración. Si marcaste spool si o si el spool sale entero en el plano aunque tengas puntos de corte o breaking points. Pero si marcas como isométrico, y abajo marcas “split the drawing”, aunque lo hagas por spool, se podrán dividir para no saturar los planos. Te adjunto como me queda uno de los spools de esa manera en 2 planos aun siendo el mismo spool, y queda mucho mejor a mi parecer.

    Espero te quede más claro así. Vete probando y me comentas.

    Un saludo!!!

  • Jose Ancheta

    Miembro
    23 de agosto de 2024 a las 14:36
    709
    Graduado
    Iniciado

    Saludos profesor @ndfernandez ok de verdad muchas gracias, voy a revisar y le comento
