CURVA DE LA BOMBA

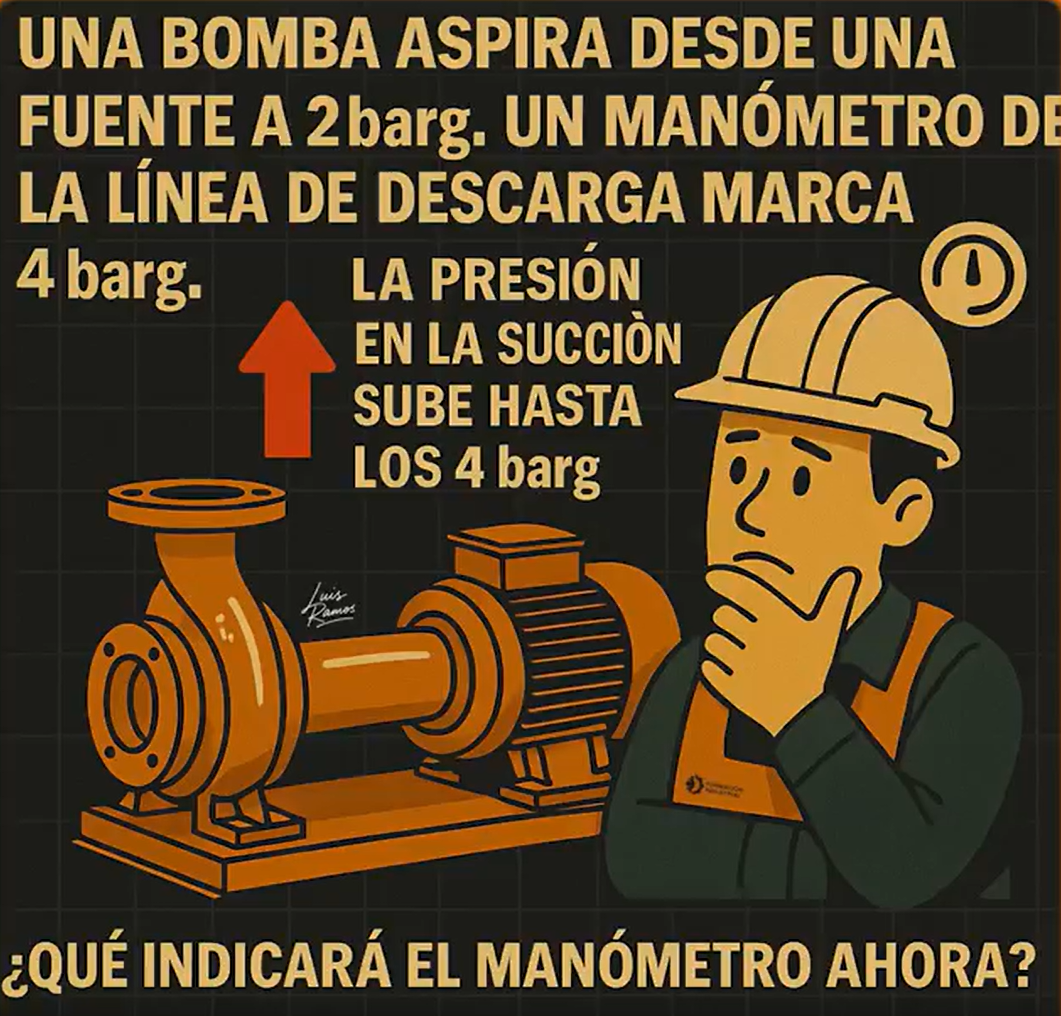

Hola, realizo una consulta en relación al desafío planteado en una publicación de LinkedIn en donde se debía determinar aproximadamente cual sería la presión en la descarga de la bomba cambiando las condiciones de aspiración. Adjunto Imagen.
Para lograr que la presión aumente en la entrada podemos 1) colocar una bomba en serie o 2) podría aumentar la altura del nivel del tanque de aspiración o presión en dicho recinto en caso de que se cuente con uno.
Para la alternativa 1) entiendo perfecto el criterio descripto. Se suman las curvas de ambas bombas y el punto de operación del sistema resultante intersecta debajo de los 6 bar.
¿Para la alternativa 2) que sucedería?
-
2 Respuestas
-
385
Graduado
Iniciado
El aumento de nivel en el tanque provocaría una presión mayor en la succión, lo que modificaría la altura estática del sistema, H(estática) = cota de descarga – cota de succión. Como resultado, la altura del sistema que debe vencer la bomba será menor, esto bajaría la curva del sistema y el punto de operación (intersección) de la bomba se daría a menos de 2 barg, y no a 2 barg exactamente, por lo tanto, el caudal será mayor en este punto.
Entonces como se tenían 4 barg en la succión, y ahora, menos de 2 barg en la descarga, el manómetro indicará menos de 6 barg.
-
14346
Tutor
Piping
Hola @mmasucci ,
Ojo, esto excede el alcance de un curso de piping. Tu duda no es un detalle menor, es un error de concepto común sobre cómo interactúan la curva del sistema y la curva de la bomba.
Muchos intentan resolver esto por “lógica” o preguntando en foros, y por eso luego vemos los problemas de cavitación y falta de rendimiento en planta que vemos. No se puede diseñar tuberías sin entender la física que hay detrás de la Alternativa 2.
En el curso “Experto en Bombas e Hidráulica Industrial” tenemos un módulo específico donde vemos estos escenarios y la interacción sistema-bomba, para que no tengas que adivinar nunca más.
Te dejo el acceso directo para que puedas solucionarlo de raíz:
https://formacion-industrial.com/cursos/experto-bombas-hidraulica-industrial/
Un saludo,
El debate ‘CURVA DE LA BOMBA’ está cerrado a nuevas respuestas.
