  • Formación Industrial

    Administrador
    28 de junio de 2021 a las 21:24

    Hola Eduardo!

    Veo que tienes algunos GAP en tu tubería, me podrías indicar de cuanto son los GAP?

    Saludos!

  • Eduardo Ramón Girón López

    Miembro
    4 de julio de 2021 a las 02:03

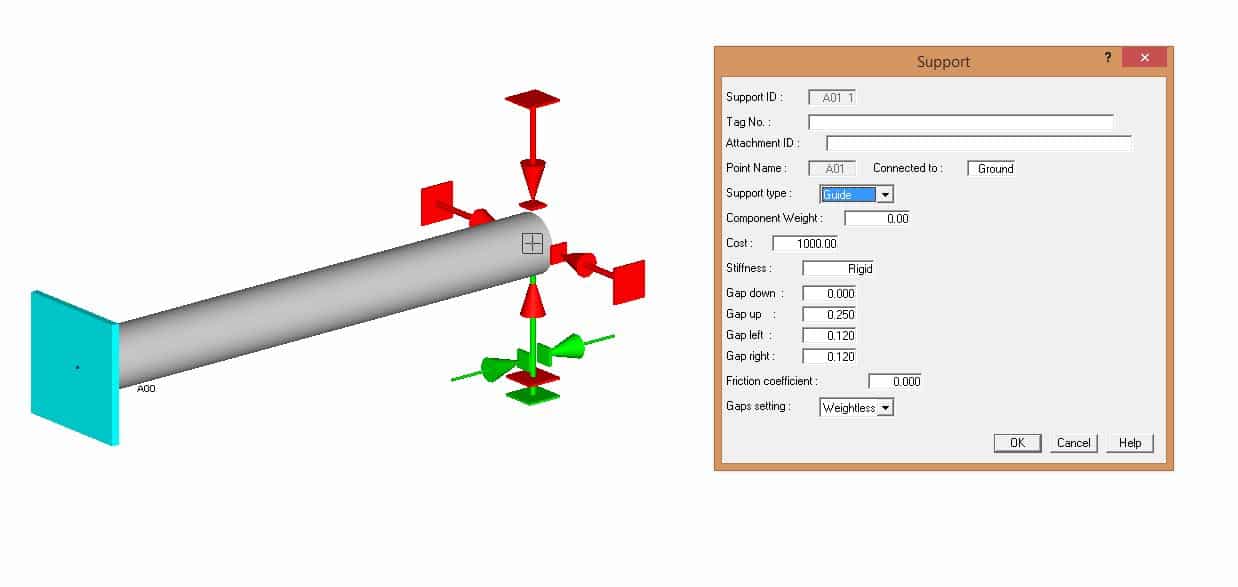

    Adjunto gap



    • Formación Industrial

      Administrador
      14 de julio de 2021 a las 10:17

      Hola Eduardo,

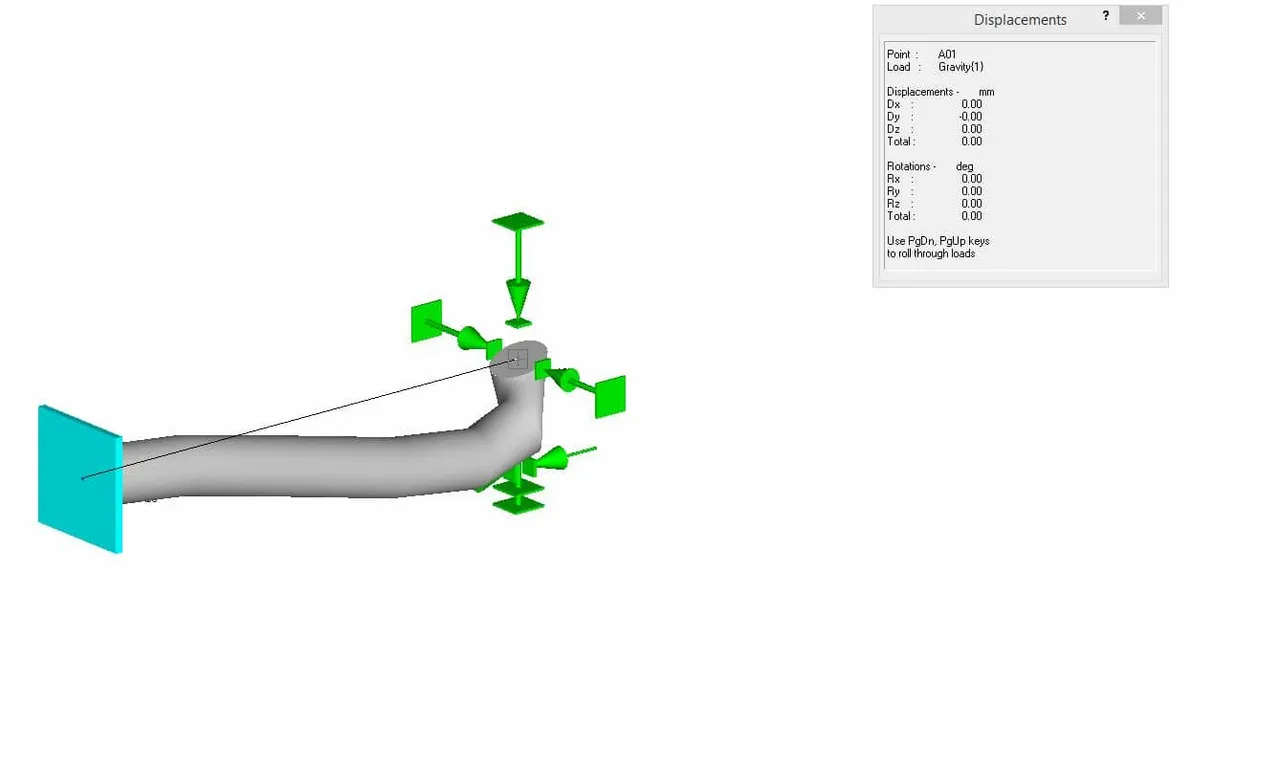

      Perfecto gracias! Mira te comento un aspecto importante en Autopipe. Este software solamente analiza los desplazamientos y fuerzas en los puntos que diseñamos. Es decir, el software solamente sabe lo que pasa de forma certera en el punto A00 y el punto A01, todo lo demás es pura suposición. Esta claro que por su propio peso, la tubería tendrá una pequeña deflexión antes de llegar al soporte, asique para estudiar este desplazamiento vamos a hacer lo siguiente.

      1, Haz click en el punto A00 y pulsa “Run”(como su fueras a dibujar un tramo nuevo)
      2. Seguidamente, donde nos pregunta la cantidad de puntos que queremos colocar (Generate points) pondremos una cantidad de puntos equisdistante. Por ejemplo si el tramo de tubería mide 10 metros, colocaríamos 1 punto cada metro. Es decir, pondríamos Generate Points = 9 y en longitud 1 metro.
      3. Se nos generará automáticamente una cantidad finita de puntos a lo largo de nuestra tubería.

      Una vez hecho esto, repite el proceso de resolución y podrás conocer los desplazamientos en cada punto de la deformada,

      Prueba con, esta solución y seguimos trabajando sobre ella,

      Saludos!
