Diagramas de bloques de entradas y salidas
Hola.
Buen día.
En el siguiente párrafo se describe lo siguiente:
“1) Análisis del proceso principal y servicios auxiliares necesarios. (Diagramas de bloques con entradas y salidas).”
1.-¿Qué es un diagrama de bloques con entradas y salidas?
2.-¿Podría incluir la respuesta una ilustración o imagen del diagrama de bloques con entradas y salidas para una mejor identificación?
Un saludo.
-
5 Respuestas
-
Hola Juan José,
Para próximas consultas sería de gran utilidad indicar el número de página del PDF para que pued ayudarte mejor, Gracias!!

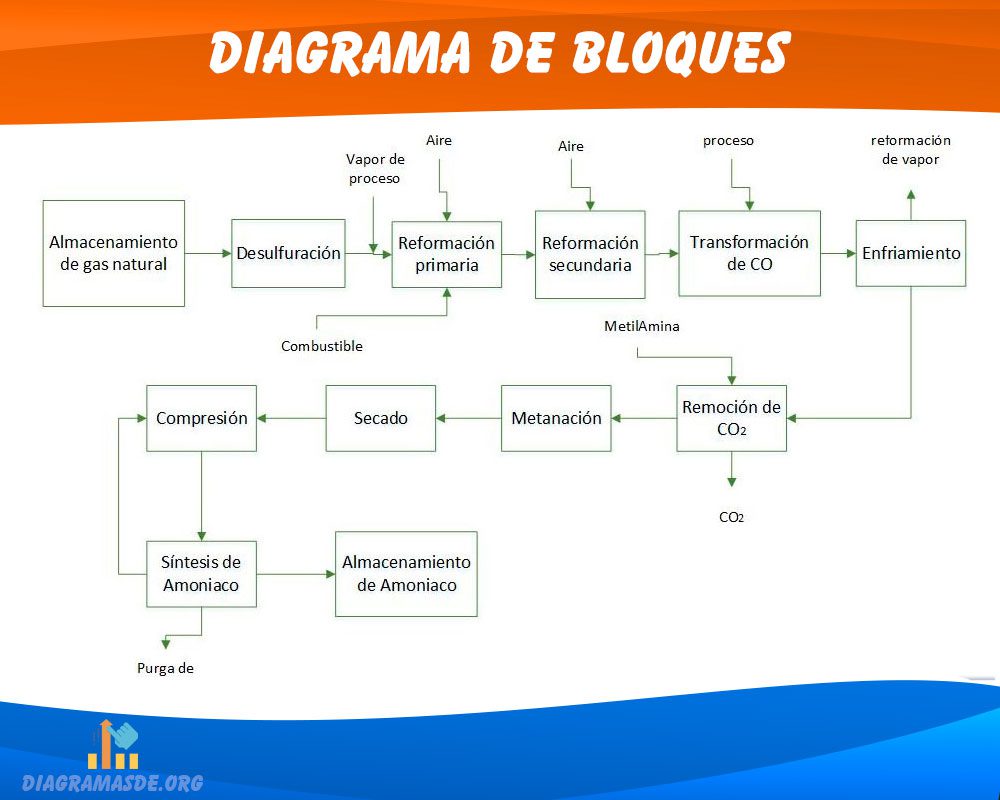

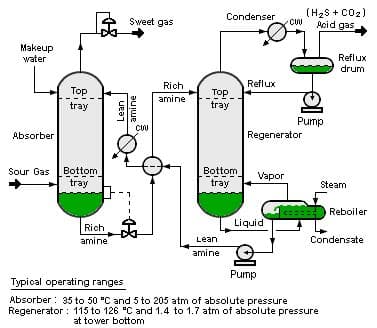

Este tipo de esquemas corresponde con un PFD previo en el que pueden verse los diferentes procesos involucrados y la dirección del flujo.
Adjunto imagen:
Espero haberte ayudado, Saludos!
-
Estimado Juan Jose,
La ingeniería de procesos maneja 3 tipos de diagramas:
1. Diagramas de Bloques.2. Diagramas de Flujo de Procesos (PFD).
3. Diagramas de tuberías e instrumentación (P&ID).
El diagrama de bloques muestra simplemente bloques o rectangulos que representan procesos completos en una planta, cuando indica “entradas y salidas”, hace referencia a las corrientes de proceso que entran y salen de cada bloque.
-
Estoy de acuerdo con lo que dice David.
