DISEÑO DE SOPORTE

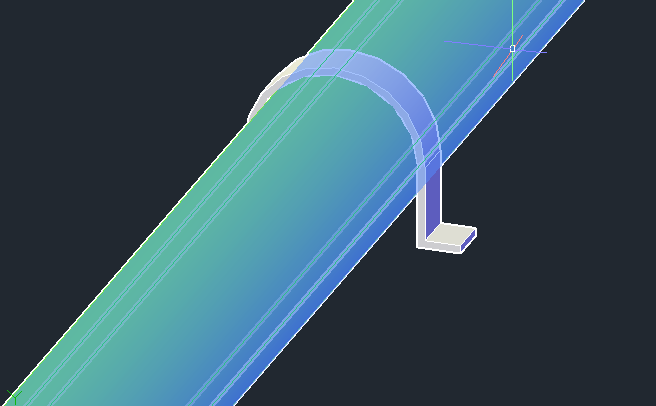

Hola buenas tardes, mi consulta es si puedo modelar un soporte nuevo en autocad plant3d, por ejemplo adjunto 2 imagenes, el U-brackets que trae el autocadplant 3d originalmente y como quisiera dibujarlo según lo que necesito. Muchas gracias
-
6 Respuestas
-
747
Graduado
Iniciado
Hola luis,
te adjunto unas imagenes de procedimeinto para que puedas crear un diseño nuevo de soporte y que forme parte de plant 3D.
Pasos:

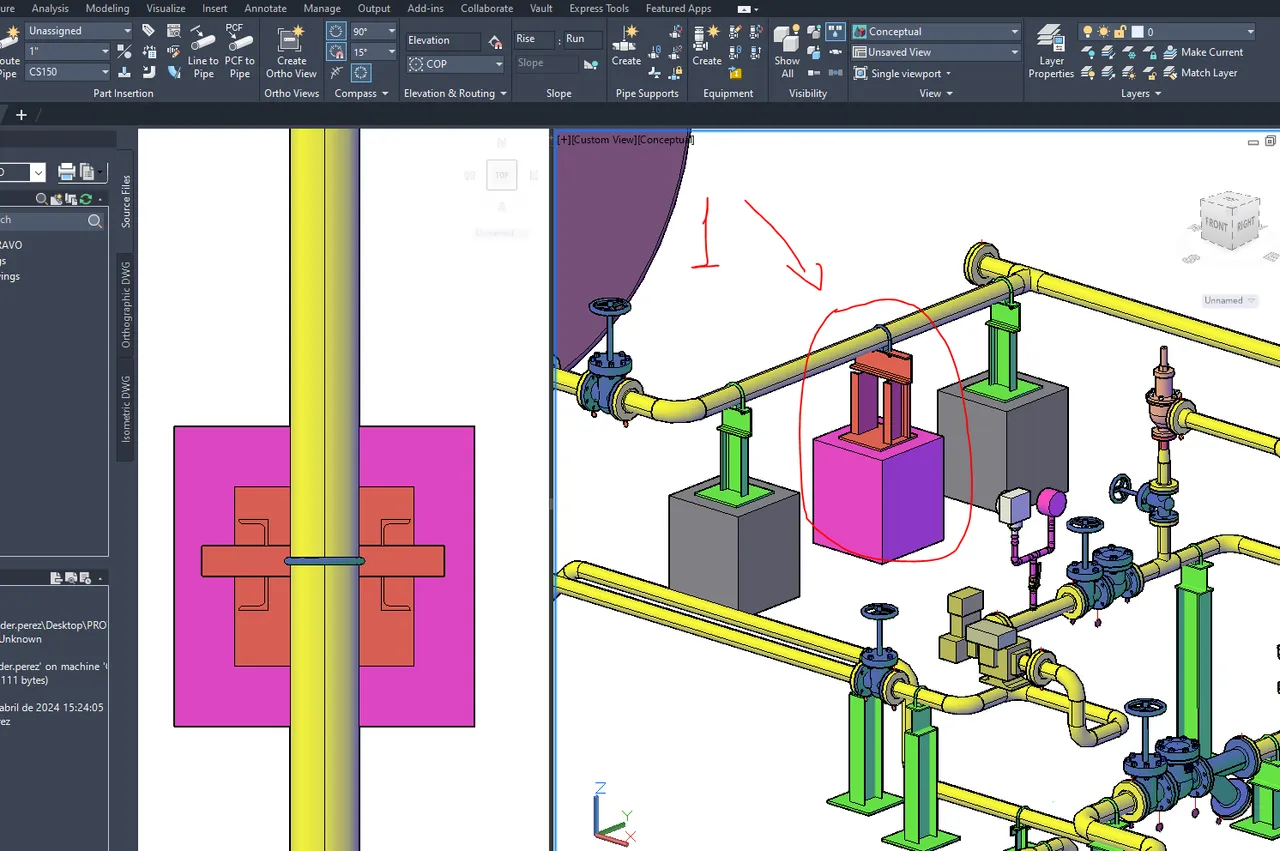

1. Diseñar el tipo de soporte.

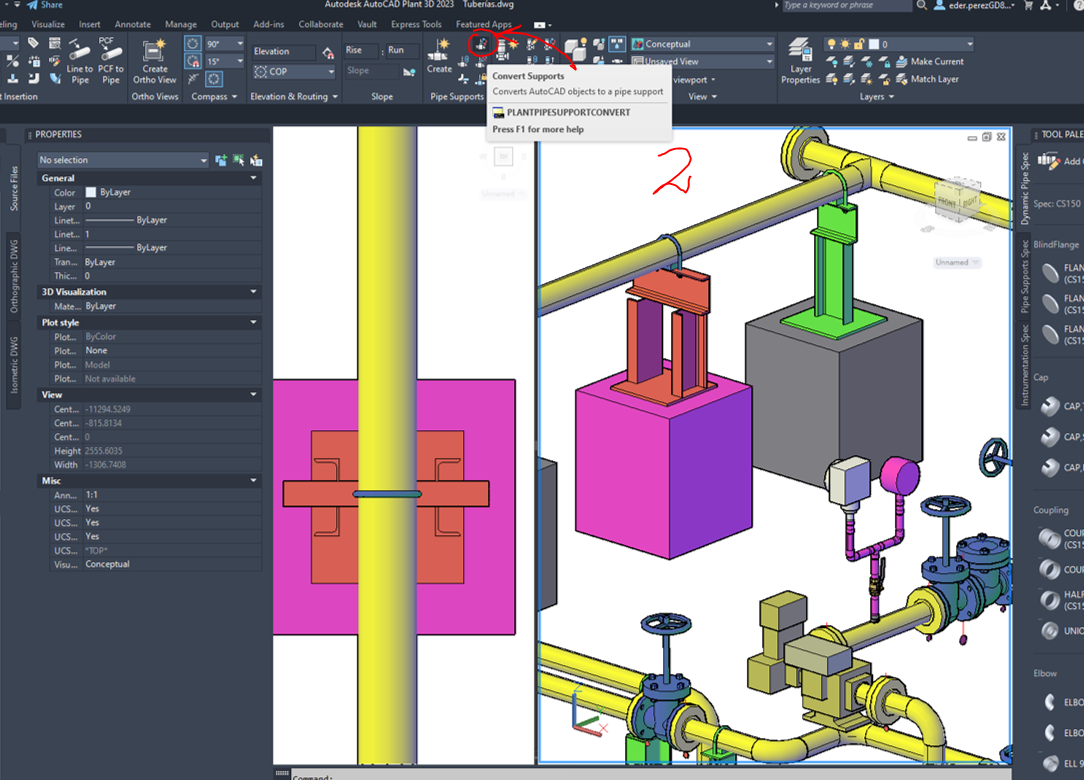

2. hacer clik en el icono de Convert Supports

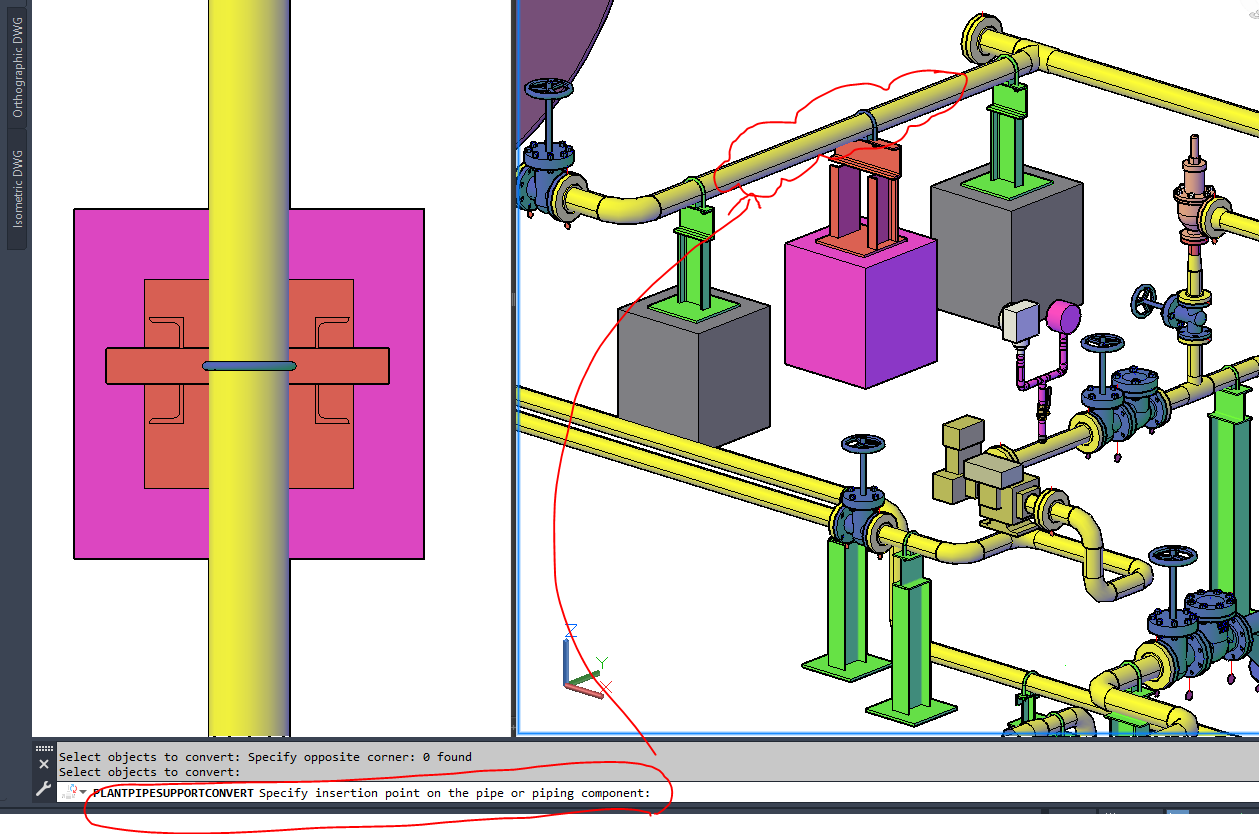

3. selecionar el soporte (select objest to convert): enter

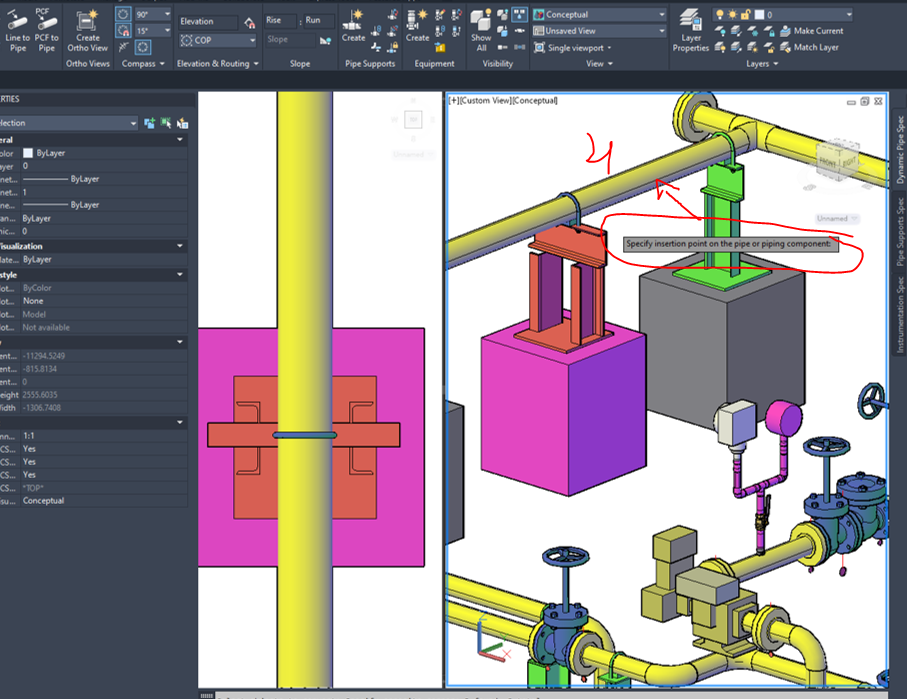

4. Especificar el punto de inserción en la tubería: enter

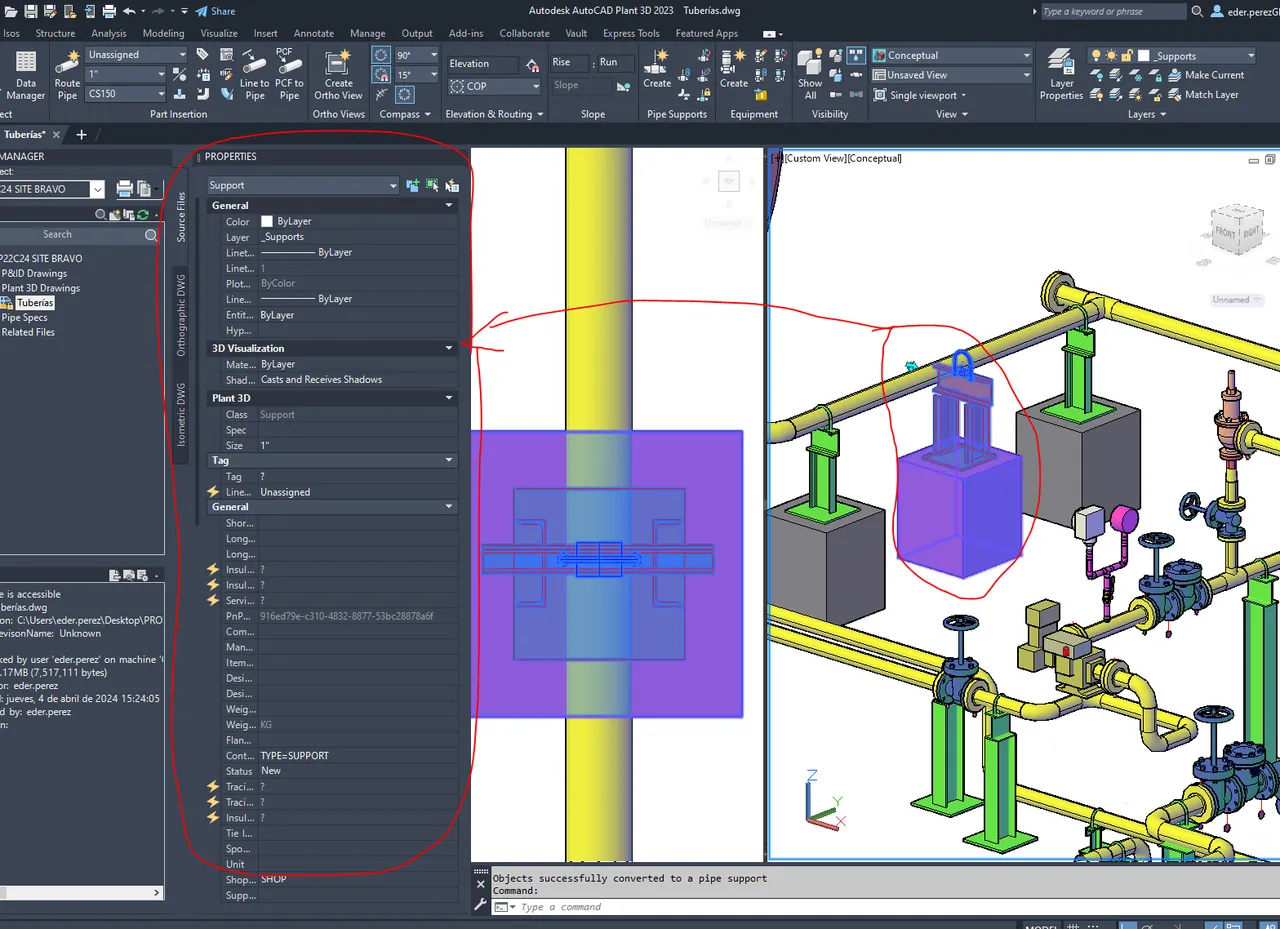

5. Señalar el soporte y aparece toda la información del soporte creado para editar
Espero te sirva de utilidad.
Saludos,
Eder Pérez
-
669
Graduado
Iniciado
Hola muchas gracias. Ese soporte luego se puede parametrizar?
-
1295
Tutor
Diseño 3D
Buenas! El tema de hacer parametrizados lo veo mas complicado. Para eso debería hacerse con python, es lo ideal para hacer bibliotecas de plant. Las que nosotros hacemos como bloques de cada tamaño. El tema de hacer soportes como dijo el compañero es del mismo modo que hacemos las válvulas como explicaba en los videos. Simplemente es elegir bien la clase o familia que vamos a realizar. Más allá de eso no tiene complicación salvo elegir bien los puntos de vinculación con el piping.
Saludos!
-
747
Graduado
Iniciado
Estimado luis,
Respecto a la sigueinte consulta, es como afirma el ing. Nicolás no se puede parametrizar
Saludos,
Eder Pérez
-
1295
Tutor
Diseño 3D
Yo recomiendo que para esos casos que solo queramos usar Plant 3d, y no meternos en cosas mas complejas, nos tiremos un rato y hagamos algo con calma. Busquemos modelos 3D ya de bibliotecas existentes de fabricantes (grabcad, traceparts, etc.) y los pasemos a AutoCAD y los convirtamos a la biblioteca nuestra, asignando las características mínimas requeridas por el Spec Editor. O bien modelemos uno y escalándolo, o dibujando un caso para cada tamaño de piping, lo pasemos a la biblioteca igualmente. Puede ser un poco mas largo pero de a poco van a tener todos los elementos que actualmente les puede faltar como esos soportes personalizados.
-
1295
Tutor
Diseño 3D
Buenas! Quería comentar que estuve haciendo pruebas al respecto, y aunque no sea una parametrización como tal, si es posible realizar un soporte que sea variable de medidas en longitud por ejemplo, pero sin necesidad de hacerlo mediante programación como con el lenguaje python.
Al fin y al cabo, parametrizar es tener un mismo modelo con diferentes medidas pero fijas entre si. El modelo que pude obtener permite la variación de cotas pero no el cambio de tamaño de los perfiles. Sin embargo eso permite que con un solo modelo podamos emplearlo varias veces acortando o alargando las cotas.
Saludos
