  • Distancia entre soportes

    Publicado por Cristian Saez Cid el 25 de febrero de 2023 a las 02:26

    Hola,

    Respecto al calculo de L entre soportes, este debe ser calculado por los tres metodos (tensión primaria, tensión secundaria y Flecha máxima), y así verificar el escenario mas desfavorable? ó que se recomienda para llegar a calcular la distancia entre soportes.

    Saludos.

    Luis Ramos respondió hace 1 año, 3 meses 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Luis Ramos

    Miembro
    26 de febrero de 2023 a las 08:31

    ¡Hola @cristian-saez-cid !

    Para hacer el cálculo teórico se suelen utilizar las tensiones primarias y la flecha máxima, ya que son los más restrictivos y los que arrojan un menor espaciamiento entre soportes.

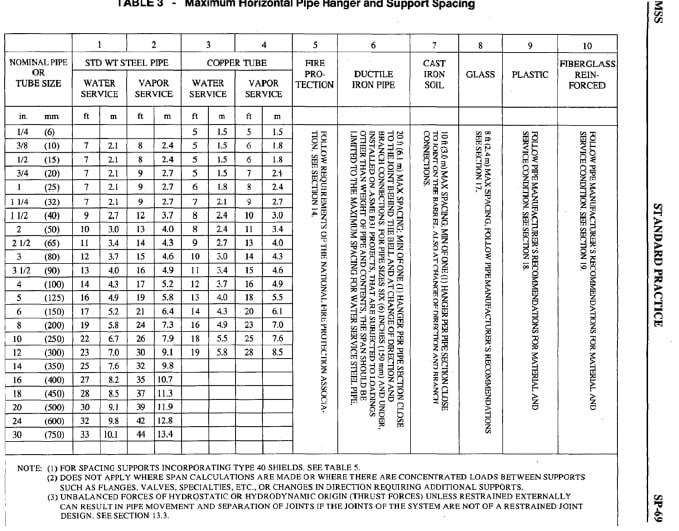

    No obstante, el procedimiento habitual para colocar soportes es acudir a tablas como la del MSS, que tenéis en la lección y que te adjunto en este post, para hacer una primera iteración.

    Con esta primera iteración, verificamos la flecha máxima en software como Autopipe, aunque si superamos la flecha máxima obtendremos marcas rojas y estaremos por encima del rango máximo de tensiones, como le comentaba hace poco Miguel a Plácido en este post (que fue muy interesante)

    https://formacion-industrial.com/foros/debate/rack-completo/#post-34521

    Si los soportes cumplen por carga sostenida, en segundo lugar se verifica por temperatura (o carga secundaria) y movemos u orientamos soportes para dirigir las expansiones.

    Esa sería la metodología habitual de trabajo para colocar soportes, espero te sirva 😄
