  • Dividir una cañería en varios puntos

    Publicado por Martín el 28 de noviembre de 2022 a las 23:43

    Buenas tardes,

    Quisiera saber si podríamos dividir una cañería existente, en varios puntos de ser asi, cómo sería?

    Muchas gracias!

    Martín respondió hace 1 año, 4 meses 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Miguel Ruiz

    Miembro
    29 de noviembre de 2022 a las 08:25

    Buenos días @Martin89 ,

    Para llevar a cabo la operación que comentas tenemos que modelar nuevos puntos encima de la tubería que ya está dibujada. Te explico:

    Tienes que posicionar el cursor en el extremo de la tubería que quieres dividir y pulsar en “Run”, como si fueras a modelar un tramo nuevo.

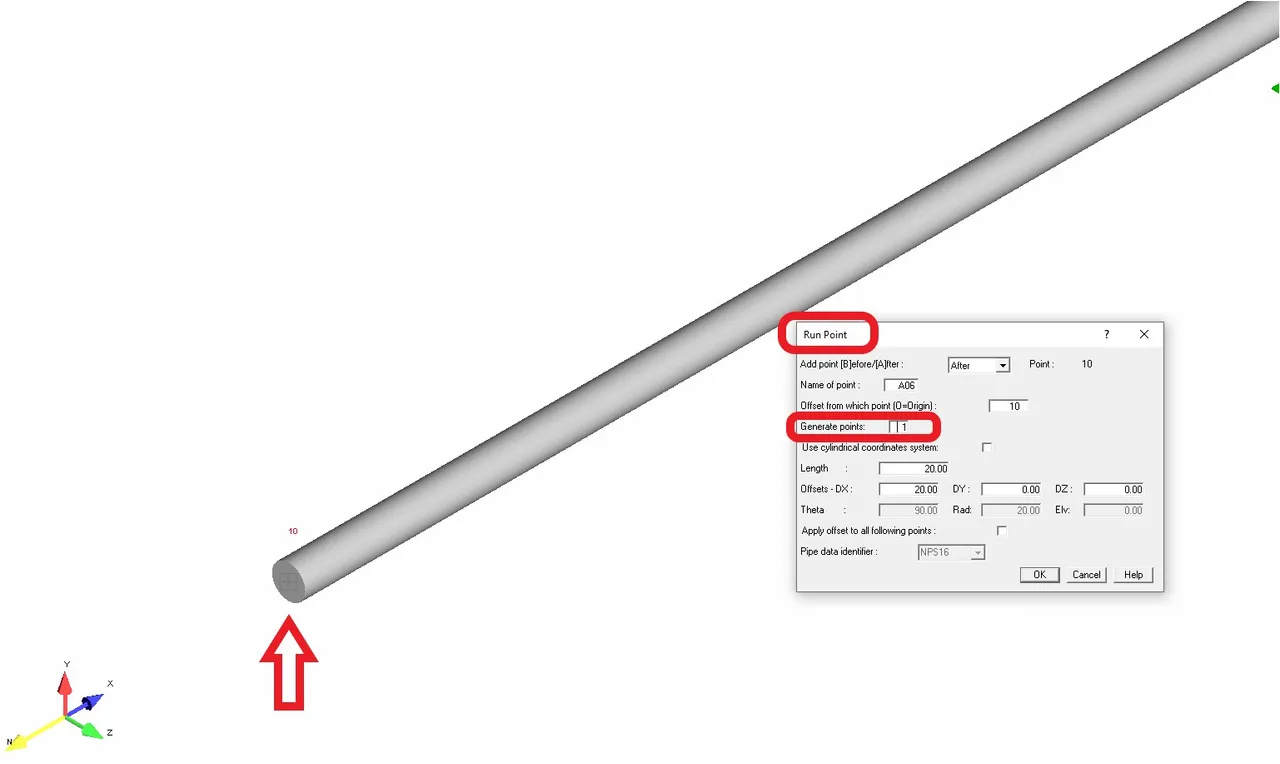

    Te aparecerá el cuadro de diálogo donde en el campo “Generate Points” podrás añadir los puntos nuevos que desees modelar (imagen 1).

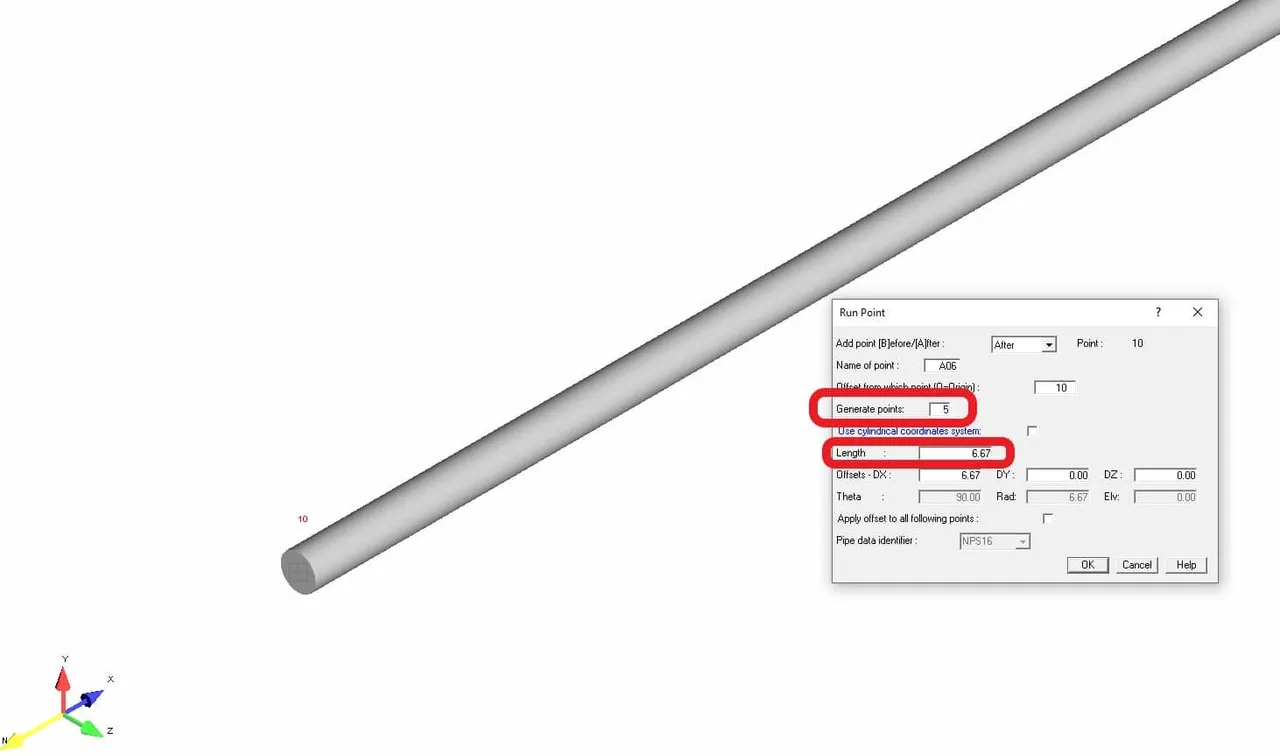

    Si cambias los valores de Generate Points, la longitud entre tramo se actualizará según el número de puntos (imagen 2).

    Por último solo tienes que asegurarte que los “Offset” están en la misma dirección y sentido que la tubería ya dibujada para que los puntos se dibujen justo encima (y no en otro tramo) y pulsar en OK.

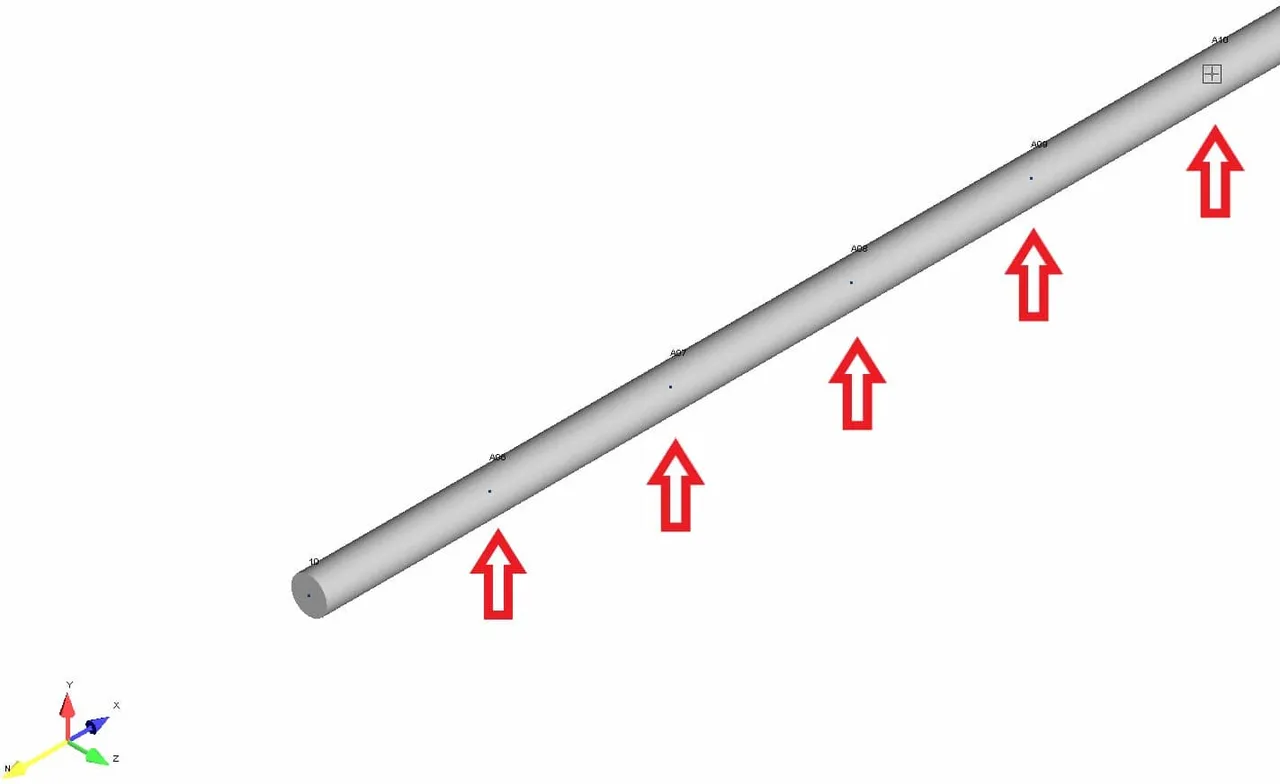

    El resultado final tendrá un aspecto como el de la imagen 3.

    Prueba a ver qué tal y me cuentas 😁

    Saludos!

  • Martín

    Miembro
    29 de noviembre de 2022 a las 22:40

    Excelente Miguel, muy práctica tu explicación.

    Gracias!
