Duda examen Soportación de sist de tuberías
Publicado por Hernán Emiliano Fuentes el 14 de septiembre de 2022 a las 22:30En la siguiente imagen me marcó como incorrecta mi respuesta. Tengo entendido que no se colocan soportes directamente en las válvulas sino en sus proximidades. Caso contrario les pido si me pueden explicar cómo sería esto.
Gracias!
Kurt Guillermo Seelaff respondió hace 2 años, 5 meses 3 Miembros · 3 Respuestas -
3 Respuestas
-
3842
Tutor
Master
¡Hola @h.fuentes !
Esta cuestión nos ha dado más de un quebradero de cabeza a los profesores, pero finalmente encontramos una solución en forma de respuesta “universal”.
La realidad es que cuando comenzamos el curso siempre teníamos la creencia de colocar los soportes cerca ce las válvulas pero no soportarlas en sí mismas, por si se producían fallos de estanqueidad en las uniones bridadas.
Pero ¿Qué pasa con esta solución?
Pasa que si tenemos válvulas de grandes diámetros y pesos considerables, el sistema se hace incalculable si no soportamos su válvula y su actuador e incluso pueden producirse grandes flexiones de no soportarlas.
Con el paso del tiempo hemos asistido a algunas conferencias donde se ve que la tendencia va cambiando y se están soportando las propias válvulas, de ahí esta respuesta al cuestionario. Aunque s cierto que las válvulas de pequeño diámetro pueden soportarse cerca, pero la tendencia general está siendo la soportación en válvula / equipo / filtro / elemento en línea…
Lo único que tienes que tener en cuenta es el tipo de soporte con el que trabajas y la geometría de la válvula ya que, por ejemplo, no podrás colocar un abarcón o line stop en una válvula de compuerta, por ejemplo. Pero sí soportes simples.

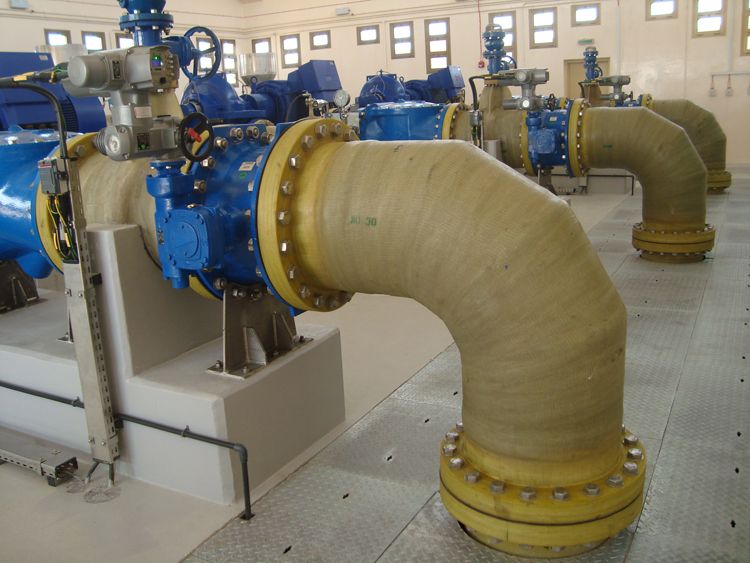

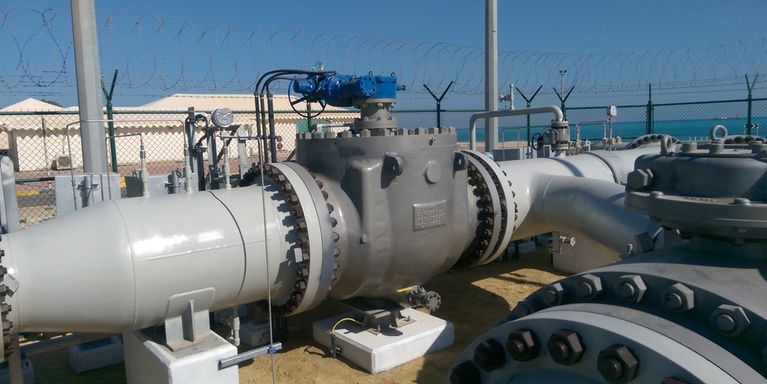

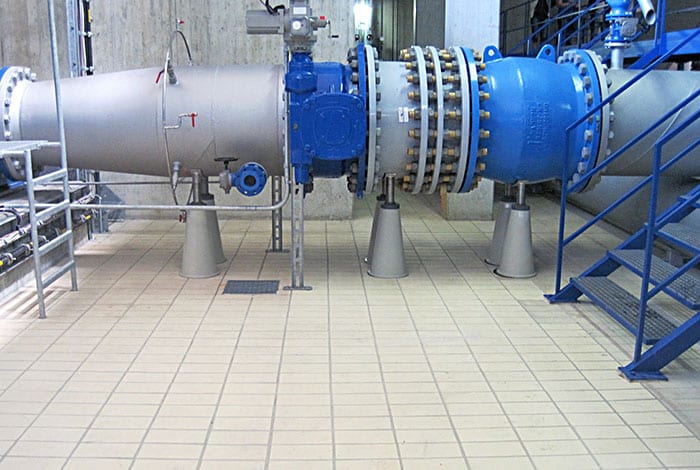

Te adjunto algunas fotos donde se aprecia bien el soportado de válvulas en la propia válvula.
Saludos!!
-
12470
Graduado
Master

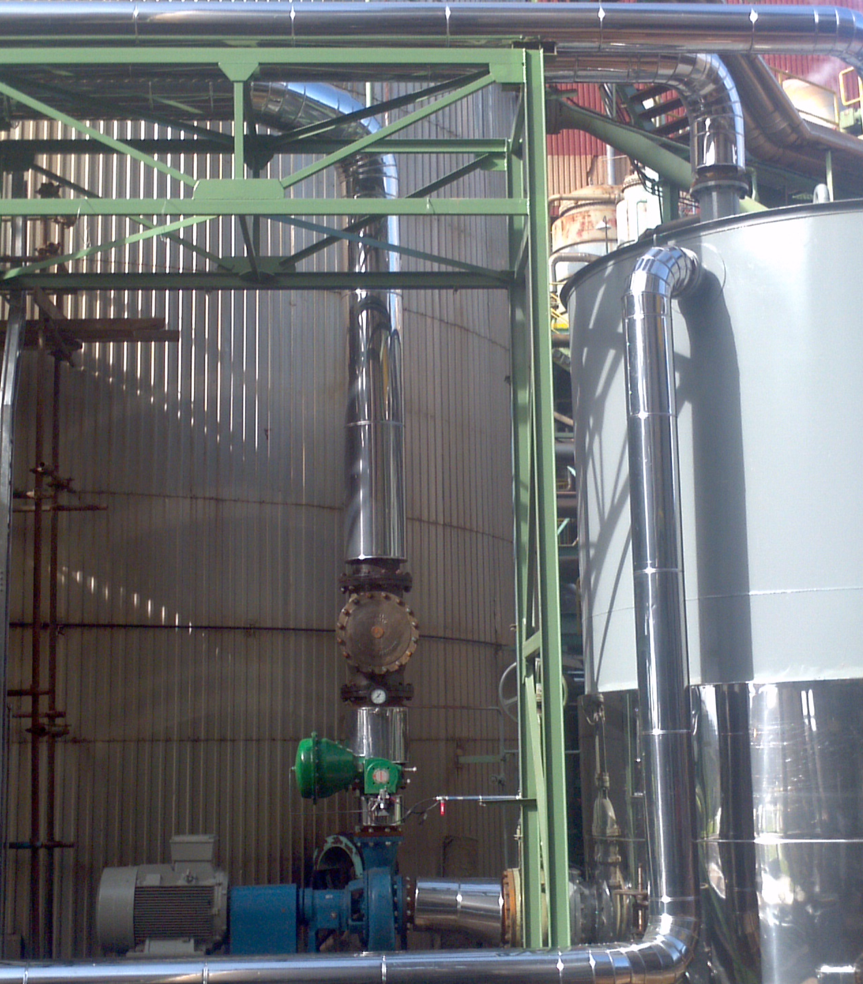

La soportación de cañerías es un tema que en el diseño y montaje habitualmente no se evalúa correctamente y posterior al montaje se tienen que agregar soportes. Como en el caso de la instalación de la bomba que esta en la foto, donde el peso de las válvulas descansaban sobre la brida de impulsión y el soporte de cañería mas cercano estaba sobre el rack.
