DUDA SOPORTE TIPO MUELLE (RESORTE)

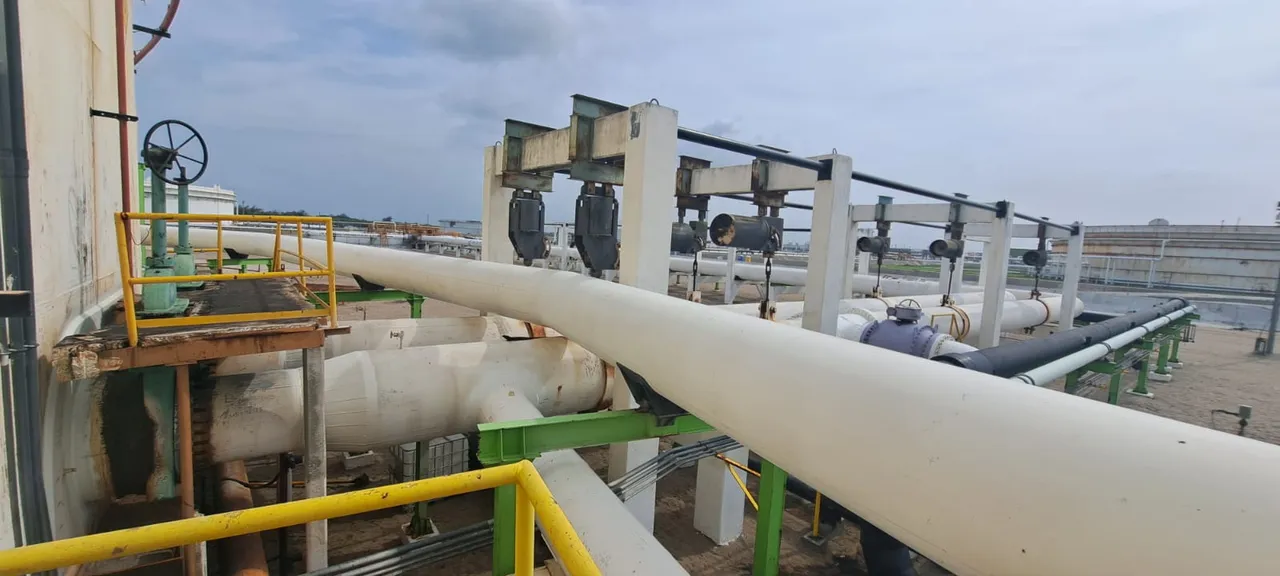

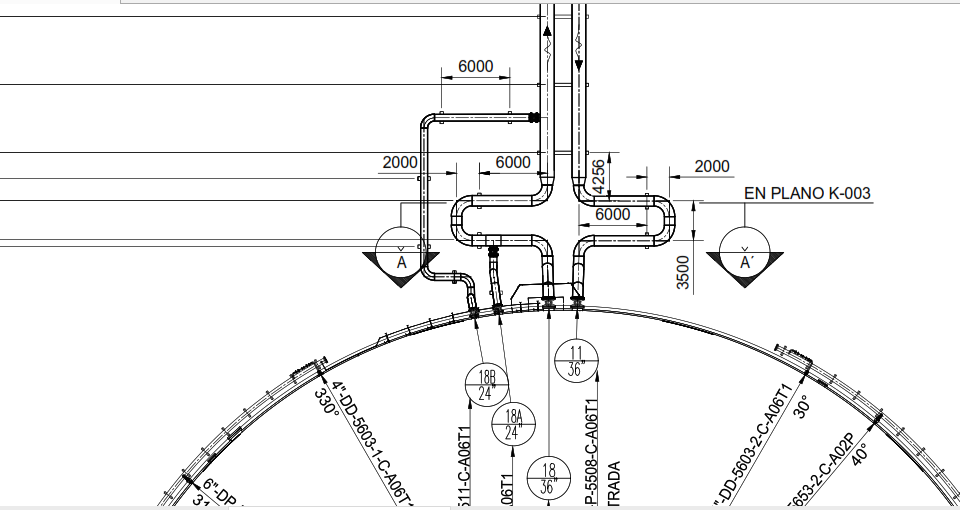

Hola Buenas tardes @luis-ramos tengo una duda, en un proyecto que estamos llevando acabo, sustituyeron los soportes tipo muelle (resortes) por liras de expansión ¿Qué tan viable es esto?, Adjunto imagenes de como están en la instalación (Imagen 1) y como se propuso para un nuevo proyecto en esa misma planta (Imagen 2), Saludos.
-
7 Respuestas
-
14251
Tutor
Piping
Hola @sergio-perez-vives !
Re ingeniería de Planta, lo que más me gusta 😬
A simple vista y sin saber nada sobre el estudio de estrés que ya tenéis, mi opinión sería hablar por hablar. Qué temperaturas y presiones se manejan? Qué fluido transporta? Por qué estaban ahí esos resortes?
Sí que tienes que tener claro una cosa. Los resortes sirven para una cosa y las liras para otra. Uno no sustituye al otro.
Un resorte acompaña a la tubería durante un movimiento. Entiendo que en esa conexión están previstas desviaciones en el eje Y vertical que hacen necesaria esa batería de soportes (Quizás un gran asentamiento del tanque?).
La lira de expansión sirve para absorber dilataciones y dirigirlas hacia sus codos, liberando el sistema de tensiones, entonces una lira no puede sustituir la función del muelle, y viceversa.
Quizás lo que se está intentando resolver es otro problema de temperatura para liberar cargas en el tanque y en la solución se han dado cuenta que los muelles no son necesarios.
Poco más te puedo decir sólo con las fotos 😅
-
462
Graduado
Iniciado
Hola @luis-ramos las condiciones son las siguientes:
Presión de diseño 2.2 kg/cm2 Presión de Operación: 2.0 kg/cm2
Temperatura de diseño: 80°C, Temperatura de Operación: 63°C
Fluido: Crudo Maya
Densidad: 0.9
Los resortes estaban ahi para acompañar a la tubería, adjunto documento de ese tema donde nos daban una explicación a detalle, saludos.
-
14251
Tutor
Piping
Hola @sergio-perez-vives ,
Vale, lo que suponía, tenéis un enorme asentamiento en el tanque.
Te doy mi opinión como docente:
Bajo mi punto de vista, la justificación que me envías está incompleta. Es un problema con más complejidad de lo que parece.

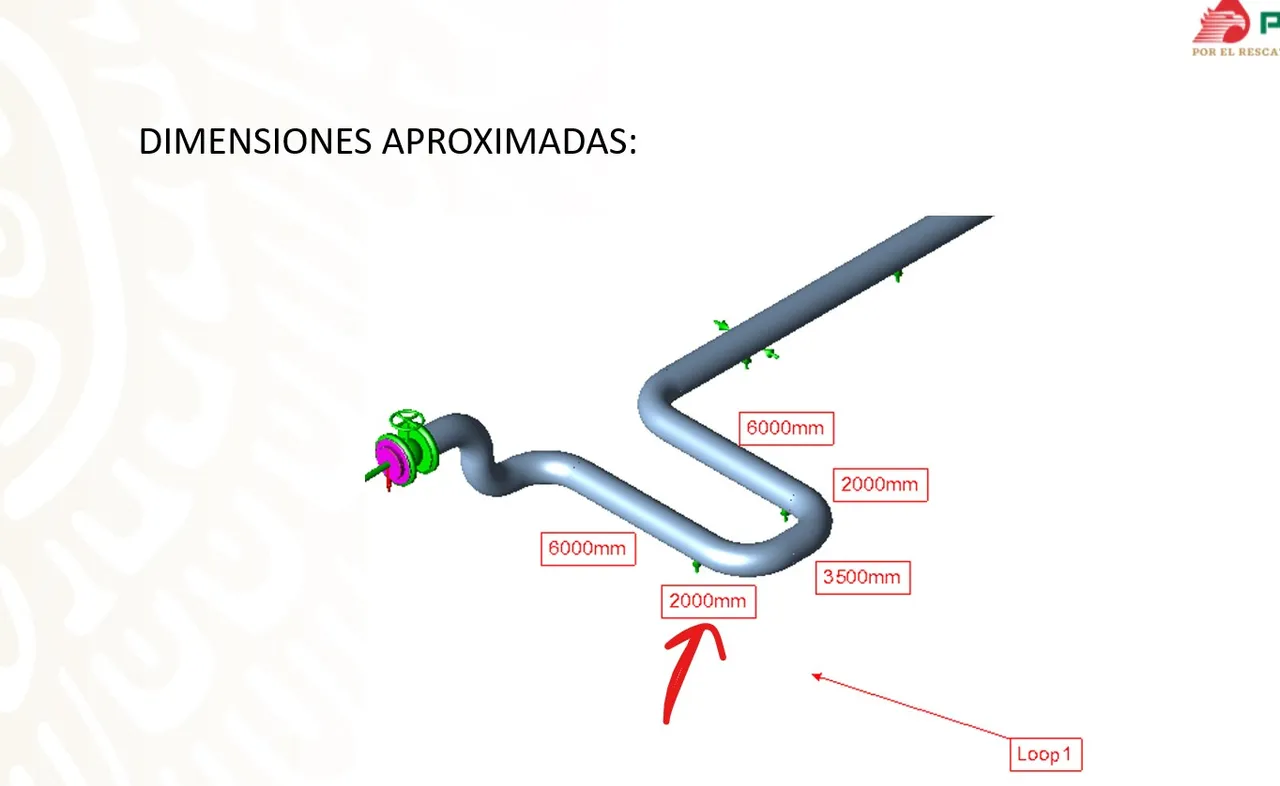

Habéis diseñado una lira de expansión para que absorba el asentamiento pero le habéis colocado un soporte justo después del tercer codo. (Imagen). Diría que ese soporte va a experimentar unas cargas desmedidas y quizás introduzca tensiones adicionales, todo el tramo de 6000 baja con el asentamiento contra él.
Además, con ese soporte ahí, el resto de la figura en U deja de absorber el movimiento en Y. Entiendo que queréis aprovechar la flexibilidad de toda la lira.
Adicional a todo esto, os conectáis a una válvula de ¿compuerta? y luego al tanque. Es primordial que verifiquéis los esfuerzos en las bridas de conexión de la válvula. Si los esfuerzos son excesivos romperéis el sello y la unión bridada.
Es un problema complejo, Sergio. No soy partidario de sustituir resorte por lira(mi opinión), pero te doy indicaciones sobre lo que yo haría con este modelo:
1. Verificar las tensiones del código (veo desplazamientos pero no tensiones).
2. Verificar cargas en soportes. ¿El fabricante de soportes puede soportar las cargas del estudio?
3. Verificar las reacciones en las bridas de conexión a la válvula y al tanque.
4. Hacer un estudio exhaustivo de bridas (rigidez según ASME SEC VIII div I o II)Prueba con esos tips para afinar bien el modelo y sacar mejores conclusiones. 😬
-
462
Graduado
Iniciado
Muchas gracias por tu apoyo @luis-ramos , otra consulta apenas voy adentrandome en esta área pero para el estudio de los asentamientos, como en este caso del tanque, ¿como puedo saber más de ello?, ¿Igual es parte del alcance del especialista en flexibilidad?, Saludos
-
14251
Tutor
Piping
Hola @sergio-perez-vives ,
Para la correcta ejecución de la unión de tuberías en un equipo con asentamiento deben colaborar dos especialidades.
1. Ingeniería civil: Queda de su lado proporcionar los valores de asentamiento (que veo bastante clara y bien definida en la presentación que adjuntabas).

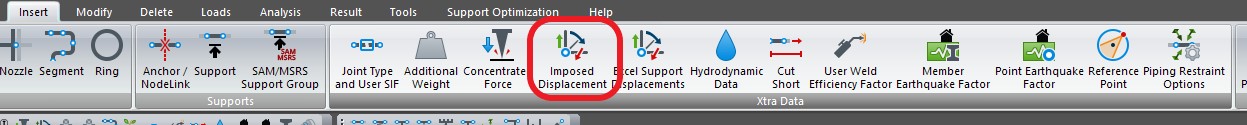

2. Ingeniería de piping/estrés: Queda de nuestro lado estudiar la tubería con el asentamiento aplicado para garantizar que cumpla por tensiones/desplazamientos/reacciones. Con Autopipe puede usarse la carga de “Imposed Displacement” que añade esta condición de desplazamiento en el extremo de unión.
La forma habitual de resolverlo es o con resortes o dotando al sistema de la suficiente flexibilidad para que absorba este desplazamiento.
Si cumplimos por tesniones/desplazamientos/reacciones, problema resuelto 😃
-
-
-
-
-
502
Alumno
Iniciado
Hola Buenas tardes @sergio-perez-vives , y no han pensado en meter una solución hibrida con juntas giratorias? De que diámetro es tu tubería?
Saludos!
-
462
Graduado
Iniciado
Hola buenas tardes @erickmartinez el cliente no nos permite utilizarlas, además me parece que para 36″ no existen, gracias por tu comentario. Saludos.
-
