DUDAS AUTOPIPE
Hola profesor @miguelruizautopipe

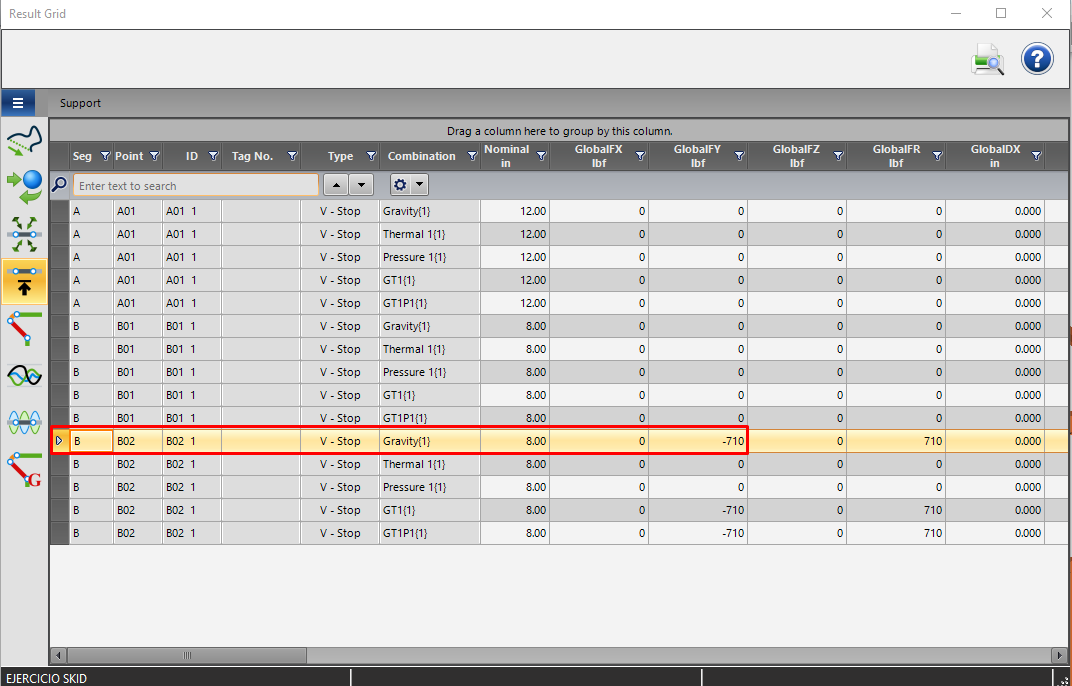

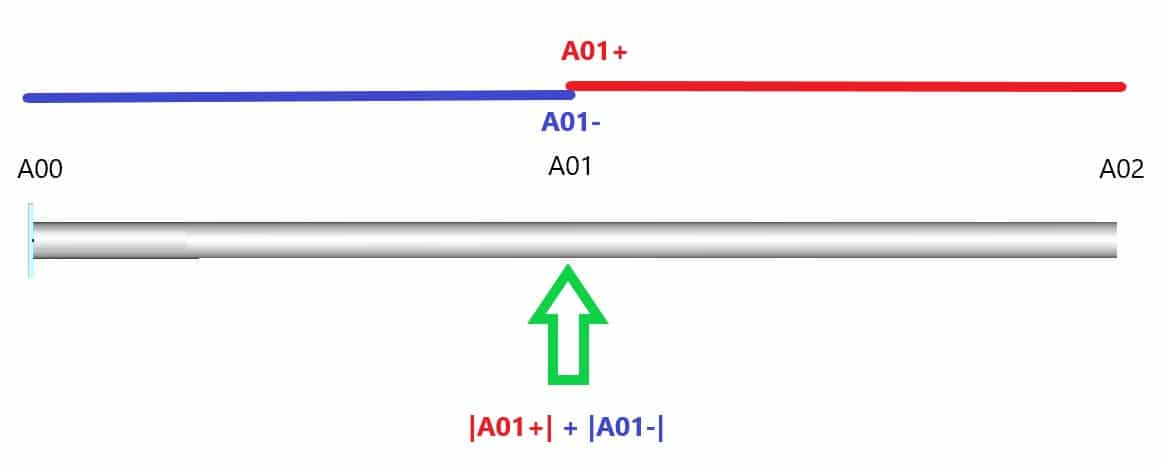

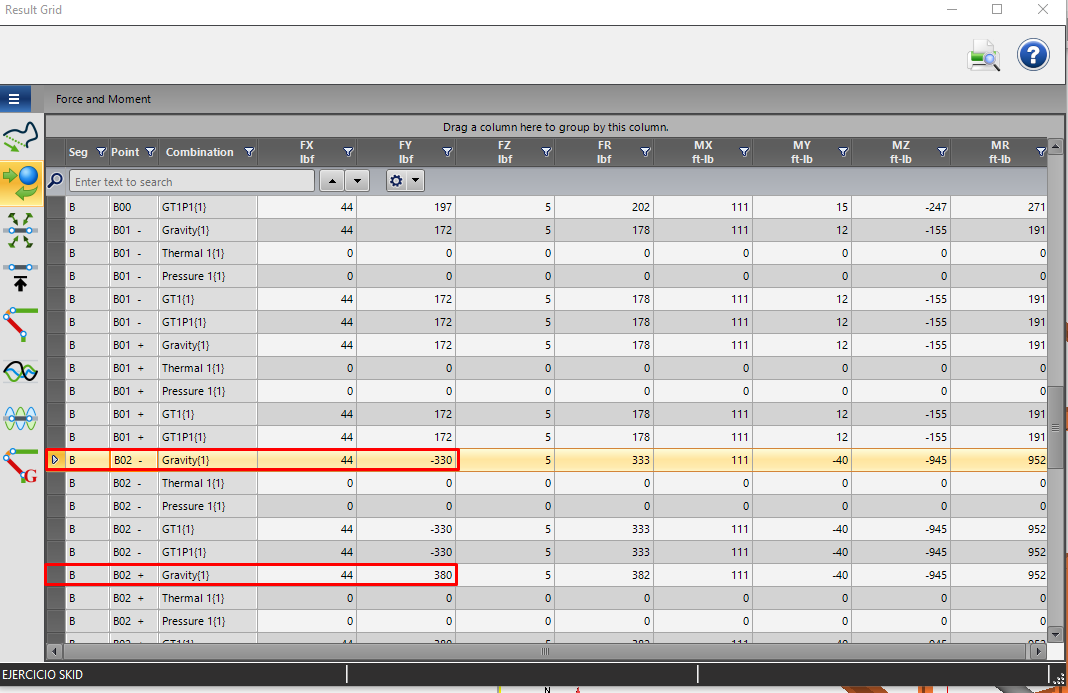

1. De acuerdo a la explicación que dio en el foro (imagen 1) los valores del grid de force and moment – y +, en el apartado de soportes son la suma de los dos valores antes mencionados, imagen 2 y 3.
La suma es absoluta, ¿pero siempre seran negativos porque la carga es en sentido de arriba hacia abajo en sentido -Y?
2. de los resultados del GRID tenemos FORCE AND MOMENT, RESTRAINT y SUPPORT.
¿Cuáles son los datos que debemos compartir con el área civil para el diseño de los soportes?
saludos
-
6 Respuestas
-
14346
Tutor
Piping
Hola @Luisdavid !
Puedes etiquetarme a mi para todas tus cuestiones de Autopipe 😁
1. Justamente, Autopipe suma las contribuciones de ambos lados de la línea soportada. En este caso, como el soporte es inferior, la sumatoria se representa con sentido Y negativo.
2. Siempre SUPPORT, porque tiene la suma de ambas contribuciones. RESTRAIN es para los tipo “anchor” que tengas modelados.
Saludos!
-
993
Graduado
Iniciado
Claro que si profesor @luis-ramos, asi lo haré desde hoy en adelante.
1. ¿Entiendo que en este caso es porque la tubería esta haciendo el peso hacia abajo?

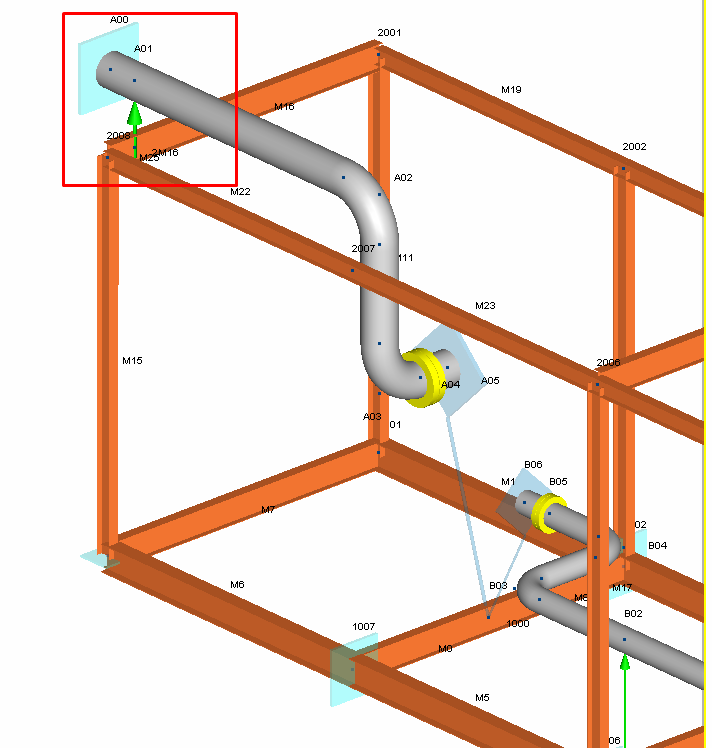

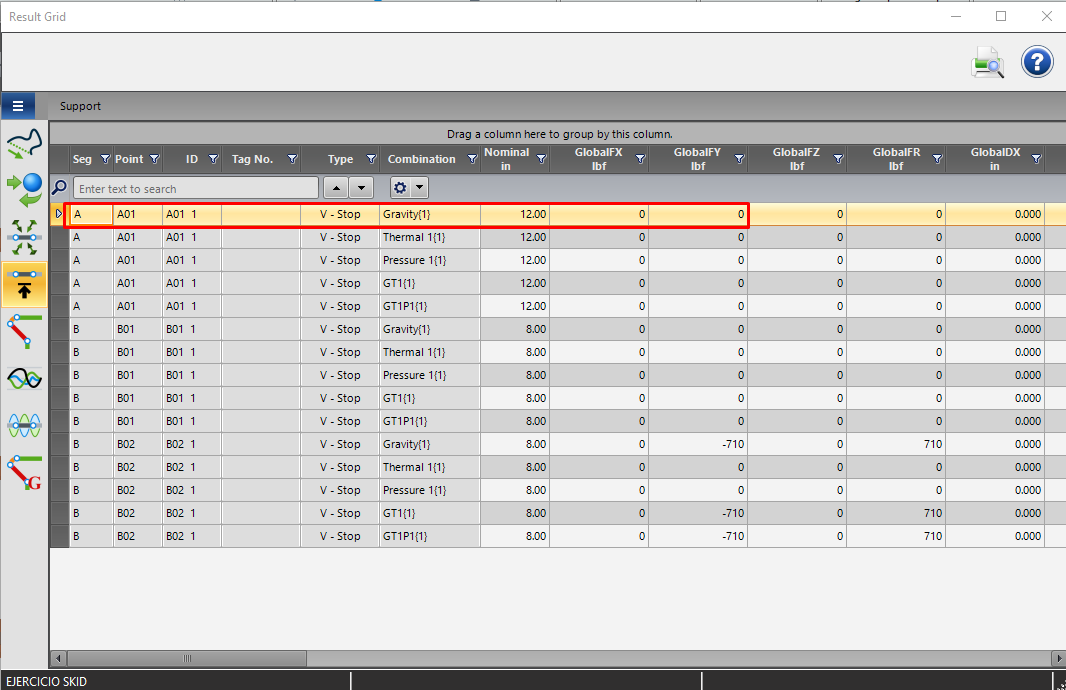

2 En el caso de la imagen 4 y 5 adjuntas entiendo que en SUPPORT el resultado es 0 por que todo el esfuerzo esta sobre el anchor. ¿Es correcto?

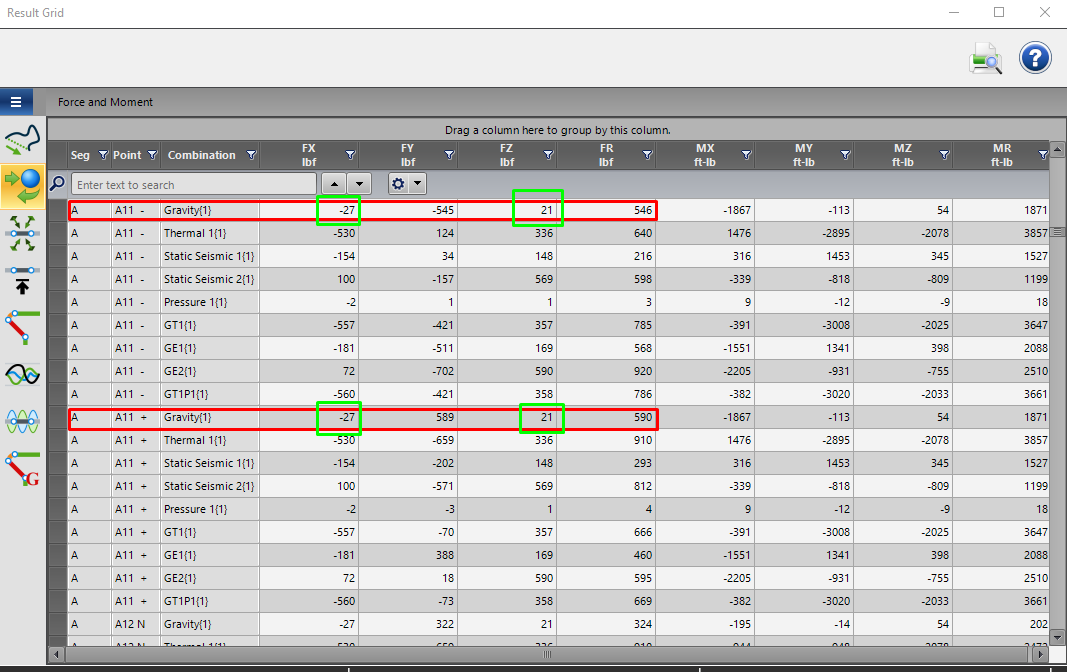

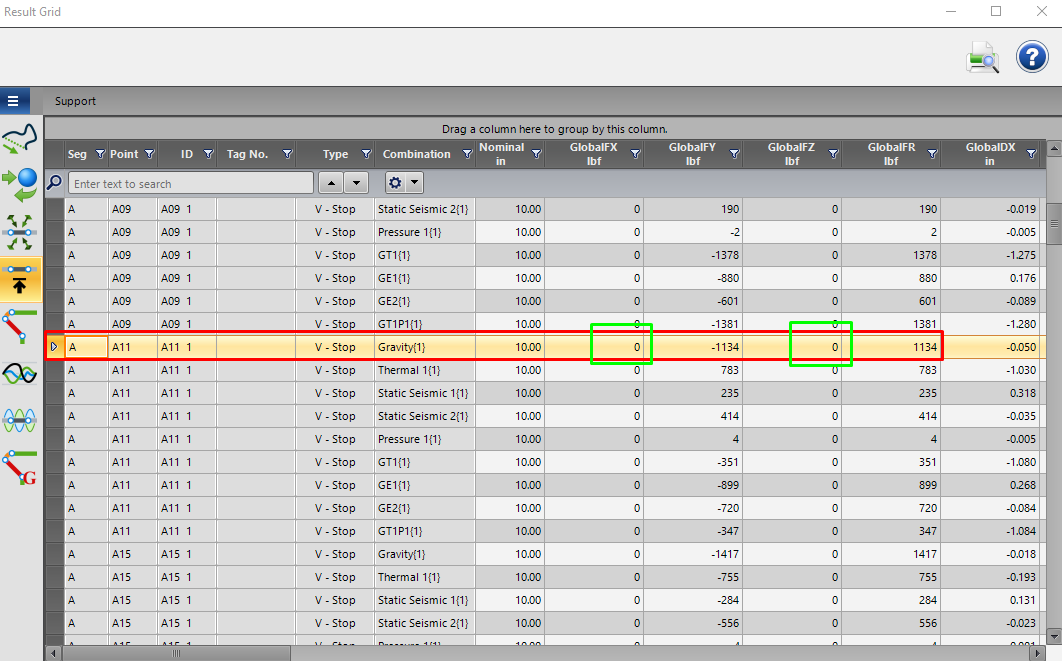

3 ¿En es caso de los ejes X y Z por que los valores son 0? adjunto imagen 6 y 7
Saludos
-
14346
Tutor
Piping
Hola @Luisdavid !
Sólo me aparecen en el post las imágenes 5, 6 y 1. Voy a intentar ayudarte suponiendo lo que comentas 😉
1. Sí, correcto. Aquí la carga es vertical hacia abajo. (Puramente peso de la tubería)
2. Este no lo entiendo muy bien, dónde aparece 0?
3. Es porque no se está ejerciendo fuerza en esos ejes. Si te fijas, el caso de presión y temperatura es el ambiente. Aquí la prioridad es el estudio de transferencia de cargas al rack.Saludos!
-
993
Graduado
Iniciado
Hola profesor @luis-ramos
Una disculpa, vuelvo a adjutar las imagenes, el 3, 4 y 5 son de la pregunta 2, 6 y 7 de la pregunta 3.

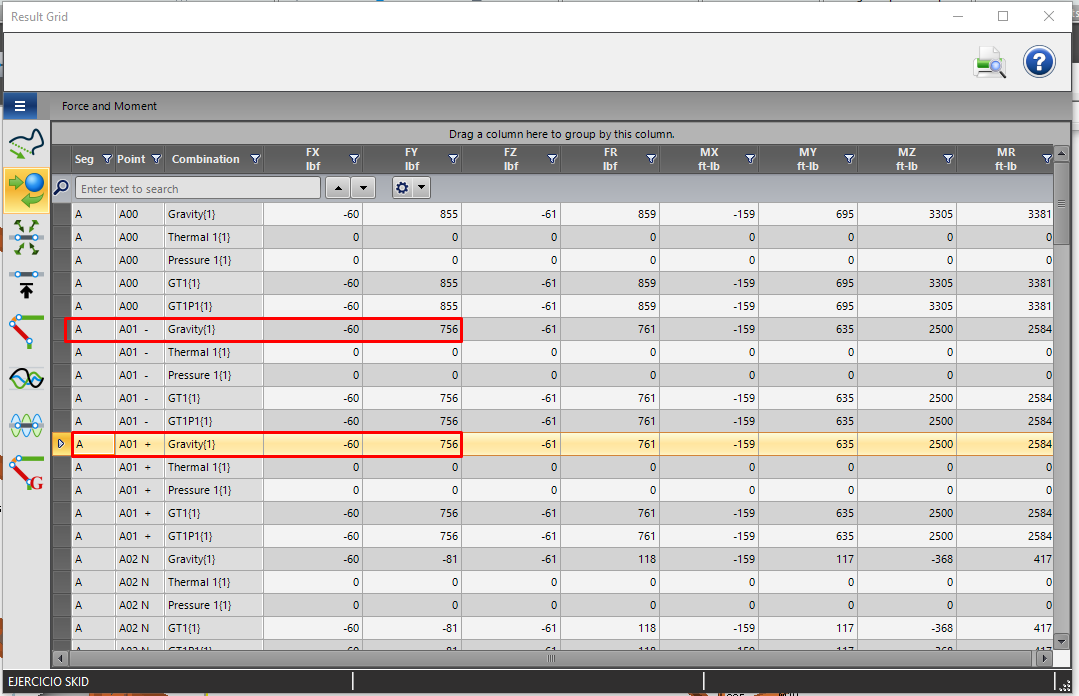

1. Volviendo al tema de los dos valores en el mismo punto, (ejemplo A01+ y A01 -) en el apartado de FORCE AND MOMENT, a que se debe que esos 2 valores se presenten asi, hay un esquema o algun libro que represente eso, ya que se hace confuso por que al final para el soporte es la suma de los 2.
saludos
-
14346
Tutor
Piping
Hola @Luisdavid !
Vale, listo.
Entonces respondiendo a la pregunta 2: Sí, es correcto. Hay fuerza y momento pero la carga del support la recibe el anchor.
En cuanto a la representación con +/- me temo que es la forma que tiene Autopipe de hacerlo, y es la correcta. Ten en cuenta que las fuerzas deben cumplir la ley de acción-reacción. Por ese motivo Autopipe las muestra así.
A civil puedes enviarle directamente las cargas en support, así sería más sencillo para ellos.
Saludos!
-
-
-
