  • Dudas cálculo de tensiones

    Publicado por Antonio Pérez García el 6 de mayo de 2021 a las 19:57

    Muy buenas a todos.

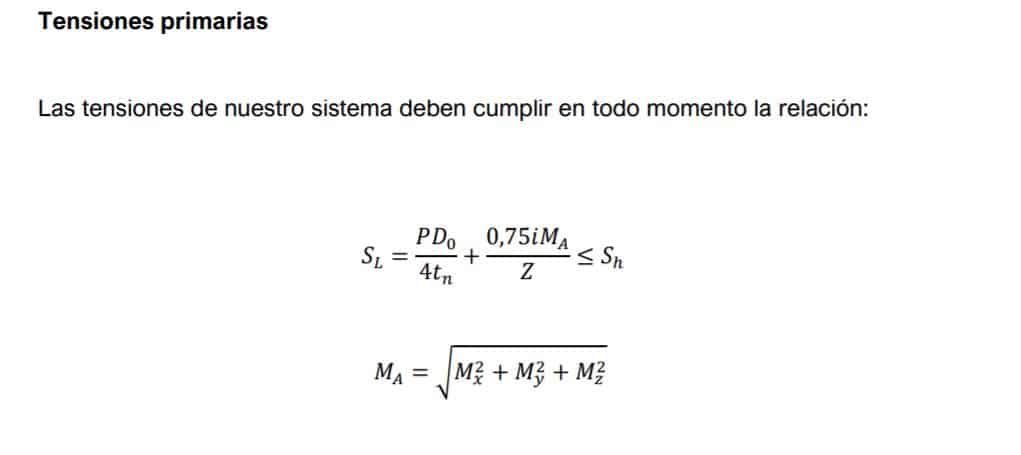

    Tengo esta vez una duda un poco básica y algo distinta a las demás. Dada la ecuación para el cálculo de las tensiones primarias (imagen 1

    Vemos como depende de los momentos sobre la tubería. Mi duda es ¿Cómo se calculan estos momentos Mx,My y Mz en una tubería? ¿Que pása cuando tenemos uniones o un sistema de tuberías más complejo?

    A parte de la teoría, si alguien tiene algún ejercicio resuelto que sirva de ejemplo se lo agradecería mucho.

    Un saludo a todos.



    David Israel García Viana respondió hace 11 meses, 3 semanas 3 Miembros · 3 Respuestas
  • 3 Respuestas
  • Formación Industrial

    Administrador
    11 de mayo de 2021 a las 11:09

    Hola Antonio!

    Este tipo de fórmulas nos ayudan a conocer de donde vienen los números que nos arrojarán los software de cálculo. Realmente nadie calcula estos momentos a mano ya que serían tremendamente complejos de calcular ( si ya de por sí es complejo en una tubería recta, imagina en sistemas complejos)

    Este tipo de momentos se calcula considerando nuestra tubería como una viga circular hueca sometida a diferentes cargas. Es decir, aplicando teoría de resistencia de materiales, correspondientes a los momentos flectores y torsores respectivamente.

    El cálculo y deducción son densas y requieren de cálculo matemático avanzado. No obstante te dejo un par de artículos de wikipedia donde se explica claramente el cálculo de estos momentos:

    https://es.wikipedia.org/wiki/Momento_flector

    https://es.wikipedia.org/wiki/Torsi%C3%B3n_mec%C3%A1nica

    Ya te digo, no te agobies si ves que hay muchos términos que no entiendes ya que se requiere una alta formación en cálculo y, realmente, nunca se aplica de esta forma en la vida real.

    Espero haberte ayudado Antonio!!

    Saludos!



    • Antonio Pérez García

      Miembro
      13 de mayo de 2021 a las 19:28

      Muchas gracias Luis, ha sido de mucha ayuda.

      Entonces , a ver si lo he entendido bien, con nuestro software de cálculo podremos obtener el valor de S_L y ya posteriormente compararlo con el valor de S_h ¿Correcto?

      A mí me preocupaba un poco eso, el saber como podemos comprobar este criterio cuando tenemos un sistema de tuberías.

      Un saludo

  • David Israel García Viana

    Miembro
    8 de abril de 2023 a las 03:48

    Puedes revisar las figuras 319.4.4A y 319.4.4B para ver el tema de los momentos, en ASME B31.3
