Dudas PDF “TIPOS DE CONEXIONES”
Estimado @luis-ramos ,
De la lectura “TIPOS DE CONEXIONES” he juntado las siguientes dudas:
1.- Se indica que Machihembrado = RF en página 10, lo cual ya me llamó la atención, luego leyendo las descripciones de caras de encaje anular tipo 1 (M&F) me parece que esa sería en realidad un machihembrado, entonces quedo con la duda si hay alguna equivocación de tipeo o un tema de termonologías por uso y costumbre u otro aspecto.
2.- ¿Sería posible compartir más imágenes aclaratorias de lo que son las bridas tipo M&F y T&G? ya que hasta ahora no me ha tocado especificarlas ni instalarlas.
3.- A modo de sugerencia (para ediciones posteriores del curso por ejemplo), podría complementarse la tabla de la página 22 (Equivalencias ASTM), con los materiales de pernos/espárragos, tuercas y golillas (arandelas). También sería bueno complementar con los respectivos rangos de T° y creo que se tendría toda la información necesaria para selección de materiales de todos los componentes en una sola tabla.
4.- Favor aclarar diferencias entre GMAW y FCAW, ya que las descripciones del pdf son casi idénticas.
5.- A modo de información, al manguito en Chile le llamamos “Copla SW”, existiendo la versión recta y tipo reducción.
6.- Tal vez esta sea la más importante, porque es algo muy común en campo pero donde también existen muchas confusiones y discusiones de interpretación, al menos en mi experiencia ¿Será posible compartir imágenes, links, infografía o algún otro tipo de material que aclare lo indicado en la última página respecto a “Norma práctica para realizar diseños”. Por ejemplo: interpretar correctamente lo que es cuello y cara(s) en uniones entre cañerías.
-
1 Respuesta
-
14616
Tutor
Piping
Hola @luiscaceresriquelme ,
1. Efectivamente, había un error de tipeo en esa versión. Las caras machihembradas se tratan después. Hemos subido una nueva versión actualizada. También hemos actualizado la leyenda de la imagen M&F por T&G.
2. De T&G sólo tenemos la que aparece en el curso. Si te das cuenta es una brida de encaje. La cara macho tiene un resalte y la cara hembra tiene un canal donde entra este resalte.

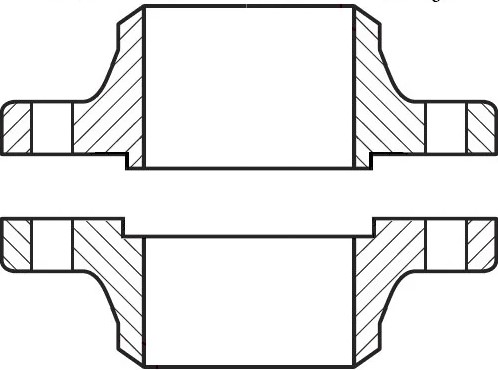

De M&F no tenemos imagen, pero el encaje es como la sección que te adjunto. Una parte es como una RF y la otra tiene un vaciado mecanizado donde encaja esa cara elevada.3. Por temas de copyright y derechos de uso no podemos compartir toda la información necesaria para diseñar sin usar las normativas. Igualmente, anotamos la sugerencia para futuras ediciones.
4. La diferencia está en el hilo. Fíjate que GMAW dice “hilo sólido continuo” y FCAW dice “hilo relleno continuo”. En el FCAW la protección se realiza al fundirse la materia prima de este hilo, en GMAW el gas de protección es externo. Una diferencia sutil pero importante.
5. Gracias! Siemrpe es bueno saber terminología en todas las zonas geográficas.
6. Buena idea. Lo estudiamos para incluir una infografía adicional al final de esta lección y complementar el estudio.
