Dudas tablas
Publicado por Marcos Garcia el 11 de julio de 2022 a las 11:18Buenas,
Me surgen algunas dudas sobre las tablas:
– En el ejercicio de la teoría de selección de Bridas con DIN, dice que la clase es 1C1 pero tira la linea horizontal para 1C2
– La tabla de P/T de DIN, ¿Hay que interpolar? Ya que sino no me sale el código de ninguna de las respuestas dadas
Un saludo
Marcos Garcia respondió hace 2 años, 9 meses 2 Miembros · 4 Respuestas -
4 Respuestas
-
13297
Tutor
Piping
¡Hola @marcosgarcia !

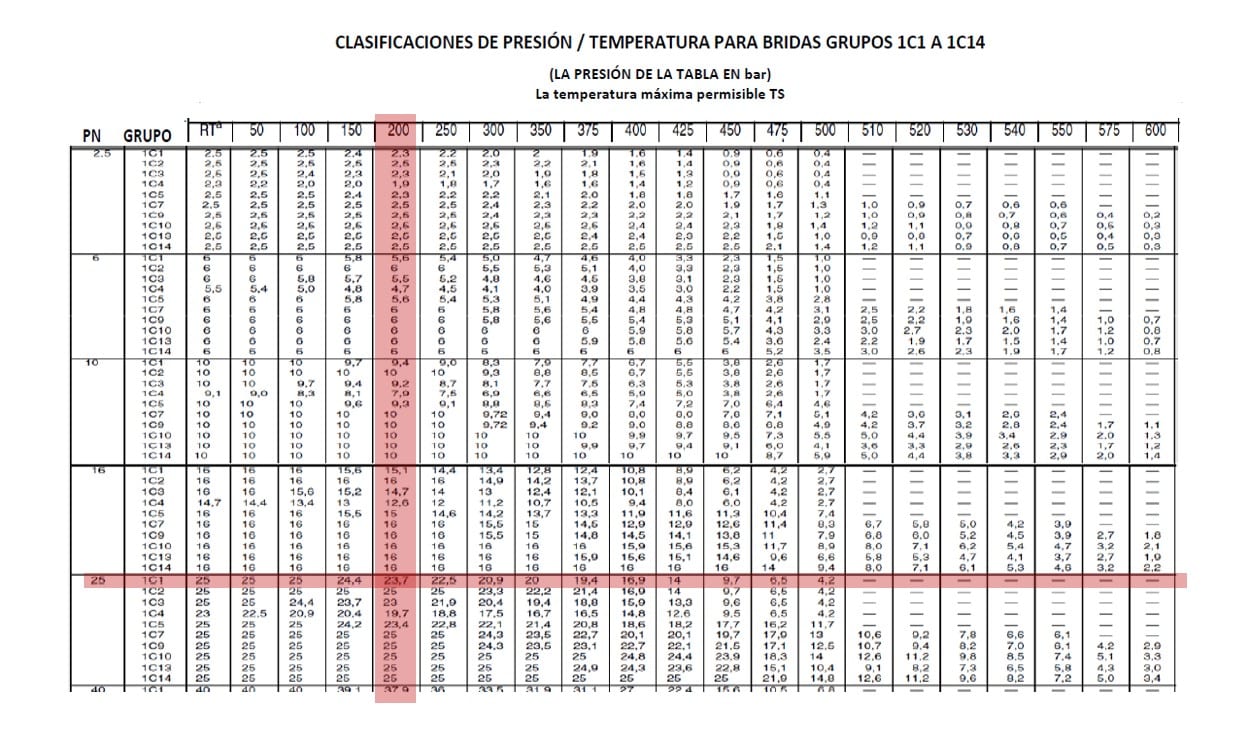

Tienes razón, se ha debido mover la línea al pasar el contenido a PDF. Lo hemos sustituido por cuadros transparentes para que se vea claramente. (adjunto imagen). La solución permanece inalterada como 1C1 PN25.
En cuanto a la segunda cuestión, no interpolamos, lo que hacemos es elegir en valor inmediatamente superior. En los ejemplos aplicados, justo después de las condiciones de presión y temperatura que aparecen en cursiva, cita la coletilla de elegir el valor inmediatamente superior.
Es decir, si nuestra brida tiene que soportar 5 bares y nos aparecen los valores de 4,7 y 6,3, cogeremos la brida con el PN asociado a 6,3.
Si te quedan dudas coméntamelo y lo vemos 😉 ¡Saludos!
-
707
Graduado
Iniciado
Vale Luis, ahora lo entiendo. Creía que PN era la presión en Bares y acabo de darme cuenta que la presión en bares es lo que está dentro de la tabla y la columna de PN es la clase de la conexión que es lo que vamos buscando.
Solventada mi duda, gracias!
-
13297
Tutor
Piping
Genial! Cuando te acostumbres a trastear con estas tablas verás que es algo sencillo.
Por cierto, menudo ritmo de estudio, lección de tipos de conexiones ya!. Recuerda que aunque termines el curso seguirás recibiendo los mails de actualizaciones de temario y podrás seguir participando en los foros y en todo lo relacionado con la plataforma.
Si planteas alguna consulta y no contestase nómbrame usando el “@” y escribiendo a continuación “ramos” te saldré de los primeros, así me llega una notificación a mi perfil 😀
¡Saludos!
-
707
Graduado
Iniciado
Perfecto, gracias Luis.
Si jaja, la verdad que quiero aprovechar este tiempo de menos trabajo y vacaciones para aprender y hacer este curso. Además está muy interesante, todo es muy visual y engancha mucho. Mañana empezaré con los temas de Autopipe, seguro que ya manejando el software se hace incluso más atractivo al estar trabajando directamente con cosas reales.
