Ejercicio MODELO DETALLE BOMBA CENTRIFUGA
Publicado por Juan Alberto Rojas Fayor el 17 de febrero de 2023 a las 20:22Hola saludos, descargue el modelado de BOMBA CENTRIFUGA, quisiera la explicacion de este ejercicio.
Miguel Ruiz respondió hace 1 año, 12 meses 2 Miembros · 1 Respuesta -
1 Respuesta
-
3898
Tutor
Master
Buenos días @juanalbertorojasfayor ,

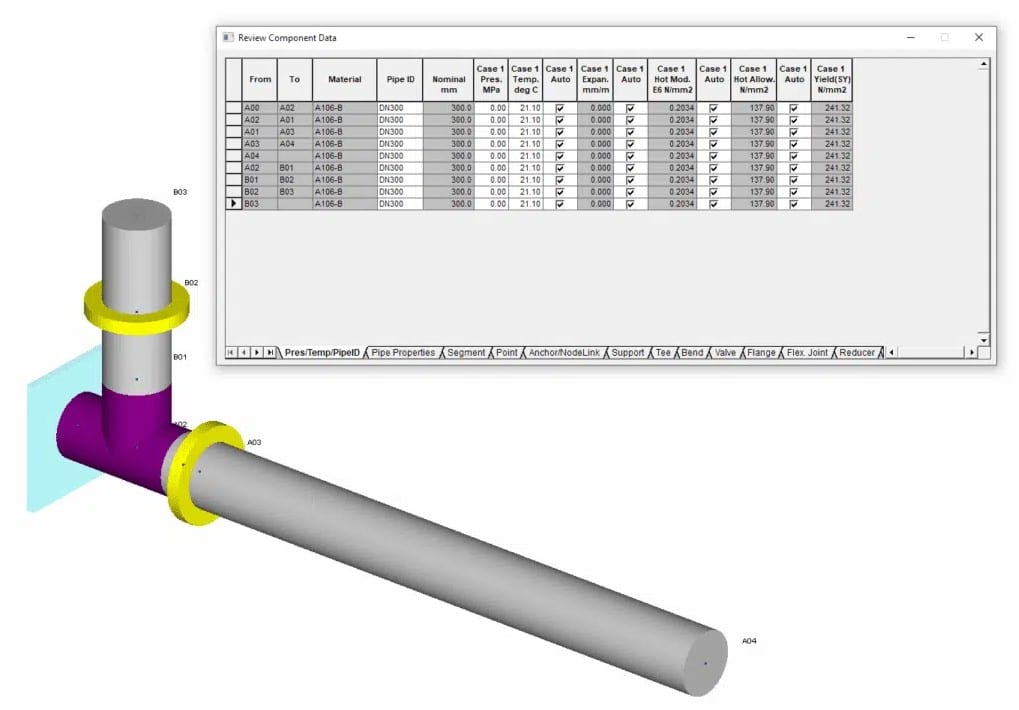

Este modelo es la aproximación más sencilla de bombas (junto con los anchor). LO único que tenemos en cuenta aquí es que convertimos en rígido el cuerpo de la bomba (igual que utilizábamos el comando “Rigid” para los trunnion) y colocamos los puntos de conexión.
Así incurrimos en un pequeño error de considerar totalmente rígido el cuerpo de la bomba, pero a nivel visual queda más detallado.
A nivel personal, no es mi opción preferida, por eso la pusimos la última en los modelos, yo prefiero el modelado como equipo rotativo o incluso modelar la bomba completa si se trata de un análisis pequeño.
Pero está bien que sepáis que también es una posible alternativa en Autopipe 😁
