  • Miguel Ruiz

    Miembro
    10 de febrero de 2023 a las 08:25
    3898
    Tutor
    Master

    Buenos días @cristian-saez-cid .

    En esencia, estos elementos son elementos rígidos, y podemos modelarlos como tal en Autopipe de este modo:

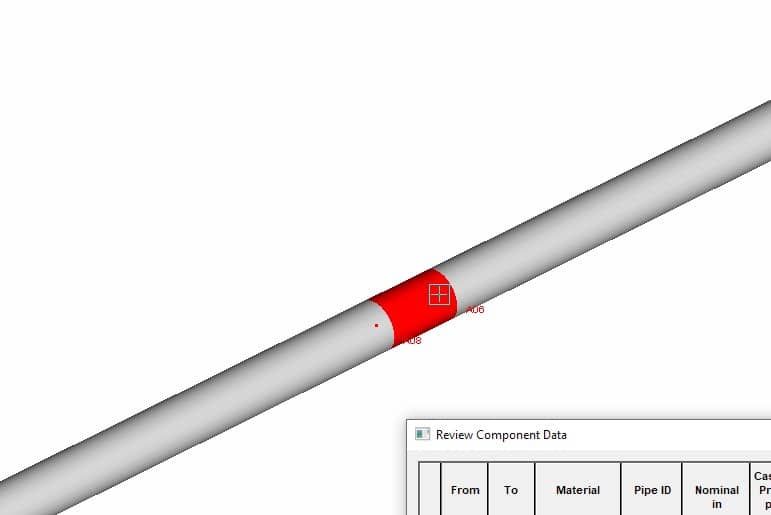

    Imagina que tenemos un segmento formado por dos puntos donde vamos a colocar un medidor de flujo (imagen 1).

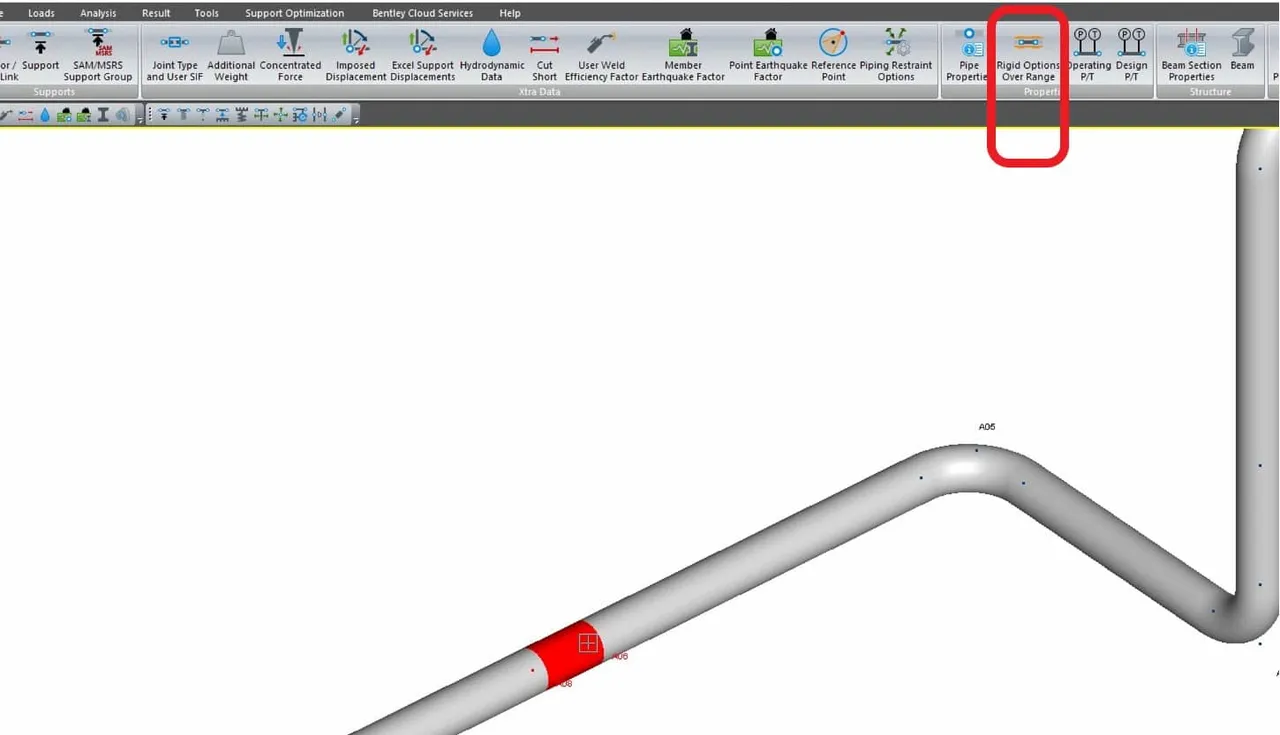

    1. Seleccionamos el segmento y añadimos propiedades rígidas (imagen 2) . Esto lo resaltará en morado indicando que ahora es un elemento rígido. (imagen 3).

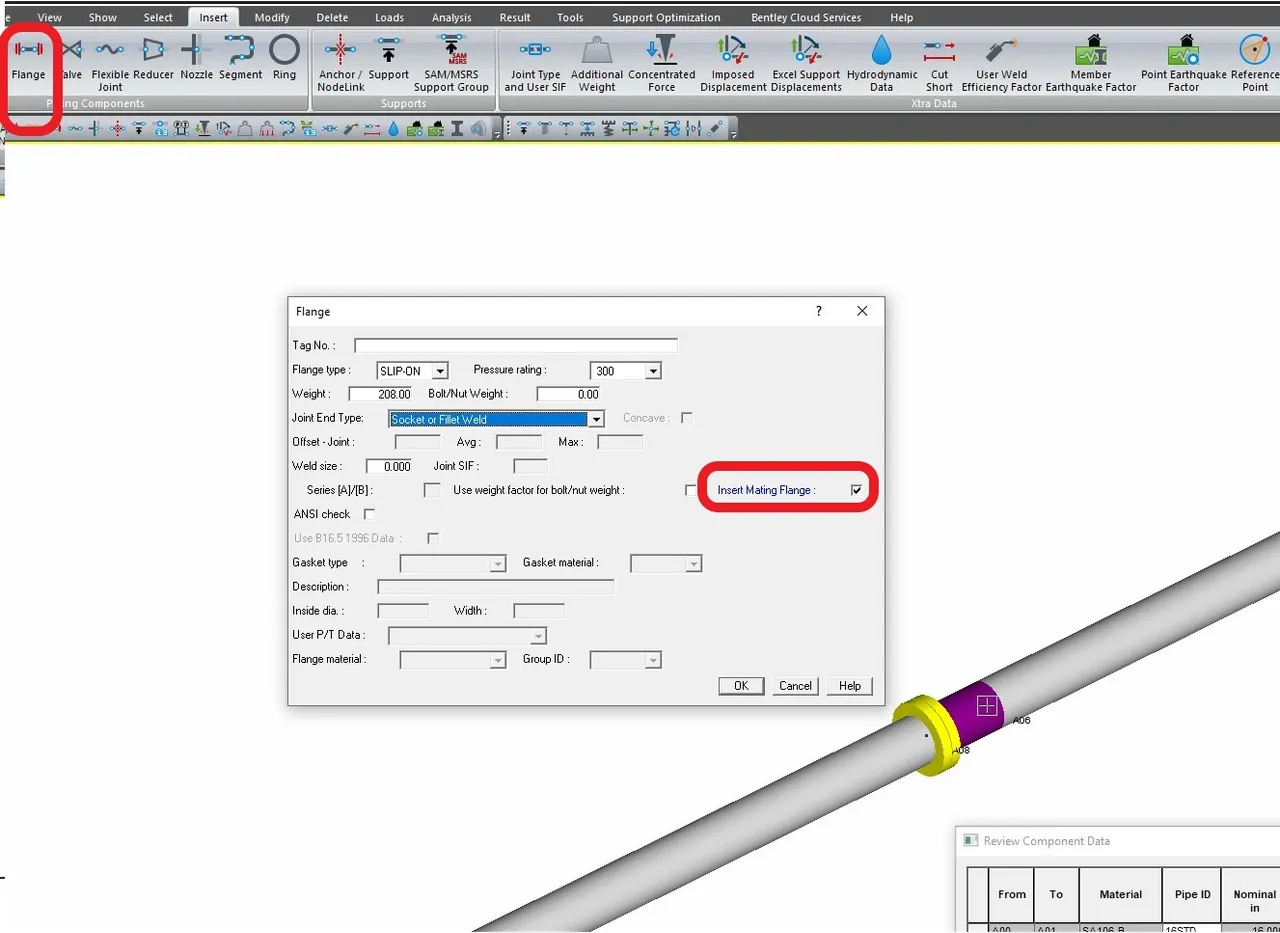

    2. Ahora sólo tenemos que añadir bridas a cada lado. Elegiremos bridas slip-on rating 300 a modo de ejemplo. Y marcaremos la opción “Insert mating flange” para que inserte el conjunto bridado completo (imagen 4).
    3. Repetiremos la misma operación en el otro lado y tendremos el elemento modelado.

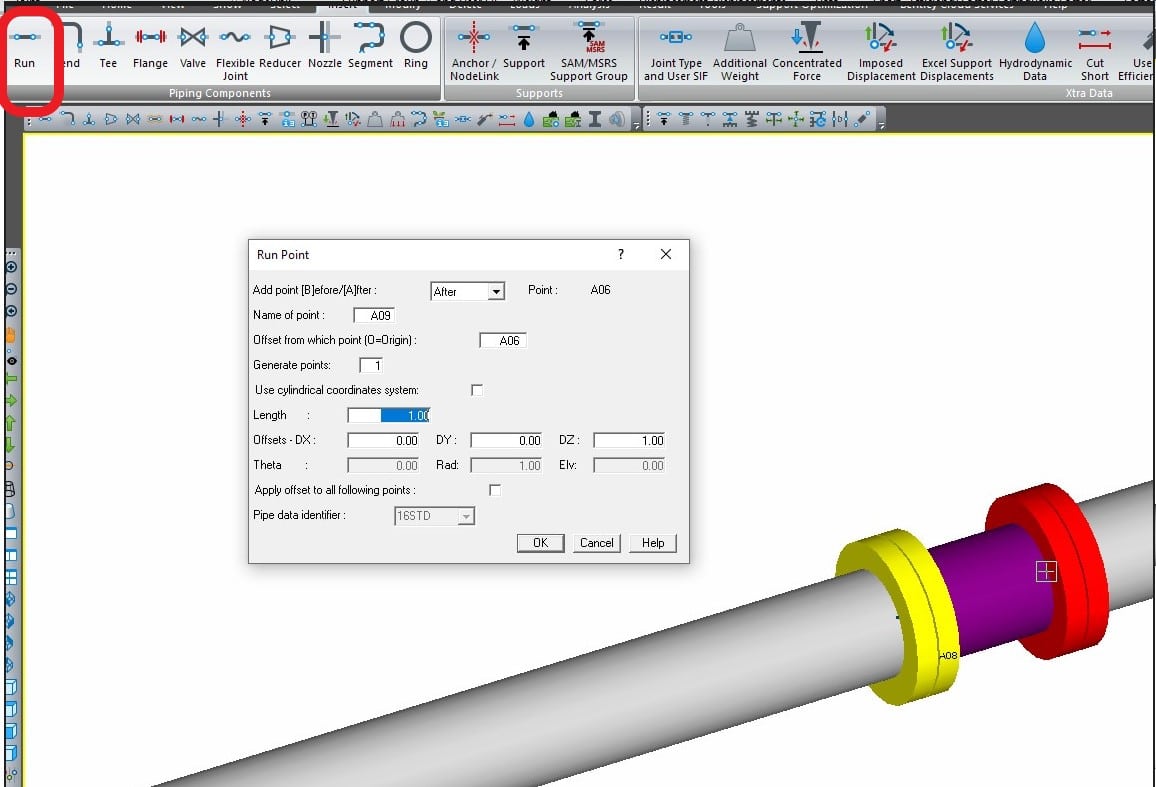

    4. Ahora modelamos un punto intermedio en el elemento con el comando “Run” que nos servirá para introducir su peso propio (imagen 5).

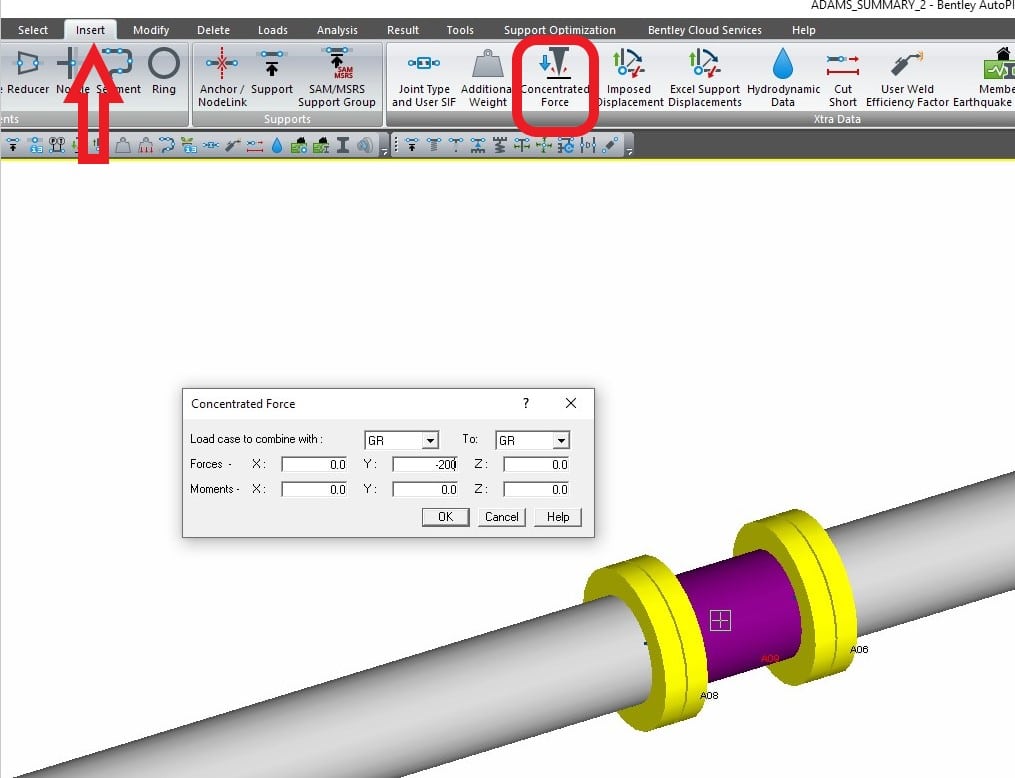

    5. Insertamos una fuerza concentrada en el punto que acabamos de modelar (unos 200N en la dirección negativa de Y) (imagen 6).

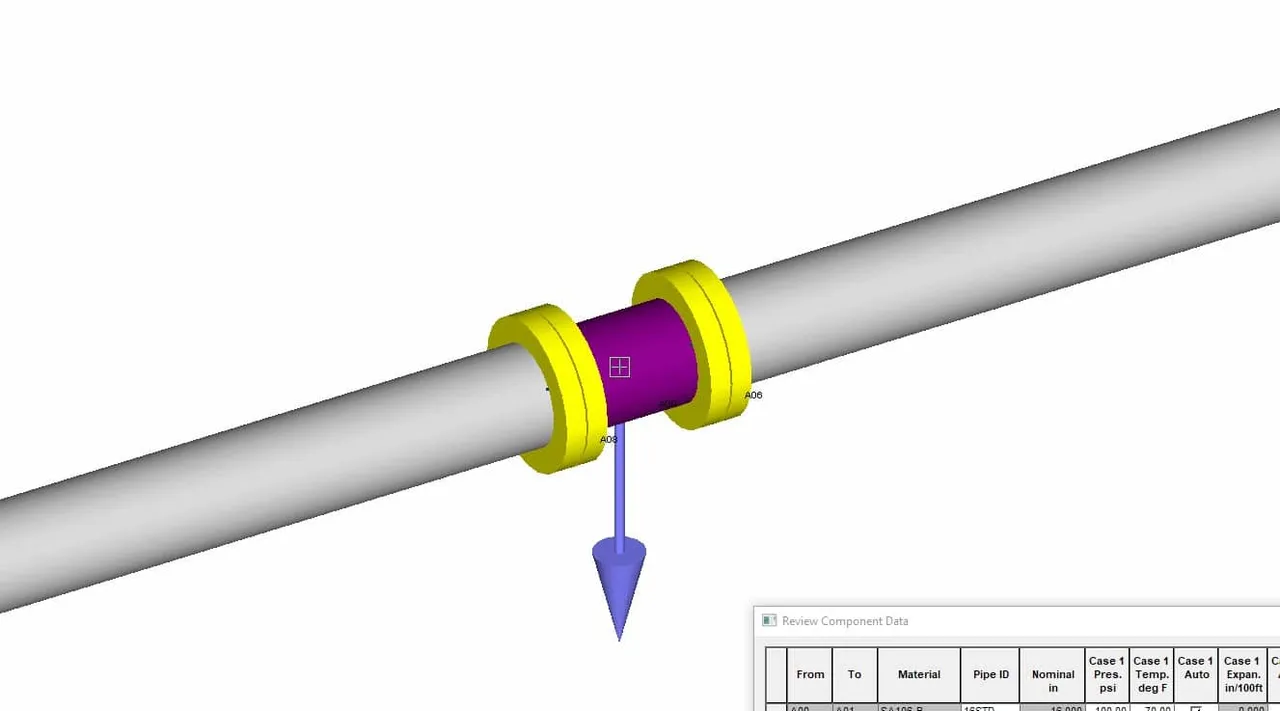

    6. Y listo! El elemento quedará como en la imagen 7.

    Para modelar un disco en 8 podemos hacer lo mismo pero reduciendo al mínimo el tramo rígido, para simular el disco.

    Saludos!
