  • Publicado por Juan David Galaz Caceres el 7 de agosto de 2022 a las 11:35

    Estimado @luisramos

    Con respecto a los espesores comerciales, tengo la siguiente duda.

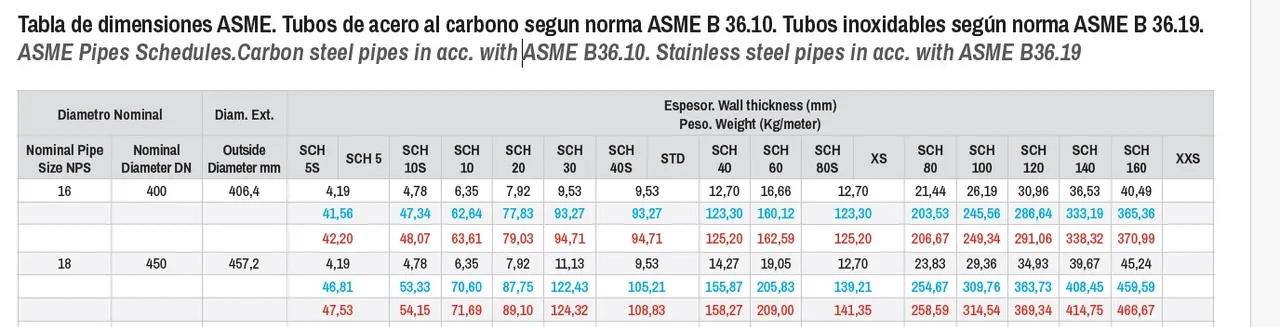

    Las tablas de espesores de ASME B36.19M y ASME B36.10M me indican hasta ciertos diámetros, por ejemplo, ASME B36.19 desde 1/8″ hasta 30″, para el caso del ASME B36.10 desde un 1/8″ hasta 80″. Adjunto tabla excel confeccionada de los datos extraídos de ambas normas.

    Lo que Yo interpreto de estas tablas, es que para todos esos diámetros contemplados en ambas normas en cuanto a los espesores en unidades de pulgadas y mm para los distintos diámetros, esos son los espesores que se debieran manejar por los fabricantes.

    Por otro lado y desde el punto de vista comercial, he observado que no todos estos diámetros y espesores se encuentran disponibles en el mercado (es así?).

    Mi pregunta específica es, ¿que no este disponible en el mercado un determinado espesor indicado en estas normas, no significa que no exista cierto?. Yo me imagino que los proveedores según estadísticas o datos, ellos finalmente observan que ciertos espesores son mas requeridos que otros y es por ello, que deciden producir sólo ciertos espesores?.

    Se despide,

    Juan David Galaz C.

    agranados respondió hace 2 meses, 3 semanas 5 Miembros · 9 Respuestas
  • 9 Respuestas
  • Luis Ramos

    Miembro
    8 de agosto de 2022 a las 09:06
    13074
    Tutor
    Master

    ¡Hola @jgalaz ! Bienvenido a los nuevos foros 😁

    Efectivamente, así es.

    La normativa ASME (al igual que el resto de normativas dimensionales) nos da los requisitos dimensionales en un gran rango de diámetros que funcionan de forma satisfactoria según los ensayos y la experiencia del propio organismo ASME.

    Estos valores dan las directrices necesarias a los fabricantes para diseñar sus espesores. No obstante, habrá fabricantes que directamente, por la poca salida comercial de ciertos diámetros, no los incluyan en sus catálogos.

    Incluso encontraremos el extremo opuesto, fabricantes que estén sumamente especializados en la fabricación de tuberías que puedan aportarnos diámetros mayores justificados con ensayos mecánicos realizados por sus propios laboratorios (eso sí, a un coste altísimo en comparación con los diámetros usuales)

    Por cierto muy útil el excel que has elaborado, así tendrás toda la información accesible de un rápido vistazo! 🤓

    • Juan David Galaz Caceres

      Miembro
      8 de agosto de 2022 a las 11:20
      427
      Graduado
      Iniciado

      Muchas gracias @luisramos por la respuesta a mi consulta, la cual me deja muy conforme.

      Saludos,

      Juan David Galaz C.

    • Jeison Alejandro Molano Pinzon

      Miembro
      10 de junio de 2024 a las 05:11
      1140
      Alumno
      Iniciado

      Buenas noches ingeniero Luis

      Aprovechando el debate, tengo una duda… Cuando realizó el cálculo para la selección del espesor mínimo dependiendo de mis condiciones de proceso, claramente me aproximó al sch que sea comercial, cierto??? Es decir, que con ese sch tendría que devolverme en la ecuación, para determinar la presión de diseño y con eso sí saber mi presión a la cual debo hacer la prueba hidrostática???

      • Luis Ramos

        Miembro
        10 de junio de 2024 a las 08:59
        13074
        Tutor
        Master

        Hola @jeisonalejandromolanopinzon !

        Siempre elegiremos un espesor comercial superior al calculado. Por ejemplo, si haciendo un cálculo de una línea de 16″ por ASME y obtenemos un espesor de 9,60mm , debemos escoger un SCH40 aunque sólo estemos unas décimas de milímetro por encima del SCH30 (9,53mm).

        Con este nuevo espesor, podríamos volver a la ecuación de cálculo y que la incógnita sea la presión, para calcular la presión de diseño máxima que soporta el sistema con este SCH40.

        Para prueba hidráulica las normas varían en el coeficiente multiplicador de presiones, por lo que lo mejor sería revisar cada norma antes de hacerlo. En estos debates hablamos bien sobre ella:

        https://formacion-industrial.com/foros/debate/prueba-hidraulica-canerias-isometricos/#post-14549

        https://formacion-industrial.com/foros/debate/carga-de-prueba-hidrostatica/#post-17119

        Saludos!

        • Jeison Alejandro Molano Pinzon

          Miembro
          10 de junio de 2024 a las 17:06
          1140
          Alumno
          Iniciado

          Muchas gracias @luisramos por tu aclaración

        • agranados

          Miembro
          18 de noviembre de 2024 a las 16:58
          38
          Alumno
          Iniciado

          Buenos días Luis

          Yo tengo un caso atípico. Necesito calcular el espesor de una placa metálica que me sirva como cierre de una tubería para los pressure test, en PN3 y PN6. El material elegido es acero al carbono pero al ser la tubería de 128″ (DN3200) no entra en la B36.10.

          Hago el cálculo y tengo el espesor por fórmula obtengo:

          – Para PN3= 2.85mm

          – Para PN6= 5.65mm

          ¿en qué tabla busco este espesor para seleccionar el thickness final?

          Muchas gracias!!1

          Ana

          • Luis Ramos

            Miembro
            19 de noviembre de 2024 a las 09:21
            13074
            Tutor
            Master

            Hola @agranados !

            DN3200! Es una central hidroeléctrica?

            Para diámetros NO comerciales, como este de DN3200, no encontrarás un espesor típico comercial en una tabla como las de este post.

            En este tipo de casos, vuestro proveedor deberá fabricar la tapa a medida (exclusivamente para vuestro Proyecto).

            Es algo muy común en grandes plantas de tratamiento de agua, allí las grandes tuberías van todas a medida.

            Lamento no poder ayudarte más 😅

            • agranados

              Miembro
              20 de noviembre de 2024 a las 14:31
              38
              Alumno
              Iniciado

              Hola Luis!

              Es una desaladora. Finalmente he calculado el espesor según norma ASME B31.3 y me he ido a una normativa Coreana KS D3565, aunque sea para carbono coated.

              Y como va a estar sumergida en el mar durante 6 meses también le he pedido a un fabricante de GRP que me entregue su product drawing y así tengo un valor aproximado (en el GRP cada fabricante tiene unas dimensiones diferentes).

              Muchas gracias por tu respuesta!!

  • Darío Gerónimo

    Miembro
    11 de agosto de 2022 a las 19:44
    442
    Alumno
    Iniciado

    de acuerdo con la respuesta del compañero y muy agradecido con la tabla Excel que elaboraste. Saludos desde Argentina
