Grupo de equivalencia con materiales ASTM y Tabla de presión temperatura grupo C
Saludos tutores, @luis-ramos @ramonformacionindustrial

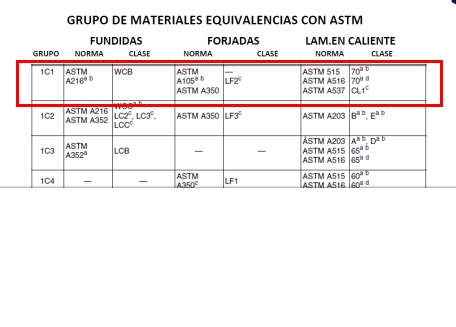

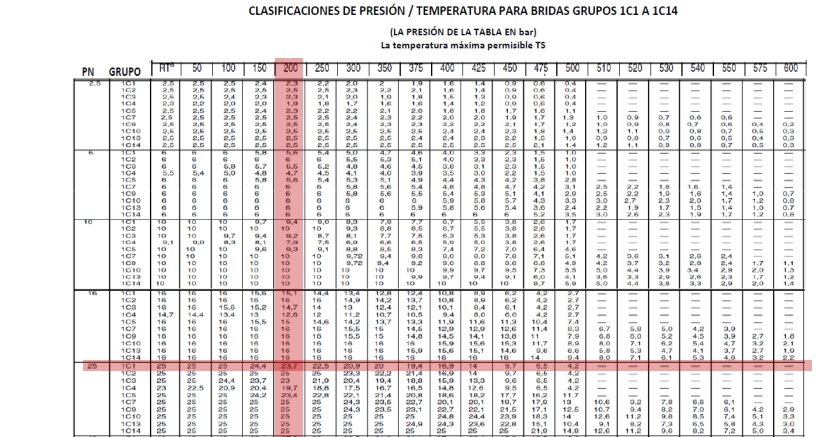

Deseo conocer de donde vienen (Bajo que normas o donde se pueden localizar) las tablas “Grupo de equivalencia DIN con ASTM bridas” (Ver foto 1) y tabla de “Clasificaciones de presión-temperatura para bridas grupos 1C1 a 1C14) (ver fotos 2). Y, de esta última los valores que se interceptan con la presión nominal y temperatura, ¿A que corresponden?.
-
2 Respuestas
-
3842
Tutor
Master
Buenos días @Josesoglia ,
Las tablas son comparativas que hemos verificado nosotros con ayuda de catálogos de fabricantes para encontrar similitudes entre las Normativas.
Los fabricantes manejan tablas similares ya que no existe una normativa concreta que contemple la equivalencia. De hecho en la red puedes encontrar multitud de ellas con las mismas equivalencias.
En cuanto a la tabla de presión y temperatura, su uso está detallado en la página 26 de la lección. El valor que intersecta el grupo y la temperatura es la presión máxima que soportaría el sistema, lo que nos permite elegir el PN adecuado para nuestra tubería.
En el caso de la imagen que adjuntas y que tenemos en la lección, se trata de una brica de acero 1C1 PN25 que soportaría como máximo 23,7bares de presión.
Saludos! 🙂
-
1176
Graduado
Intermedio
Gracias por su respuesta profesor, ha despejado mi duda. @ramonformacionindustrial 🤝
-
