ID de las líneas en un P&ID

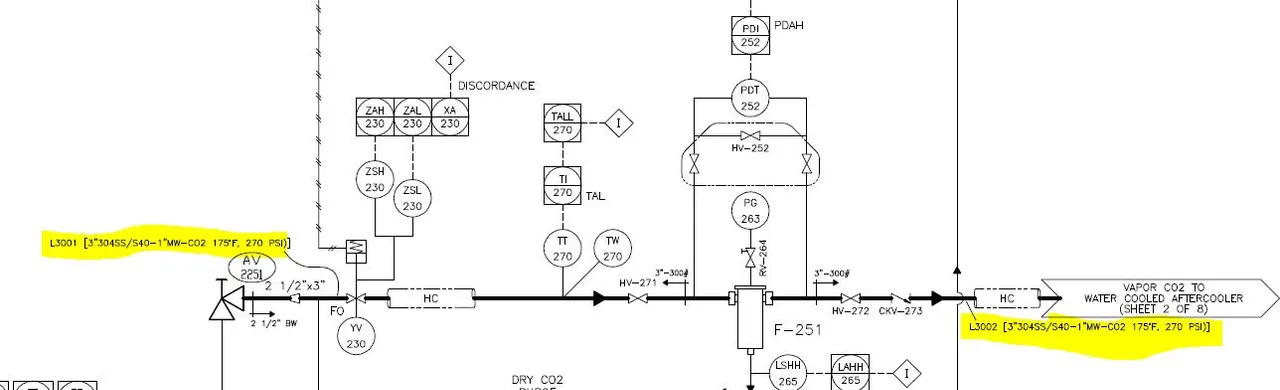

Buen día, tal vez me esté desviando un poco del tema, pero me gustaría saber la razón del cambio de identificación en una misma línea de producción, ¿o cuando debe realizarse el cambio de identificación de línea siendo esta una continuidad? Adjunto la imagen de un ejemplo. L3001, luego de pasar por varios elementos, (válvulas, válvulas de retención y un elemento filtrante), su identificación cambia a L3002.
-
5 Respuestas
-
7616
Tutor
I&C
Por lo que veo, es más un tema de criterio de identificación de tuberías (piping), supongo que el criterio debe ser, al entrar en el filtro la linea tiene un nombre y la de salida del filtro tiene un nombre diferente. Consideran dos tramos de tuberias diferentes (que lo son, aunque sean iguales) y por eso tienen dos identificadores diferentes.
-
440
Graduado
Iniciado
Perfecto, gracias.
-
-
14346
Tutor
Piping
Alguien ha dicho piping? 🙃😄
Hola! Es justo como dice Leopoldo. Los equipos son límite en el nombramiento de líneas. El motivo es sencillo, poder fabricar SPOOLs independientes en taller.
Generalmente un SPOOL va de una boquilla de un equipo a otro, así que al fabricante le damos un listado de líneas que conectan equipos.

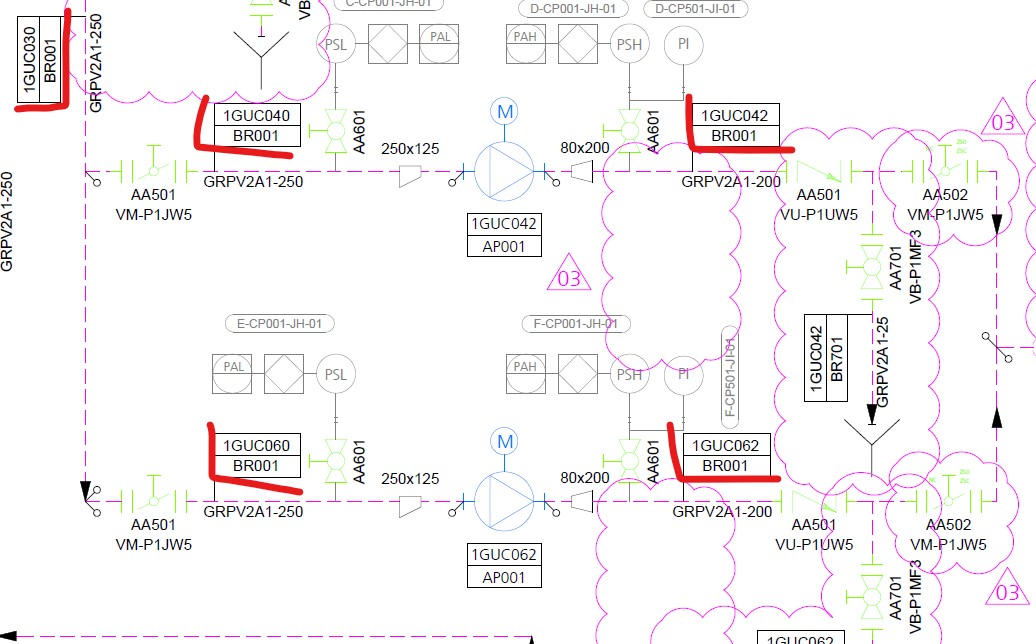

Te paso un P&ID donde se ve claro el cambio tanto en los branch como cuando conectamos a un lado y otro de la bomba. Aquí hay cambio de diámetro, pero es para que veas la filosofía. Pasamos de GUC30 a GUC40 – 60 y luego GUC42-62.
-
440
Graduado
Iniciado
Entendido, gracias.
💯
-
-
7616
Tutor
I&C
Lo mío era una deducción por pura lógica más que por conocimiento.
Gracias por la aclaración, @luis-ramos 😉
