INTEGRACION PCF CON AUTOPIPE
@ndfernandez Buenas tardes docente y compañeros, tengo la siguiente inquietud
Cómo haría para integrar , en este caso un filtro tipo cesto , al formato pcf de autopipe?Hay alguna configuración adicional que realizar? Gracias de antemano.

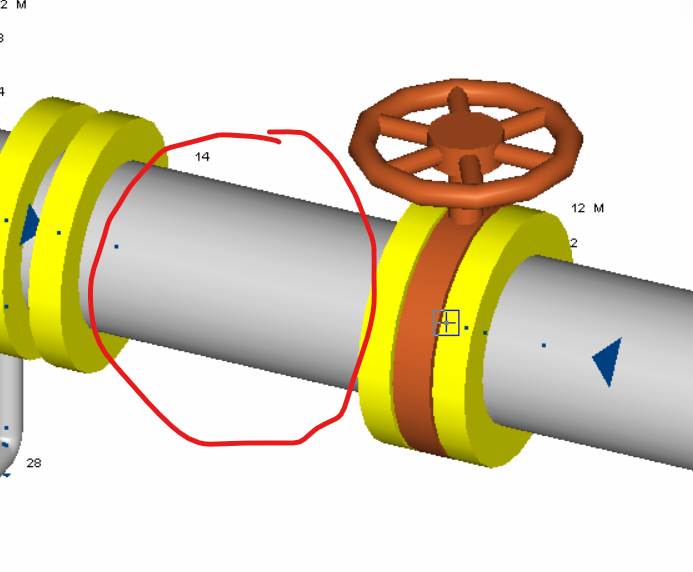

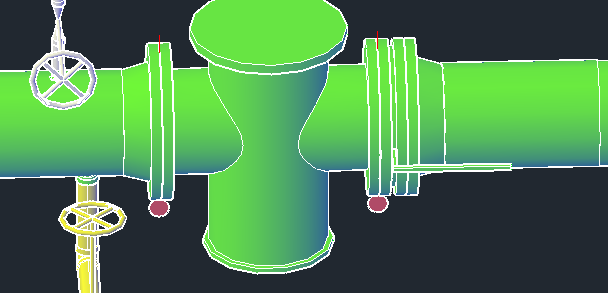

Adjunto: imagen 1 (filtro en AP3D) , Imagen 2 (pcf llevado a autopipe, no aparece el filtro)
Saludos
-
5 Respuestas
-
14151
Tutor
Piping
Hola @dvazquez !
Autopipe no dispone de elementos en línea como mezcladores, filtros, medidores de caual, etc.
Estos elementos deben insertarse de forma manual (como válvulas o como tramos rígidos bridados) tras la exportación.
-
1420
Tutor
Diseño 3D
Buenas!!! Estuve mirando y ese tipo de elementos no sé como los exportará el plant3D, pero si autopipe no los toma como dice el compañero… no tienes otra opción. Yo personalmente en la brida del filtro tomaría como punto fijo. Y para el otro lado igual. Entiendo que el filtro no debería moverse y por eso no me afectaría a la simulacíon en sí. Es decir, para mi serían como dos líneas. No del mismo modo que si colocas una válvula o otro elemento normal de cañeria.
-
1228
Alumno
Iniciado
@luis-ramos En este caso para que el programa tome en cuenta el peso del filtro al hacer el analisis, se debe de agregar una carga con el pesos del filtro?
-
1207
Graduado
Iniciado
si , esa es una propuesta para equipos sencillos como filtros, otra es modelarlo como cuerpo rígido más temperatura. En un curso avanzado lo pude resolver y también como importar desde excel , ufff en pipeline te salva la vida 😜😜
-
14151
Tutor
Piping
Hola @Otho ,
Si, es justo como le comentaba a Jhon. Tramo rígido afectado por temperatura y carga localizada en la dirección de la gravedad. Con eso lo tendrás bien aproximado 🙂
-
