  Junta Atirantada Doble

  Publicado por Juan Alberto Rojas Fayor el 18 de febrero de 2023 a las 15:39

  Saludos, estoy modelando la junta atirantada doble, y cuando insertamos los soportes (Tie/Link) este no lleva ningun Gap?

  Juan Alberto Rojas Fayor respondió hace 1 año, 2 meses 2 Miembros · 2 Respuestas
• 2 Respuestas

•

  Luis Ramos

  Miembro

  20 de febrero de 2023 a las 07:58

  8326

  Tutor

  Master

  Hola @juanalbertorojasfayor !

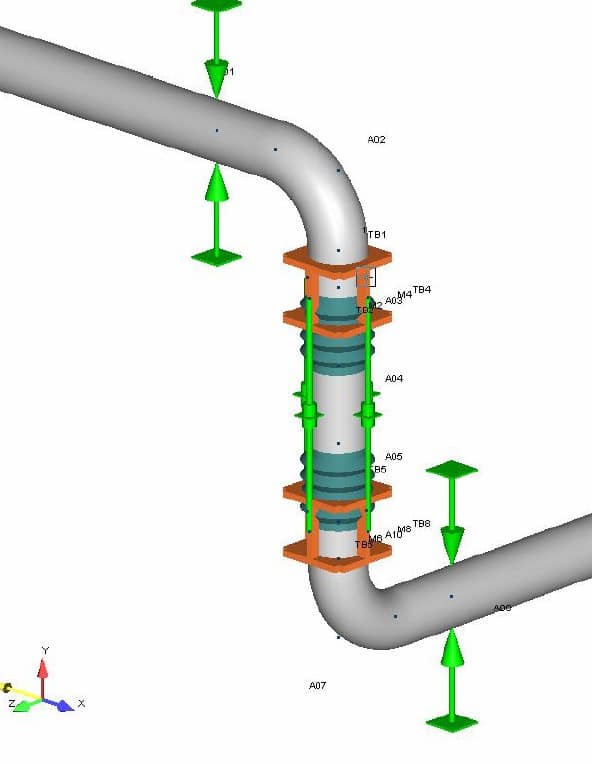

  En este caso no, ya que usaremos la atirantada doble para absorber movimientos laterales. Podríamos introducirlos si el fabricante los tuviera, pero en este caso puramente teórico no los introducimos. Debe quedar como la imagen adjunta

  Erróneamente a lo que podamos pensar, rara vez la junta de expansión trabaja a compresión ya que una mínima presión interna de la tubería hace que se hinche, aumentando la carga en la tubería si no está atirantada correctamente.

  Generalmente trabajarán a flexión, atirantadas debidamente para que no introduzca cargas en la tubería, justo como en el caso que modelamos en la lección 😁

  Espero haberte ayudado, Saludos!


•

  Juan Alberto Rojas Fayor

  Miembro

  21 de febrero de 2023 a las 16:51

  874

  Graduado

  Iniciado

  Excelente, gracias.
