L/D en calculo de espesor en tuberías con presión externa
Buenas tardes a todos.
Cuando hacemos el calculo de L/D, me es difícil que me case los valores en la tabla de la figura G. Me explico.
Por ejemplo, tengo un tramo de tubería de 15m, de diámetro exterior 88.9mm, esto corresponde a una L/D= 15/0.0889= 22.497m
Si considero una distancia entre soportes de 2.5m y el mismo diámetro exterior sale un valor de 28.12m
Los valores de la tabla para L/D van de 1.2 a 0.050
¿En que me equivoco?
Muchas gracias.
Un saludo.
-
4 Respuestas
-
643
Graduado
Iniciado
Claro son pulgadas, ya me respondo yo…
Pero si tengo la duda de que se pone la longitud de la tubería total o si existe soportación cada 3m utilizamos esta última.
Gracias.
-
3835
Tutor
Master
Hola @Fjose !
Nada mejor como responderse a uno mismo una vez detectamos la solución 😁
Efectivamente el valor L se extrae de la distancia entre soportes.
Realmente el código ASME BPVC está orientado al dimensionamiento de recipientes a presión tipo intercambiadores de calor y demás. Cuando algo se escapa de los códigos destinados puramente a las tuberías, se consulta ahí (al fin y al cabo las tuberías son pequeños recipientes a presión).

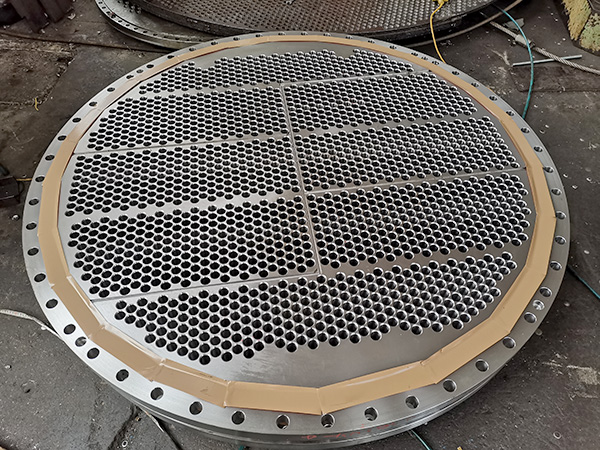

Por eso este código recomienda que L sea la distancia entre “tubesheets”, que son esos grandes discos perforados para alojar tubos de intercambiadores (imagen), o bien la distancia entre soportes de la sección del recipiente de estudio.
Como para sistemas de tuberías no disponemos de tubesheets, se opta por la distancia entre soportes.
Espero haberte ayudado, Saludos!!
-
-
145
Miembro
Iniciado
Buen día a todos.
Excelente información y direccionamiento a este tema. Aunque confieso no he tocado ese tema pero entiendo sobre el, quería aportar preguntando si nos referimos en realidad a usar esa fórmula en el uso de intercambiadores o para tuberías más grandes, son dos tema sdifere Tes? Gracias disculpen la duda.
-
3835
Tutor
Master
¡Hola @manueldiazrojas !
Normalmente una tubería no se encuentra sometida a presión exterior para sistemas generadores de potencia, pero sí que pueden darse casos en los que la tubería esté operando en condiciones de vacío, por tanto, las consideraciones de presión exterior en este caso sí cobran sentido.
Para calcular el espesor de tuberías sometidas a presión exterior, el procedimiento descrito en el código ASME SEC VIII, DIV.1, UG-28 a UG30 debe usarse según lo indicado en el punto 104.1.3.
Este procedimiento necesita unos valores A y B que deben encontrarse en esta norma según las relaciones de L y D (de ahí la consulta de Francisco José).
Este método es aplicable a todas las tuberías sometidas a presión externa, ya sean de tamaño mayor o menor y sin necesidad de formar parte de intercambiadores.
Espero haberte ayudado y esperamos verte pronto en uno de nuestros cursos! 🤓✌🏽
-
