  • Luis Ramos

    Miembro
    24 de marzo de 2023 a las 08:23
    8709
    Tutor
    Master

    Buenos días @jvergara ,

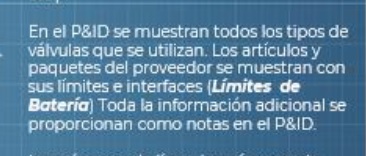

    Lo que denominamos “límite de la batería” define la frontera entre dos áreas de responsabilidad, el límite entre dos proveedores diferentes, zonas de planta, etc.

    Por ejemplo, imagina que tenemos una refinería completa donde todo el equipo contraincendio se contratará aparte. Cualquier conexión a los equipos y tanques contraincendios cruzará un límite de baterías, en este caso, el límite que separa la instalación de Planta del contratista contraincendio.

    Generalmente se usan dos límites de batería :

    > Límite interior de la batería (ISBL) : se refiere a la zona en la que se encuentran la planta o las instalaciones y equipos de proceso.

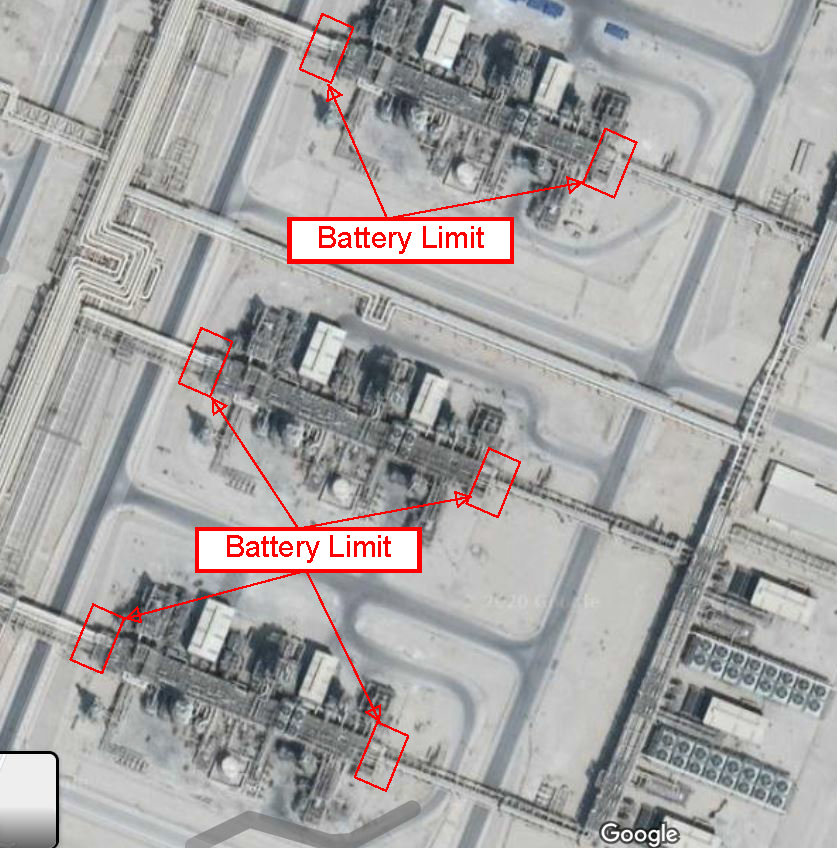

    > Límite exterior de la batería (OSBL) :se refiere a la zona que está fuera del límite de la planta. (Te adjunto una imagen representativa de límites de batería reales)

    Las refinerías de petróleo y gas o los complejos petroquímicos constan de varias plantas individuales y sus unidades. Cada planta desempeña su propia función, por ejemplo, tiene unidades de plantas de proceso, unidades de plantas de servicios públicos, unidades de generación de energía y puede tener más plantas y siempre suelen formar parte de diferentes equipos de trabajo, por eso es importante utilizar los límites de batería.

    ¿Cómo ayuda el límite de batería al diseño, construcción, operación, mantenimiento y seguridad de las plantas?

    Para simplificar el trabajo de diseño y coordinación entre proveedores, todo el área de Planta se divide en varias áreas (unidades) que están conectadas entre sí a través de los límites. Las ventajas que presenta esta forma de trabajar son:

    Diseño:

    Permite realizar de forma independiente el trabajo de ingeniería de diseño detallado en el área según sea ISBL / OSBL.

    Permite dividir las funciones y responsabilidades entre el límite de la batería para los contratistas.

    Operación:

    Permite al equipo de operación asignar responsabilidades a sus operarios en áreas específicas para emitir permisos de trabajo y vigilar puntos de aislamiento de seguridad específicos.

    Mantenimiento:

    Permite al equipo de mantenimiento aislar la unidad o las líneas del límite de la batería para realizar los trabajos de mantenimiento.

    Seguridad:

    En caso de que se produzca una emergencia en una planta, se pueden cortar o aislar las líneas y suministros peligrosos desde el límite de la batería para evitar que se propaguen más daños al resto de la planta.

    Espero te haya resultado de utilidad la respuesta, Saludos!😃

    • jvergara

      Miembro
      24 de marzo de 2023 a las 20:26
      31
      Alumno
      Iniciado

      Muchas gracias, todo super claro ahora.

    • Ever James Ortiz Orozco

      Miembro
      22 de agosto de 2023 a las 22:57
      162
      Miembro
      Iniciado

      Hola Luis,

      De antemano gracias por la información, considero que es clara. Quisiera saber si tienes un ejemplo de lo que sería un diagrama de flujo IBL / OBL, ya que no tengo claro si este diagrama solo lleva las líneas de cada servicio o si tambien lleva los equipos y las lineas de servicios que llegan a cada uno.

  • Juan Alberto Rojas Fayor

    Miembro
    24 de marzo de 2023 a las 19:44
    877
    Graduado
    Iniciado

    Muy buena explicación @luis-ramos
