  • Liras en isometricos (distancia en soportacion)

    Publicado por Diego Alonso Sarabia Mendez el 31 de marzo de 2023 a las 18:09

    Estimado,

    Pregunta 1:
    En el tramado total del isometrico nos dan 3 liras segun excel, la pregunta es que si en cada lira debe tener un anclaje stop? o tbn se podria instalar soportacion con guia, asumiendo que el recorrido de linea estara montada bajo el techo de un galpon (por ejemplo)

    Pregunta 2:

    Otra pregunta, que es lo recomendable segun su experiencia en cuanto a la distancia entre soportes stop y guias segun su longitud, diametro, rating, esto es solo para tener un parametro de comprobacion en funcion del calculo

    Pregunta 3:

    Ultima pregunta, conoce algun stop colgante empleado para un circuito sin piperacks

    Agradecere sus comentarios

    Luis Ramos respondió hace 12 meses 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Luis Ramos

    Miembro
    3 de abril de 2023 a las 08:36

    ¡Hola @diego-alonso-sarabia-mendez !

    Te comento que las liras deben diseñarse directamente con software tipo Autopipe, y la determinación de los stops vendrá dada por la configuración de las necesidades del Proyecto.

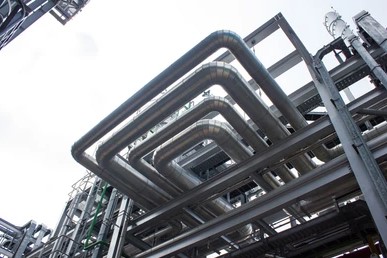

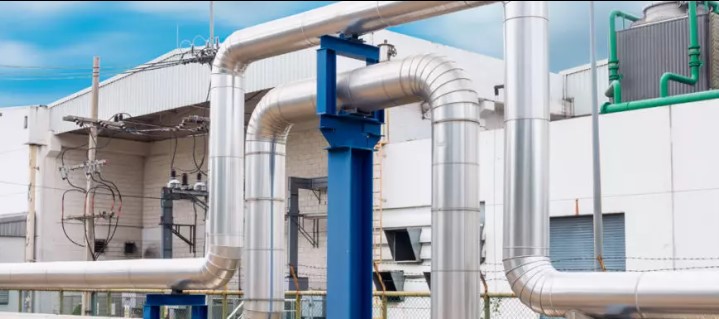

    No existe una regla “universal” que determine donde colocar los soportes, ya que a veces podremos encontrar liras que lleven el típico soporte centrado para que la expansión sea simétrica (imagen 1), pero también habrá casos en los que los loops no presentan estos soportes porque tengan que permitir el propio desplazamiento de la lira (imagen 2).
    Para decidir el punto exacto de soportación, el análisis de flexibilidad es imprescindible.

    En cuanto a las distancias entre soportes para las liras pasa algo similar a lo que te comentaba, no hay respuesta universal. Ten en cuenta que cada temperatura de tubería provocará un desplazamiento diferente, sumado al diámetro de la línea, longitud, elementos, soportes, otros elementos de planta, etc. Las posibilidades son tan variadas como las configuraciones que pueden encontrarse.

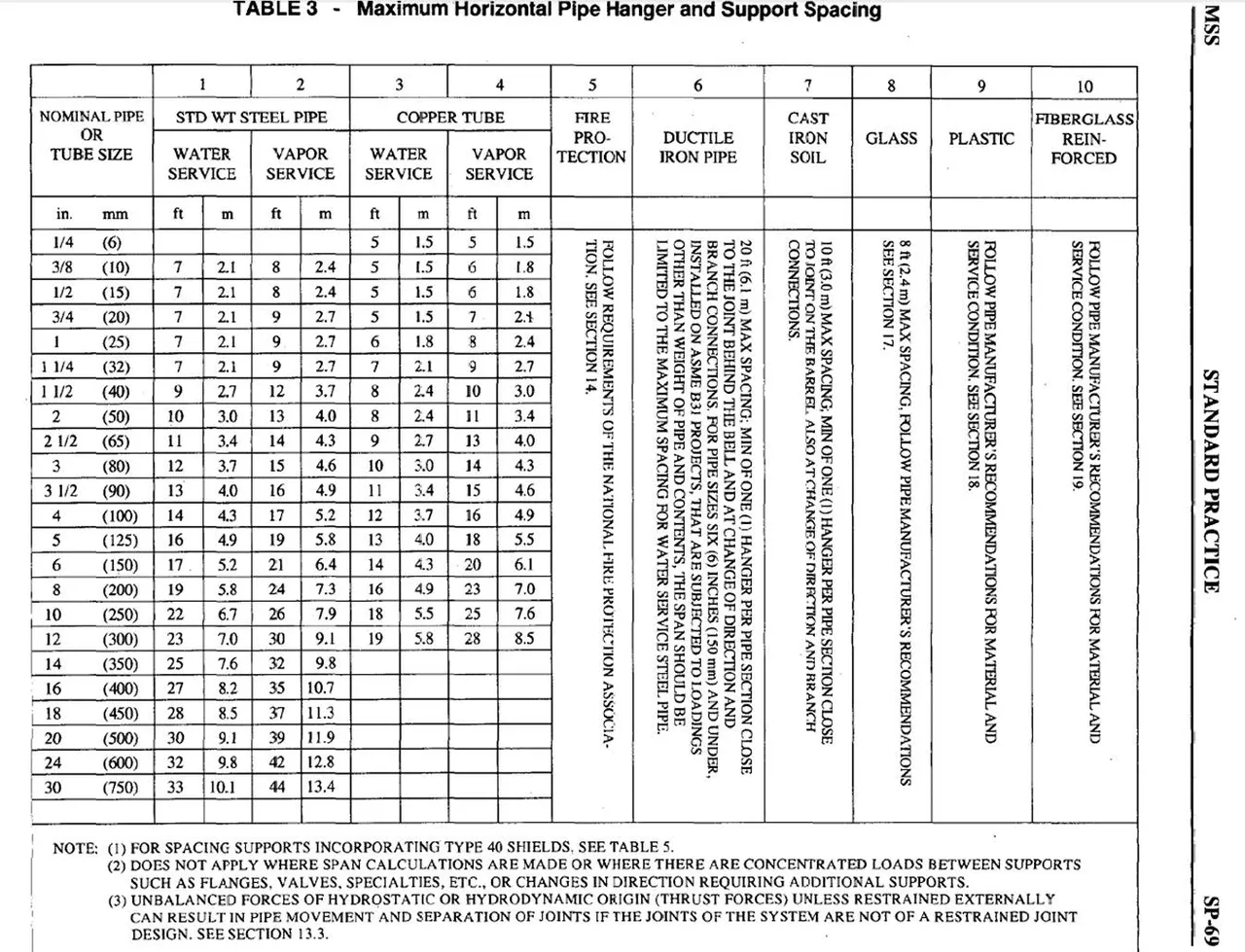

    Si lo que buscas son distancias entre soportes en línea horizontal para una misma tubería, hay algunas directrices en el MSS-SP69 que tenéis en las lecciones de soportación (imagen 3), pero tómalos como valores orientativos.

    Por último, comentarte que generalmente los line stop deben resistir grandes cargas axiales transmitidas por la tubería, por lo que suelen anclarse directamente a suelo para diseñar dados de hormigón que soporten las cargas.

    Si no fuera posible, se ancla directamente al rack y se sobredimensiona el perfil para resistir las cargas.

    Espero te sirva, Saludos! 😃
