LISTA DE MATERIALES Y SPEC EDITOR
Buenos días,
Para que la tabla de materiales me aparezca bien rellenada con los datos ingresados en la especificación correspondiente dentro del spec editor.
En mi tabla de lista de materiales, tengo una columna llamada “tipo de extremo” y por ejemplo para el elemento sockolet se rellena con el tipo de extremo “BV”, ¿Cómo podemos configurarlo para que aparezcan los dos extremos del sockolet en la misma celda? Para que aparezca “BV/SW”.Muchas gracias de antemano.
-
20 Respuestas
-
1446
Tutor
Diseño 3D
Buenas @sara_24

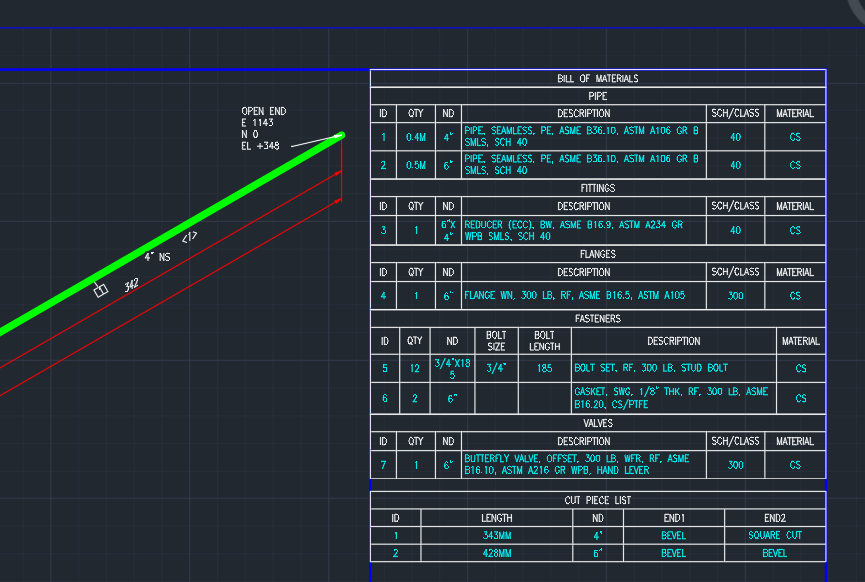

¿Podrías ponerme una captura de pantalla para ilustrar más el caso? En mis MTO de isometricos no tengo ninguna columna configurada para indicar los extremos. Por eso así veo cual te refieres y te lo confirmo. Entiendo que modificaste la MTO para que añadiera esa opcion extra en ella.
Saludos!
-
1612
Graduado
Intermedio
Muchas gracias por la rápida respuesta,

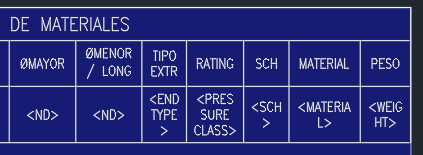

Adjunto imagen de como he configurado las columnas.
-
1612
Graduado
Intermedio
En la captura puedes observar que también he añadido columna “Ø Mayor” y otra con “Ø menor/Long”. Pero no sé cómo configurarlas. Sólo lo he rellenado con el tamaño general del sockolet. En el cual aparecen las dos dimensiones. En el caso de la columna “Ømenor/long” /long lo he puesto así para poder poner la longitud de los tornillos en aquellos casos que necesite que aparezca este dato.
-
1446
Tutor
Diseño 3D
Buenas,
No me olvido de esta pregunta. Tuve un par de días complicados por enfermedad. No me olvido. Quiero hacer unas pruebas para hacer lo mas parecido a lo que planteas. Hay un par de puntos que no les veo sentido pero igual voy a ir testeando. Creare un proyecto test y hago las pruebas correspondientes. Es algo mas complejo porque te estas metiendo en configuración avanzada de plant.
Un saludo!
-
1612
Graduado
Intermedio
Buenos días,
Muchas gracias por la respuesta. Espero que ya te encuentres mejor de salud. No hay problema, tómate el tiempo necesario para realizar las pruebas. Entiendo que puede ser algo complejo. Quedo atenta a tus avances,
Muchas gracias de antemano,Un saludo
Sara M.
-
-
-
-
-
1612
Graduado
Intermedio
Buenos días, perdona las molestias me ha surgido una nueva duda.

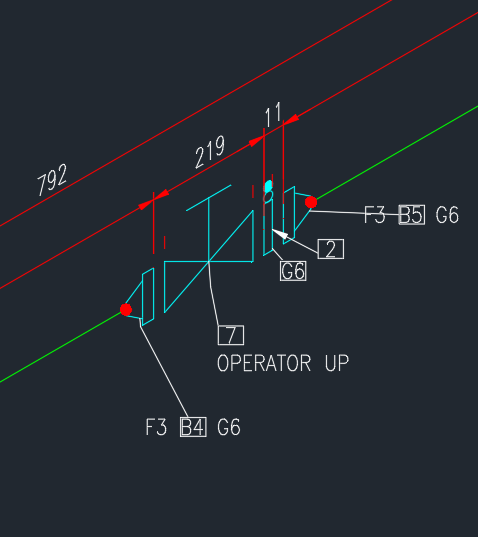

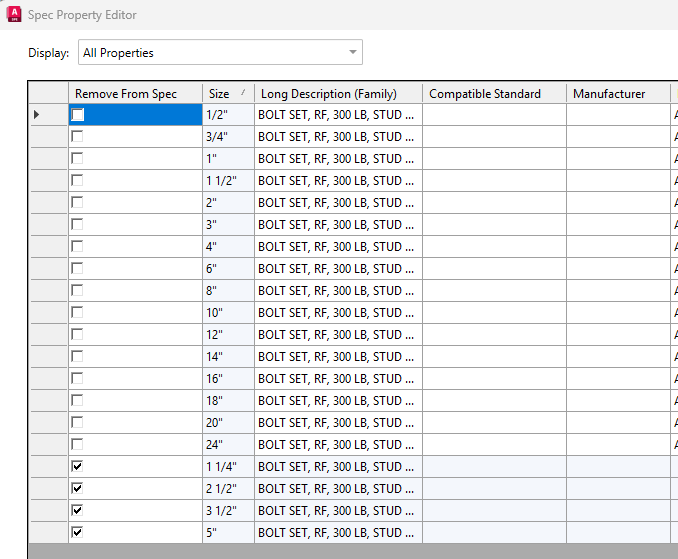

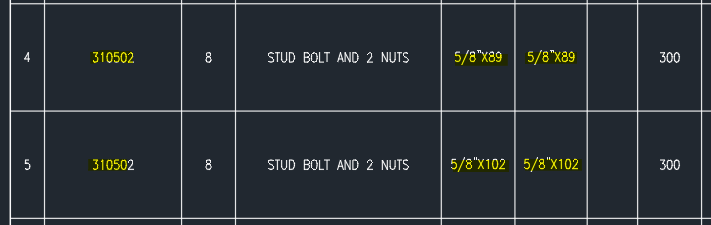

En el isométrico de ejemplo de la imagen, tengo dos longitudes distintas de tornillos B4 y B5. La longitud del tornillo la tabla de materiales la saca bien pero en el spec editor para la válvula de 2″ sólo me ha dejado meter un código de tornillo por cada diámetro del elemento de unión ¿Cómo puedo meter más códigos para cada diámetro en función de la longitud del tornillo? Puesto que al ser tornillos distintos, en almacén tienen distintos códigos.
Muchas gracias de antemano.
-
1446
Tutor
Diseño 3D
Disculpa la demora pero estas ultimas dos semanas han sido malas no, lo siguiente. Pero ya estoy de nuevo mejor y recuperando. Vamos al tema del Plant…
Estuve viendo el tema de los tornillos para los isométricos. Lei varios post y comentarios y de paso encontré información que hacia tiempo no tocaba. Es curioso porque a modo resumen puedo comentarte esto.

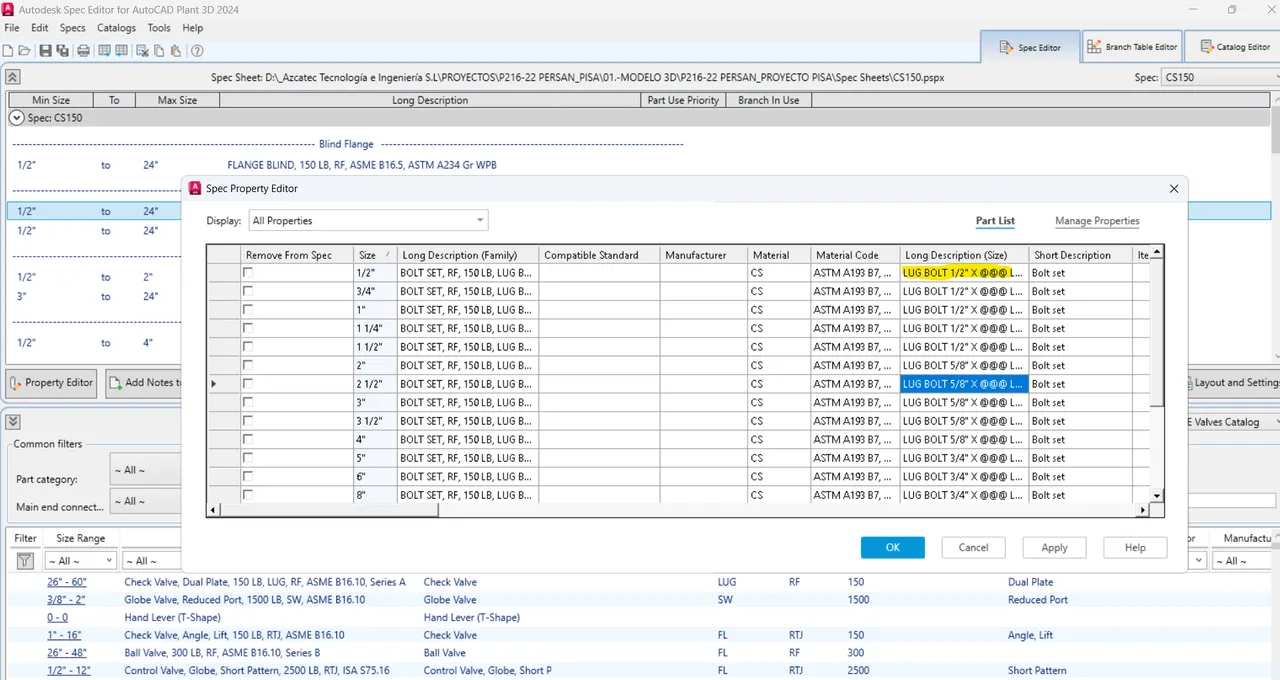

– La característica de “Bolt Size” existe y se puede colocar en una columna como tal y aparece independiente. Sin embargo la longitud como tal, no existe. Hay una tabla en las specs que permite configurar las dimensiones de los tornillos por diámetro, pero en un rango. Es decir, los tornillos por ejemplo de 1/2″ tendrán entre 60 y 200 mm de longitud por ejemplo. No es una medida única. Por eso en las specs, si buscamos los bolts y vemos sus características, en la descripción de “Long Description Size” aparece por ejemplo de este modo: (imagen 1ª)
LUG BOLT 1/2″ X @@@ LG, ASTM A193, GR B7 W/1 HEX. NUT 1/2″, ASTM A194, GR 2H
El termino @@@ corresponde a un calculo que el programa realiza de la longitud del tornillo. Si podemos redondear cada cuanto queremos que se hagan los cambios de longitud. Si de 5 en 5 o 10 en 10 o lo que deseemos. Así crezcan las longitudes por ejemplo de 190 a 200 y sucesivamente. No encontré en ningún sitio esa función @@@ del código aun para poder copiarla. Eso quiero seguir buscando porque una vez pueda identificar el identificador podre crear una columna que me tome ese valor y colocarlo de manera única.
– Igualmente podemos crear una tabla de materiales para el plano que incluya esas dos columnas. La de “size” saldrá de manera automática. La otra quedaría vacía pero se puede rellenar a mano. Seria un poco de trabajo manual pero es algo mínimo y podría servir de cara a exportar en caso de querer. (imagen 2ª)

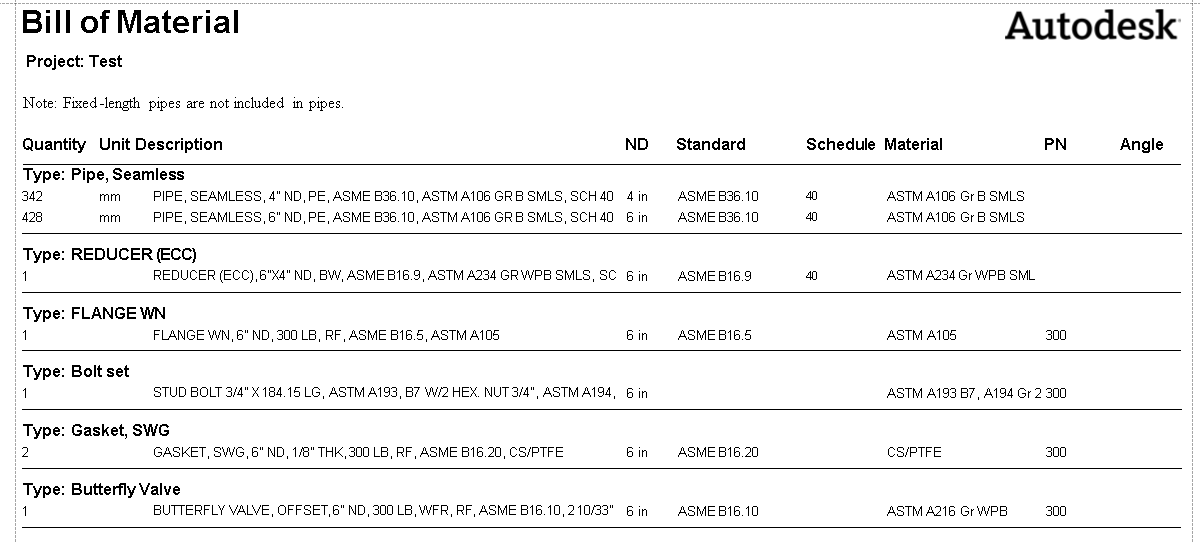

– Estuve mirando y te quería comentar. Para exportar listados, te puede interesar el plant report creator. Es otro de los programas que se instalan cuando tienes el Plant 3D. Junto con el spec editor, se instala ese tercero. Hay manera de sacar reportes de materiales de piping por líneas, proyectos etc. Hice una prueba con la línea que tenia dibujada de test y te adjunto una imagen de como se exporta por defecto el piping. (imagen 3ª)
Pero modificando la plantilla si puedo obtener las columnas de tamaño y longitud de los tornillos. Deberíamos ver el tema del redondeo de unidad en el Plant, pero al margen de ello, si es posible obtenerlo de esa manera como comentabas en los isométricos (imagen 4ª)
-
1446
Tutor
Diseño 3D
Continuando con el tema…
– Sobre el código de los tornillos, en este caso lo que te sucede es correcto. Como el valor que es fijo es el diámetro, es normal que no permita poner más de un código a los tornillos aunque la longitud varíe.
Lo que debería hacerse es configurar el código de tag o como se quiera llamar al perno en función del tamaño y la longitud del mismo.
No he probado a hacerlo nunca pero buscando encontré un soporte del tema de enero de 2024. Te lo adjunto como pdf por si te sirviera. Habría que probar a ver si todos esos pasos sirven como dicen (se supone que sí al ser respuesta de autodesk) y no nos equivocamos al hacerlo. Si lo haces avísame. Yo veré a finales de semana en un rato que tenga libre de probar a hacerlo paso a paso.
-
1612
Graduado
Intermedio
Buenos días,
En primer lugar, muchísimas gracias por tus respuestas.
Perdona que no he podido probar lo que me dijiste hasta ahora.
Para las longitudes de los tornillos, he ido siguiendo lo que dice el pdf, y la base de datos la he creado con Excel. Pero parece ser que para luego poder vincularla se debe hacer con Microsoft Access, pero no dispongo de este tipo de licencia. Habría algún modo de poder vincular la base de datos desde Excel.

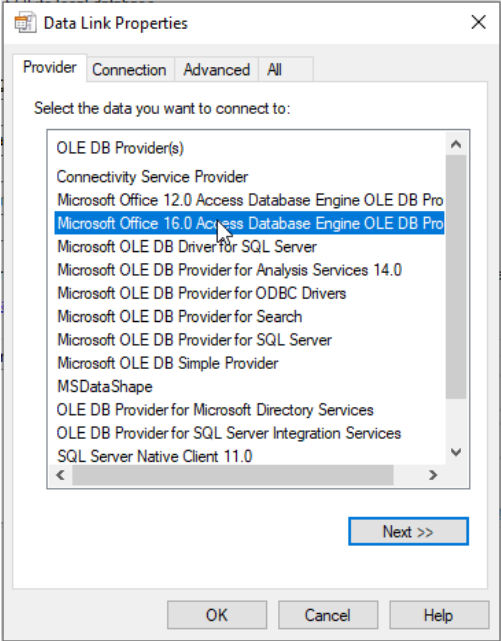

En el pdf aparecen las opciones de la imagen1 y a mi me aparecen menos opciones que son las de la imagen2. No sé en cuál de estos proveedores se podría añadir la base de datos creada con Excel.
Espero tu amable respuesta, Muchas gracias de antemano.
-
-
1612
Graduado
Intermedio
Buenas @nicolasrecio ¿Qué tal todo? Espero que bien.
Perdona las molestias, sigo teniendo las dudas de asignar la longitud de tornillos correcta.
Ahora me ha surgido la siguiente duda, para que en la tabla del listado de materiales, por ejemplo en un reductor, existe alguna manera de separar en dos columnas DIAMETER NOMINAL1 y DIAMETER NOMINAL2. Es que me deja la opción de añadir estas dos columnas pero luego no me rellena los datos del reductor me los deja en blanco.
Espero tu amable respuesta, muchas gracias de antemano.
Sara M.
-
1446
Tutor
Diseño 3D
Con respecto al asunto de las reducciones, cuando te refieres que te deja crear dos columnas, ¿a qué te refieres? ¿Que tú creas manualmente dos columnas en base a dos propiedades creadas por tí como por ejemplo DN1 y DN2, o que creas dos columnas con dos propiedades existentes del programa? Al margen que no se autocompleten los valores @sara_24
-
1612
Graduado
Intermedio
Buenos días Nicolás @nicolasrecio ,
Muchas gracias por la rápida respuesta,

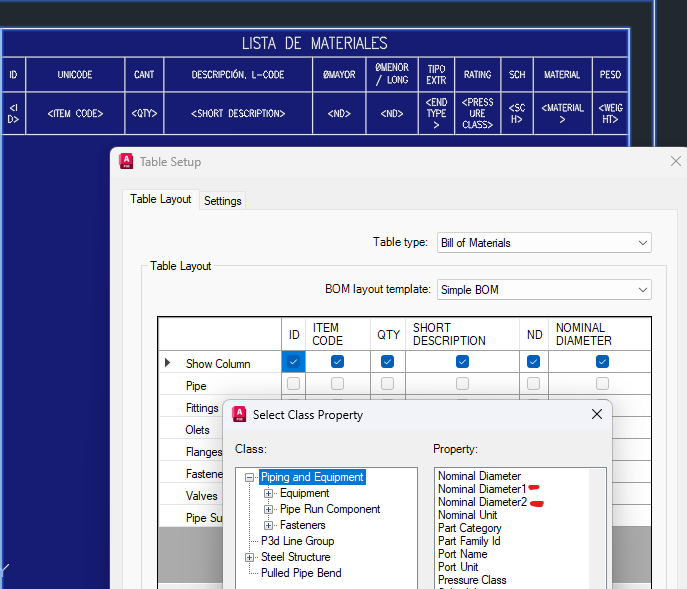

Te comento, añado dos columnas en el isométrico, y teóricamente los valores son de autocad. (Imagen table setup).

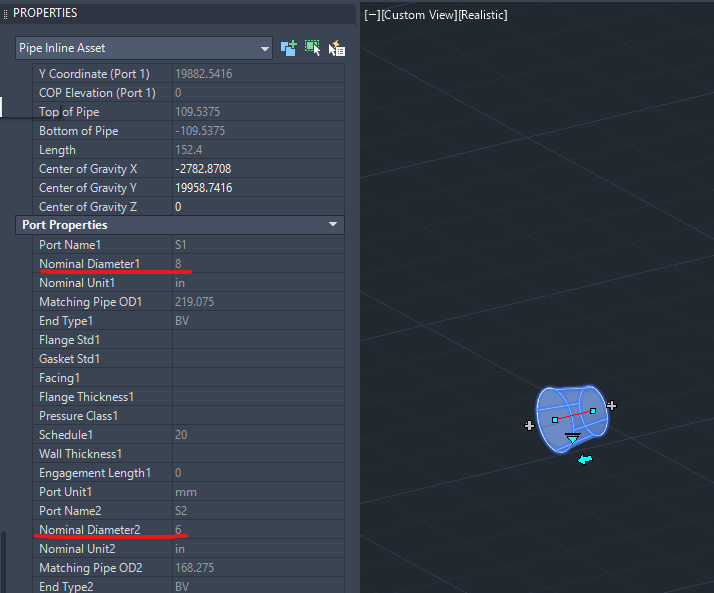

Y quiero que en el isométrico me aparezcan los valores del reductor (imagen propiedades reductor 8×6), en esta imagen señalo los dos valores que necesito en mi tabla (Nominal Diameter1 y Nominal Diameter2) que sería para separar en el Ømayor en una columna y el Ømenor en otra columna.

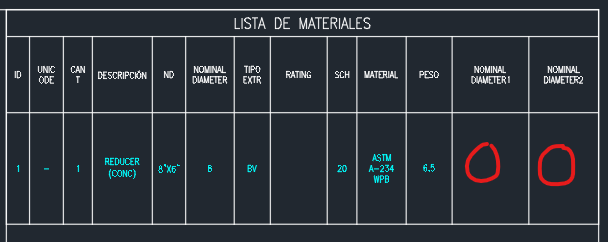

Pero cuando genero el isométrico no me aparecen los datos seleccionados y sale sin ningún valor. (imagen tabla de materiales)
Muchas gracias de antemano, espero tu respuesta.
-
1446
Tutor
Diseño 3D
Voy a probar a crear eso porque antes de ver si tiene solución, debo crear lo mismo que tú para testearlo. Te aviso cuando le de una vuelta a esas dos columnas y me aparezcan en un proyecto test.
-
-
-
-
1446
Tutor
Diseño 3D
Buenas @sara_24
TEMA TORNILLOS Y LONGITUDES.
Estuve mirando lo de tornillos y la mecánica ha cambiado de lo que era en el pasado como en plant 2013 o anteriores. Lo anterior que comente de la base de datos sigue sirviendo pero requiere esos programas de microsoft. Hay una manera de cambiar las longitudes pero lleva su tiempo y es prueba y error. Y es mediante el spec editor y el “bolt length mapping”
Los valores de espesor de brida definidos para una brida y el juego de pernos se utilizan para determinar la longitud correcta del perno para una unión de brida determinada.
• Si ambos valores son iguales, o si uno no está definido y no se trata de un componente tipo wafer, se utiliza la longitud del perno definida dentro del juego de pernos.
• Si los valores son diferentes, el espesor de brida del juego de pernos se resta de la longitud del perno del juego de pernos y se suma el espesor de brida de la brida. Se selecciona la siguiente longitud de perno “estándar” posible. Si no hay una longitud estándar disponible, la longitud del perno se redondea a los siguientes 10 mm.
Esto facilita la selección correcta del juego de pernos cuando se conectan bridas de diferentes espesores de chapa con la misma clase de presión, diámetro nominal y revestimiento.
—————-

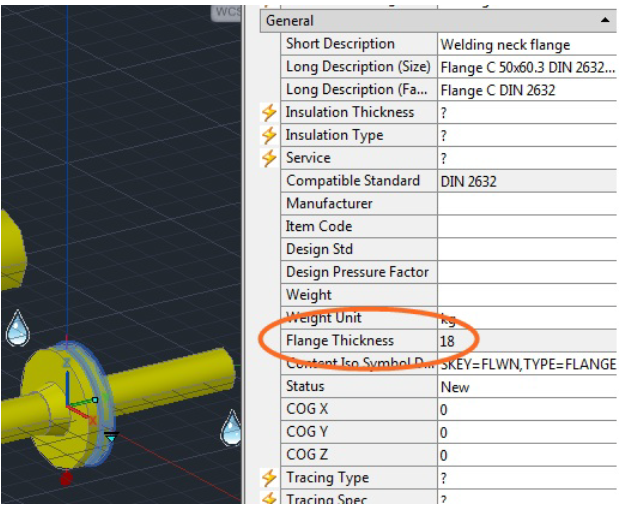

Pongamos un ejemplo real. Por ejemplo, al observar la especificación 10HS01, se puede observar que la brida DN50 tiene un espesor de brida definido de 18 mm.
-
1446
Tutor
Diseño 3D

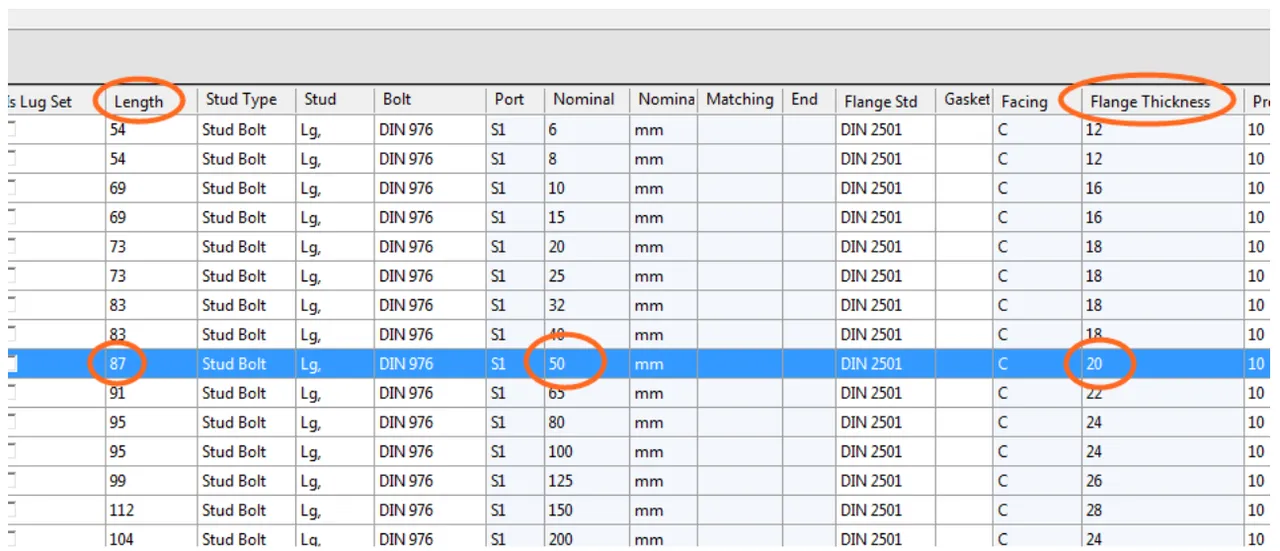

Al observar la definición del juego de pernos en la misma especificación, se puede ver que para un diámetro nominal DN50, la longitud de perno definida de 87 mm es para un espesor de brida dado de 20 mm.
-
1446
Tutor
Diseño 3D
Dado que el espesor de la brida del juego de pernos y el espesor de la brida son diferentes, se requiere un cálculo.
Suponiendo que ambas bridas son iguales, la longitud del perno se calcula como:
87.0 – 20.0 – 20.0 + 18.0 + 18.0 = 83.0

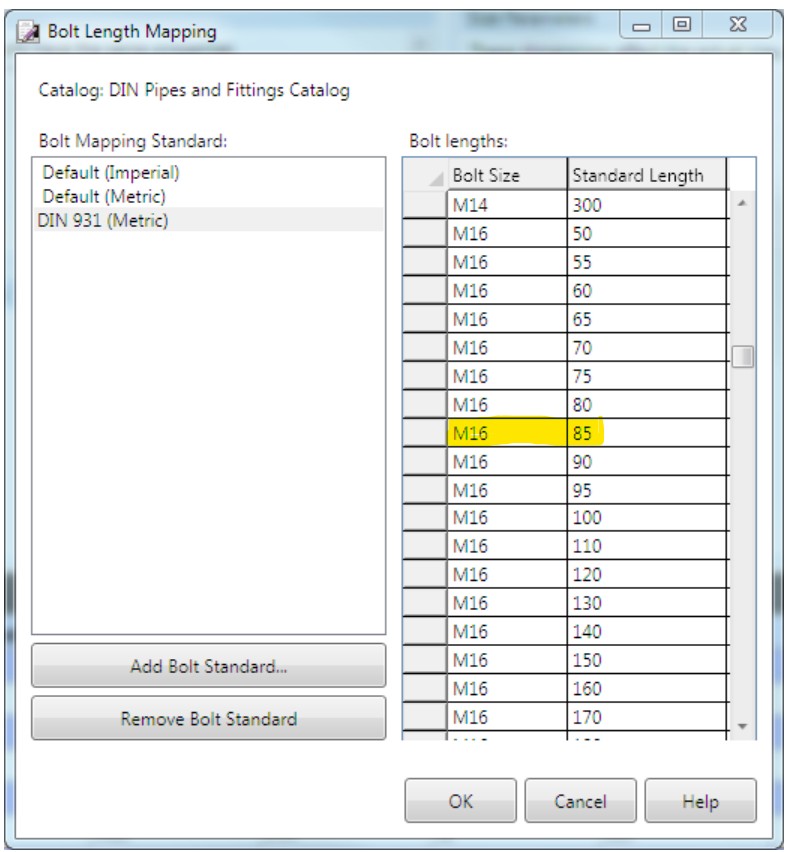

Si observamos el estándar del perno, la siguiente longitud de perno “estándar” posible es 85 mm. Esa será la que aparezca en la union en el plano y en el 3D.
-
1446
Tutor
Diseño 3D

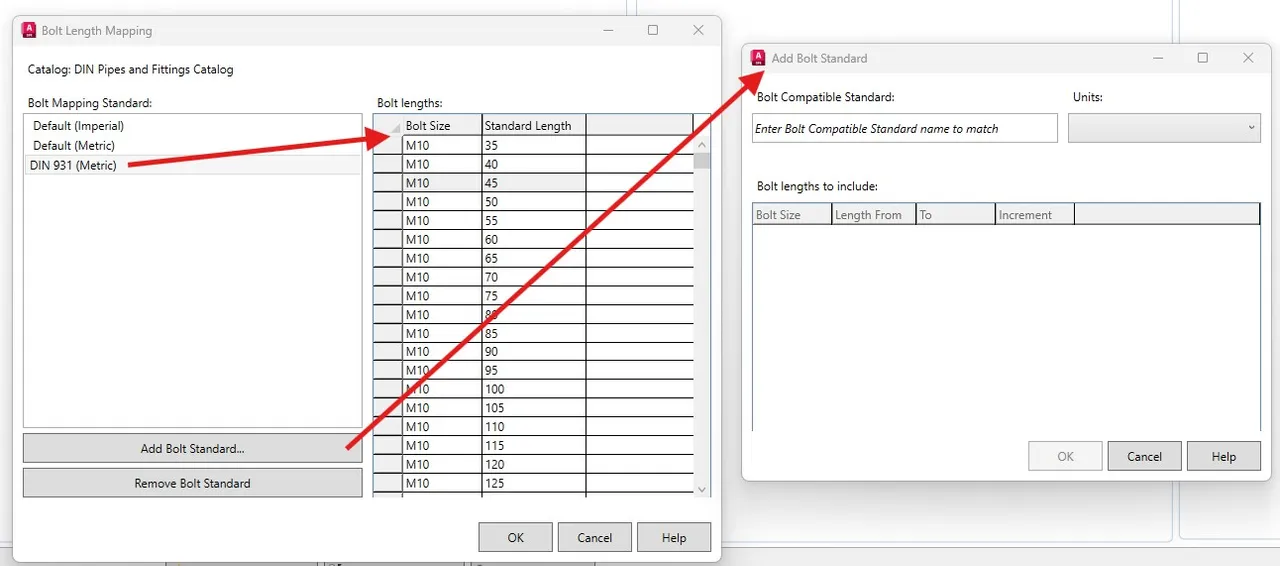

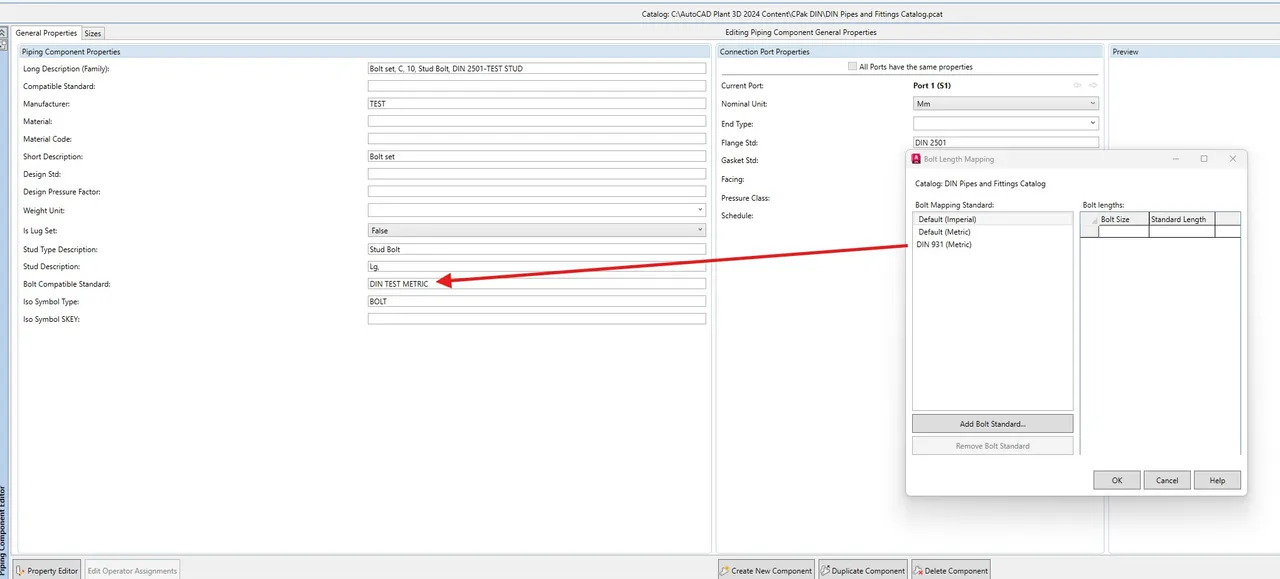

El Bolt Length Mapping se encuentra en esa parte del spec editor. Permite agregar y modificar los tornillos y su incremento de medidas de longitud. En la parte superior en opciones de Catalogs (imagen 1). Y una vez se abre la pestaña, podemos ver las listas creadas y podemos crear nuevas (imagen 2). Lo importante, cuando creamos un nuevo componente de tornillos, el estándar de tornillos compatible debe tener mismo nombre (imagen 3). Sino no tomara la “bolt length mapping” creada para dichos tornillos. En la imagen, como vemos, no cuadra y eso es lo que debemos hacer que sea la misma.
-
1612
Graduado
Intermedio
Buenas Nicolas, @nicolasrecio
Muchas gracias por la actualización, lo he intentado pero no me permite realizar la selección que indicas de Edit Bolt Length Mapping. Adjunto imagen spec editor.
¿Por qué puede ser?
Muchas gracias por tu tiempo de antemano, seguimos en contacto.
-
1446
Tutor
Diseño 3D
Si no te sale activado es porque estas en la especificación, en la pestaña de spec. Debes estar en el catálogo para poder acceder a ello.
-
1612
Graduado
Intermedio
Buenos días @nicolasrecio ,
Cierto, ahora sí me aparece, muchas gracias.
Ahora me surgen muchas dudas nuevas.
Por ejemplo una brida de 2″ le corresponde un tornillo de 5/8″ (M16) x 3 3/4″ longitud (85mm).
Si en mi caso, mi especificación para los tornillos de 5/8″ tengo las siguientes longitudes, que tienen una referencia distinta cada uno:
– 5/8″ x 3″ –> ref: XX1
– 5/8″ x 3 1/2″ –> ref: XX2
– 5/8″ x 3 3/4″ –> ref: XX3
¿En el apartado de Add bolt standard no me deja añadir longitudes en pulgadas? (Imagen tornillos en pulgadas)
Si yo pongo ahí los tornillos que yo tenga, ¿de qué manera luego se sincroniza con la lista de materiales del isométrico? o ¿de qué manera se sincronizan estos tornillos con los tornillos añadidos en el spec editor? Puesto que en el spec editor sí puedo meter el código de la referencia que necesito. Aunque no asignarlo a una longitud.
No sé si mis dudas son claras.
Muchísimas gracias por tu tiempo.
-
-
-
-
-
-
