Home Foros Software Industrial Autocad Plant 3D LISTA DE MATERIALES

  • Nicolás David Recio

    Miembro
    26 de agosto de 2024 a las 22:32
    1217
    Tutor
    Master

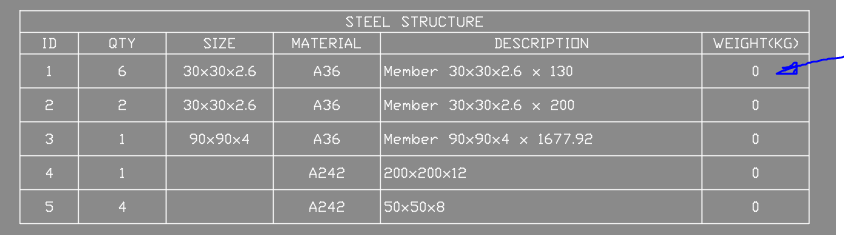

    Buenas @Carcharodon

    pregunta interesante en la que ando justamente haciendo unas pruebas hace poco pero de otra manera.

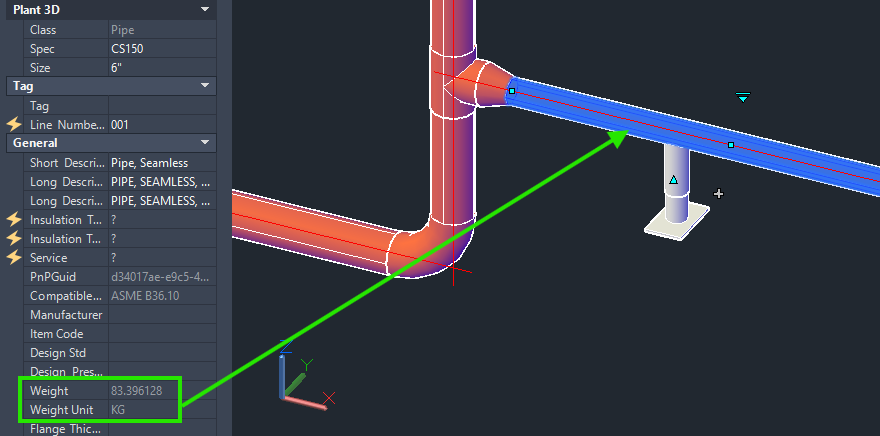

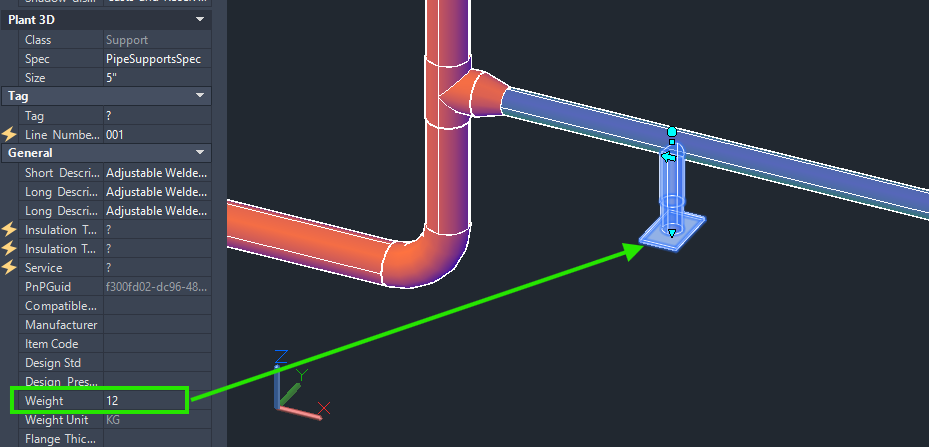

    Con respecto al Plant, todos los elementos por defecto tienen un peso asignado (imagen 00). Recordemos que el Plant esta pensado para modelado de piping específicamente, no de otros elementos como bases civiles, racks o similares. Sin embargo, si se pueden asignar pesos a soportes creados o existentes en Plant (imagen 01).

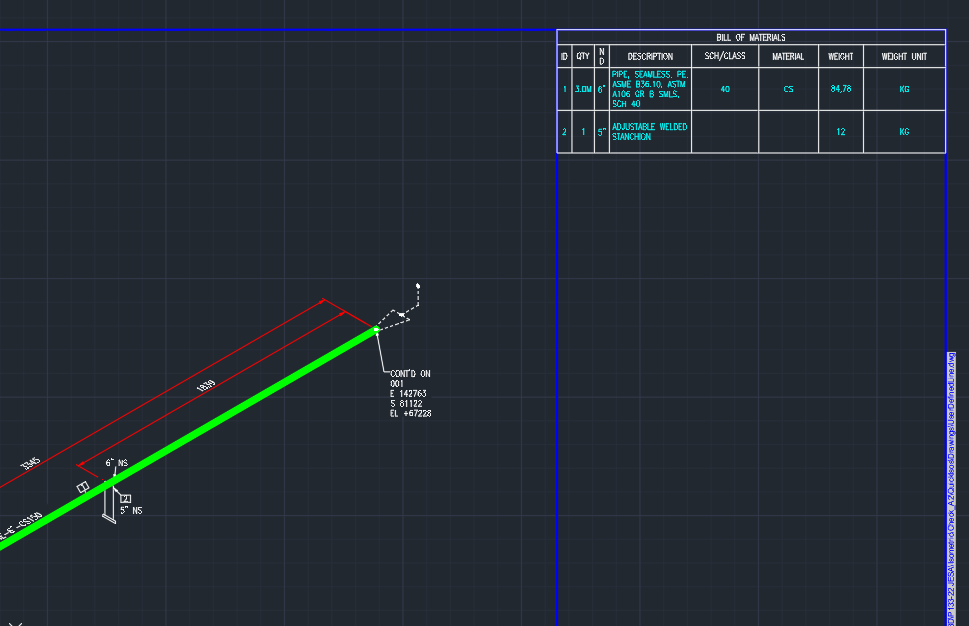

    Si creamos en el Project Setup la columna inteligente de pesos de los elementos, podemos hacer que dichos pesos aparezcan de manera normal (imagen 02) en el plano isométrico.

  • Nicolás David Recio

    Miembro
    26 de agosto de 2024 a las 22:50
    1217
    Tutor
    Master

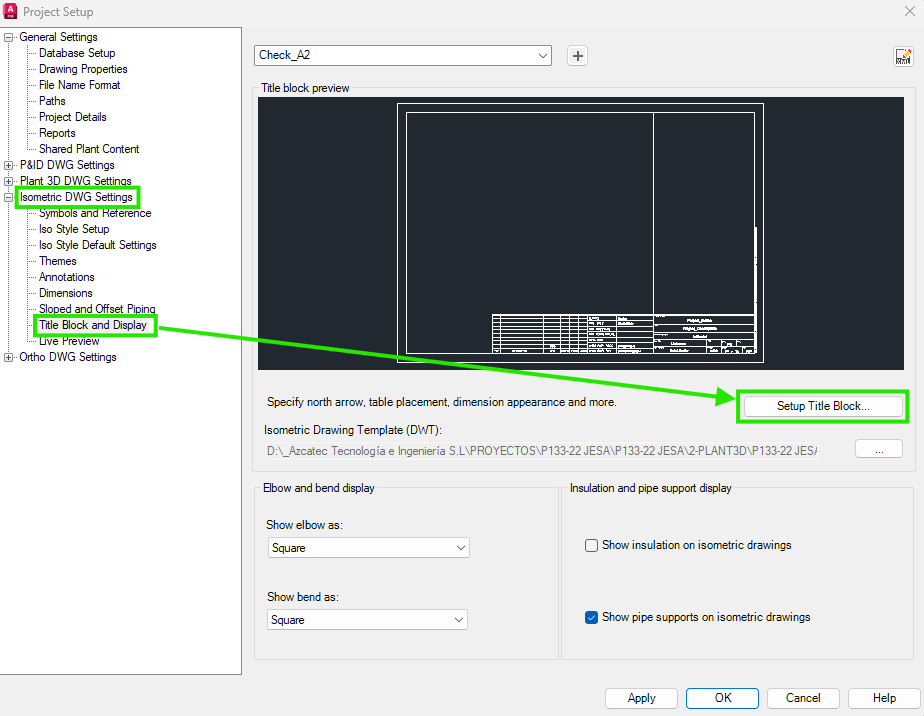

    Para configurar la columna de manera automática, vamos a “Project Setup” —> “Isometric DWG Settings” —> “Title Block and Display” —> “Setup Title Block” (imagen 03).

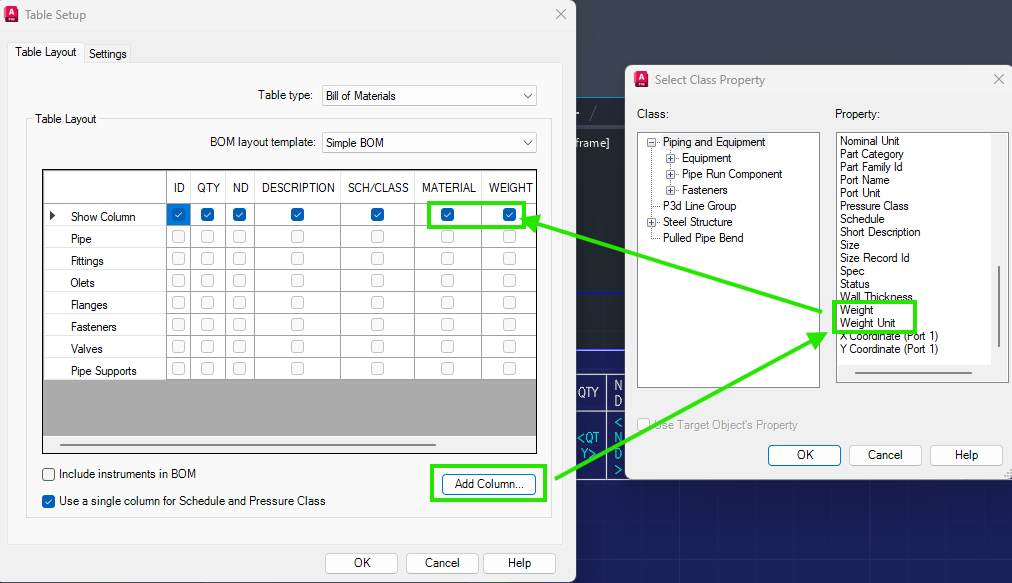

    En esa ubicación se editan los rótulos o cajetines y demás objetos del plano isométrico. Una vez accedemos, en el menú superior hay varias opciones de edición. Nos fijamos en la opción “Table Placement & Setup” —> “Table Setup” (imagen 04). Se despliega una ventana (imagen 05). En la opción de “Add Column”, como se ve en la imagen, nos permite añadir otras columnas relacionadas a atributos que existen en el modelo 3D. Entre esas características existen la opción de peso y unidad de peso. Si hacemos esto, cuando saquemos los planos de líneas se podrán obtener los pesos de cada elemento.

    Obviamente, debo comentar que cuando realizamos el modelo 3D deberemos añadir manualmente el peso. No es algo difícil dado que si hacemos soportes estandarizados en varios modelos en una spec de soportes, se les puede haber agregado el peso previamente en la spec. Esa opción me parece la más sencilla inicialmente.

    —-

    Por otro lado, estoy viendo una segunda opción pero eso conlleva parametrización de soportes y es algo más complejo. Así como exportación automática de soportes y pesos pro medida. Cuando este eso resuelto subiré los videos explicándolo o un tutorial correspondiente.

    Saludos!
