    Hola @luis-ramos , @Formacion_Industrial , tengo algunas consultas respecto al video de análisis de carga:

    1. Cuando elegimos los valores de sismo, pusiste valores de gravedad en eje x,y,z, como se que valores elegir, o de que depende estos valores?

    2. En cuanto a análisis de viento, mencionaste que los valores del factor pueden ser 0.6 u 0.8 y nos quedamos con 1, hay valores superiores a 1? o de que depende este factor, o este dato se pide cuando se requiere realizar dicho análisis?

    3. En cuanto al análisis gravitatorio, como el software sabe que tipo de fluido analizamos, si es agua, aire, vapor, slurry, etc. Hay algún apartado donde se elija eso, o automáticamente el programa según valores de presión y temperatura estima que tipo de fluido esta transcurriendo o donde puedo colocar datos de densidad o peso especifico del fluido?

    Quedo atento a tu respuesta, muchas gracias

    Miguel Ruiz respondió hace 1 año, 4 meses 3 Miembros · 5 Respuestas
  • 5 Respuestas
  • Miguel Ruiz

    Miembro
    17 de noviembre de 2022 a las 15:19
    3892
    Tutor
    Master

    Hola @Kevin , un placer.

    Retomo estas cuestiones al ser específicas de Autopipe 🙂

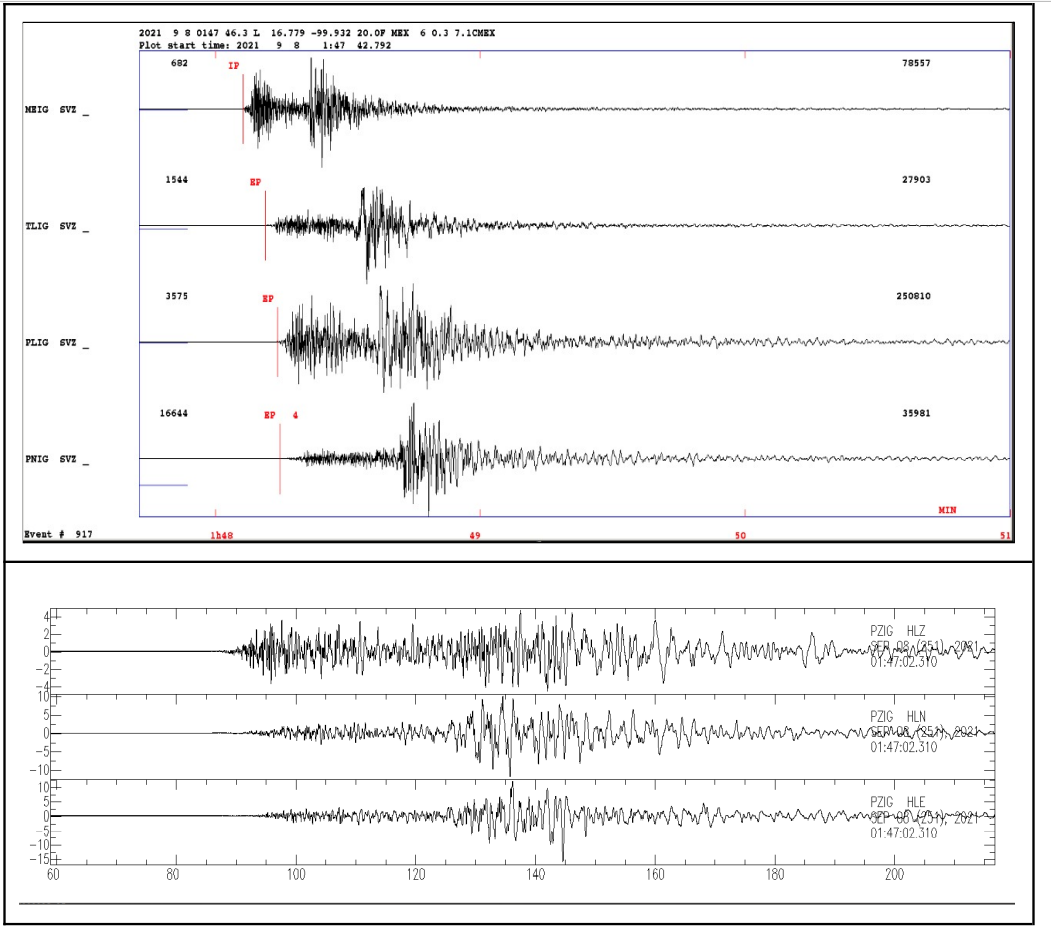

    1. Los valores de aceleración suelen venir definidos en lo que se denomina “estudio geotécnico”. Debe solicitarse al organismo público bajo el cual se realiza la obra de Planta. En el se recogen valores de aceleraciones sísmicas o incluso sismogramas, que tienen el aspecto que te muestro en imágenes.

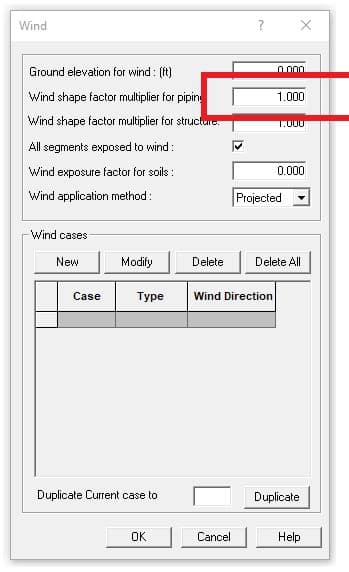

    2. El wind shape factor para tuberías (imagen 2) puede tener un valor comprendiendo entre 0,6 y 0,8 (0,6 suele ser el más normal) Sin embargo, es habitual elegir 1 para perfiles ASCE (perfil por defecto) ya que ya cuentan con este coeficiente considerado.

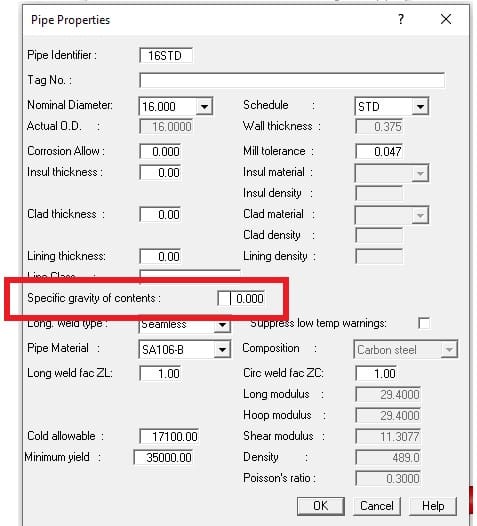

    3. El aporte del fluido a los análisis por gravedad se considera en el apartado “Specific Gravity of Contents”, se puede modificar tanto desde la ventana de introducción de propiedades de tubería como pulsando “Ctrl+W” en el result Grid, pestaña de “Pipe Properties”

    Espero te sea de utilidad, Saludos! 😃

    • Kevin Arnold Delgado Oblitas

      Miembro
      17 de noviembre de 2022 a las 15:58
      1761
      Graduado
      Intermedio

      Muchísimas gracias @miguelruizautopipe , con respecto a “specific gravity”, hace referencia a la densidad relativa o al peso especifico?

      • Miguel Ruiz

        Miembro
        18 de noviembre de 2022 a las 08:22
        3892
        Tutor
        Master

        Buenos días @Kevin !

        La gravedad específica es la relación entre la densidad de una sustancia y la densidad del agua. Por lo tanto, para calcular la gravedad específica de una sustancia se debe dividir su densidad entre la densidad del agua.

        Normalmente, para hacer el cálculo de la gravedad específica se coge de referencia la densidad del agua a 4ºC, que es 1000 kg/m3

        En Autopipe verás que la gravedad específica no tiene unidades, ya que para obtener la gravedad específica de un material se dividen dos magnitudes con las mismas unidades. Como aparecen las mismas unidades en el numerador y el denominador de la fórmula, se anulan entre sí y, en consecuencia, la gravedad específica no tiene unidades definidas.

        Espero te sea de utilidad, ¿Es tu primera vez con Autopipe? ¿Qué te parece el software?

        • Francisco José Soldado Espejo

          Miembro
          26 de mayo de 2023 a las 23:48
          643
          Graduado
          Iniciado

          Buenas Miguel.

          Una duda con respecto a la gravedad especifica. Al ser la división entre densidad de producto y densidad de agua a 4º. Si fuera aceite térmico que suele tener una densidad de 0.85Kg/l sería ese dato 0,85/1=0,85?

          Muchas gracias.

          Un saludo.

          • Miguel Ruiz

            Miembro
            29 de mayo de 2023 a las 06:40
            3892
            Tutor
            Master

            ¡Hola @Fjose !

            Así es. Con un fluido como aceite térmico con una densidad de 0,85kg/l (850kg/m3) tendríamos que colocar una gravedad específica de 0,85.

            Para que te sirva de regla memotécnica, piensa que la gravedad específica nos indica cuánto de pesado es un fluido respecto al agua. A mayor gravedad específica, mayor peso tendrá en una misma unidad de medida, un m3, por ejemplo.

            Pero ¡Ojo! Ten cuidado porque el aceite térmico cambia su densidad cuando se calienta, por eso en las centrales térmicas tienen zonas donde el aceite puede expandirse.

            Si quieres modelar un escenario de temperatura extrema con aceite térmico, debes tener en cuenta esta particularidad y trabajar con dos o tres modelos, cada un con su correspondiente densidad y temperatura.

            Espero te sirva, Saludos!
