Tengo dudas respecto al módulo teórico “Soportación de Sistema de Tuberías”, las cuales están referenciadas a los recortes que adjunto al presente debate:

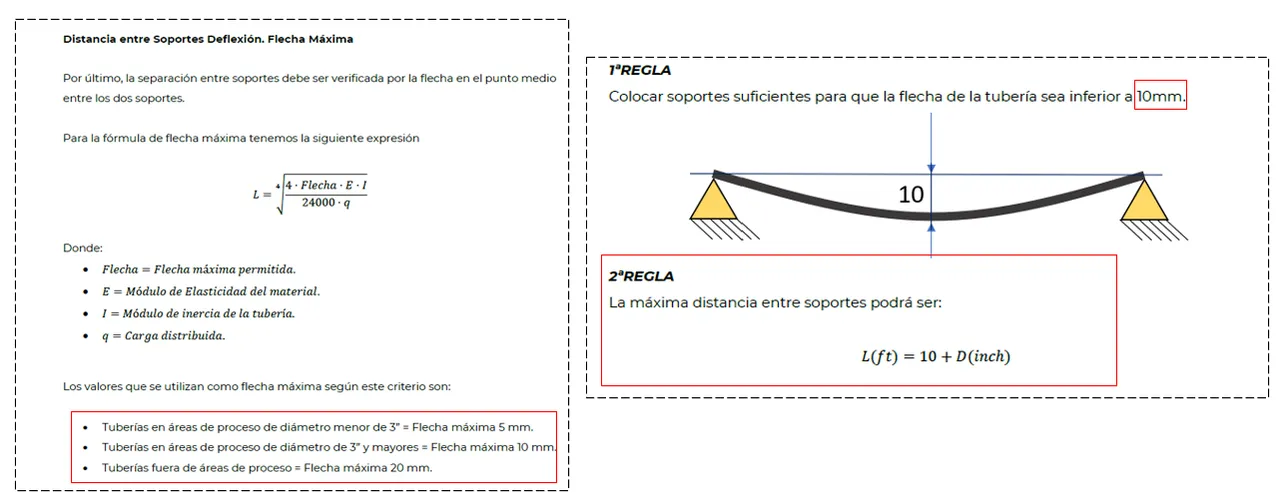

1. En cuerpo del documento, página 10 (recorte de la izquierda), se detalla que la flecha máxima dependerá del diámetro de la cañería y del área en planta donde ésta se encuentra proyectada, variando su valor de 5 [mm] a 20 [mm]. No obstante, en el mismo documento pero en la página 15 (recorte de la derecha), se indica que la regla N°1 es que la flecha máxima sea inferior a 10 [mm].

¿ Qué criterio prevalece, el de la página 10 o el de la página 15?

¿De donde salen estos valores de flechas máximas admisibles (documento o norma de referencia)?

2. Sobre la regla N°2 listada en la página 15, se indica que la distancia máxima entre soportes será L[ft] = 10 + D (in). De esto yo entiendo que, por ejemplo, para una cañería de DN6[in], el distanciamiento máximo entre soportes sería 10[ft]+6[in] (3,2[m] en total). Sin embargo, en la página 10 del mismo documento, la longitud se puede calcular directamente con la expresión mostrada la cual incluye los efectos del módulo de elasticidad, la inercia de la cañería, la carga distribuida y la flecha admisible (previamente discutida). Para el ejemplo anterior, y asumiendo cañería de acero SCH40 llena de agua, flecha = 10 [mm], la longitud L sería 303,5 [mm], lo cual es bastante pequeño.

¿ Qué criterio prevalece para el cálculo de L, el de la página 10 o el de la página 15?

3. La ecuación de la página 10, entiendo que se basa en la teoría de cálculo de deflexión de una viga simplemente apoyada. Sin embargo, la expresión teórica para una viga simplemente apoyada con carga distribuida es diferente de la mostrada, siendo la correcta L=((384*flecha*E*I)/(5*carga_distribuida))^(1/4). Los resultados obtenidos con ambas expresiones son bastante diferentes. Considerando los datos del ejemplo anterior, la distancia L con la expresión que expongo sería de 7,9 [m], versus los 303,5 [mm].

¿Es correcta la ecuación mostrada en la lección? Quizás yo estoy mal interpretando.

¿Existe alguna referencia para poder consultar el origen de la ecuación mostrada en la página 10?

4. En general para todas las reglas listadas desde la página 15 en adelante:

¿Existe algún documento o norma de referencia de donde salgan dichas reglas o guías?

Muchas gracias de antemano.

Solicito ayuda de @luis-ramos o alguna otra persona con experticia.
