  • maxima presion de operacion a salida de valvula

    Publicado por Juan Alberto Rojas Fayor el 8 de marzo de 2023 a las 19:54

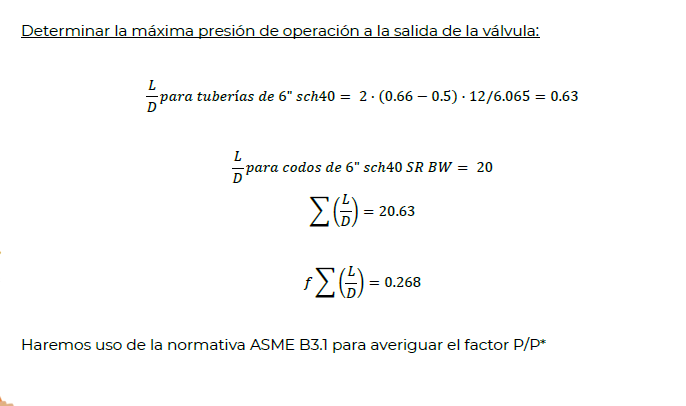

    Hola buenas, quisiera saber como se obtiene esta formula y cada valor, no entiendo aun como se obtiene esta formula (imagen 1) en el ejercicios de disparo de vapor.

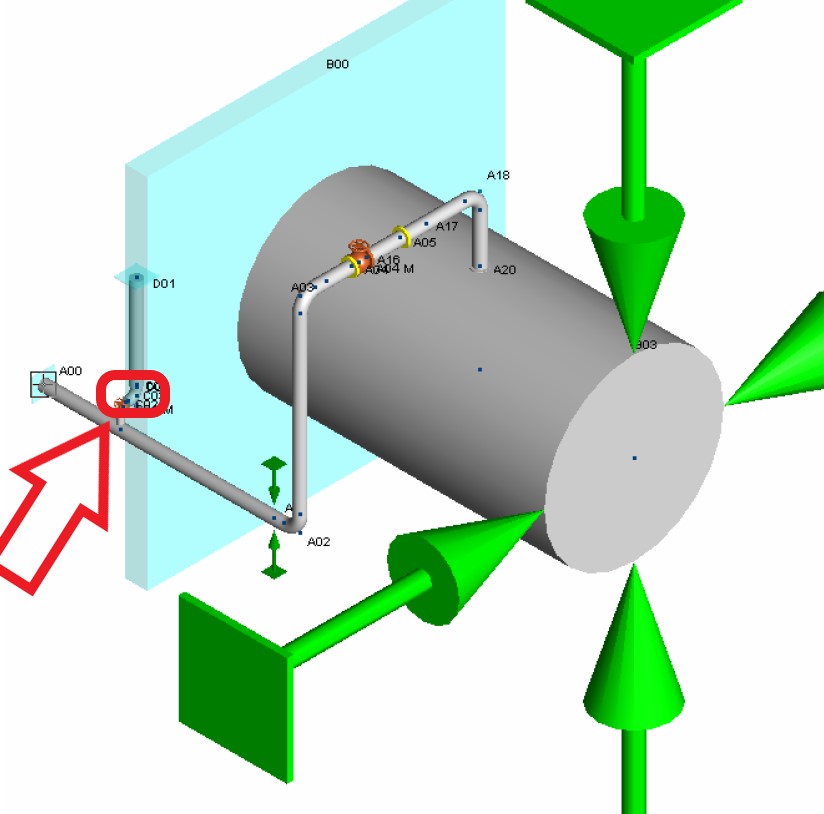

    En el mismo ejercicio no se como obtiene el área para el calculo de presión 1 (p1) (imagen 2 , esta encerrado en un cuadrado negro)

    Luis Ramos respondió hace 1 año 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Luis Ramos

    Miembro
    10 de marzo de 2023 a las 09:25

    ¡Hola @juanalbertorojasfayor !

    No te preocupes, vamos a verlo en detalle.

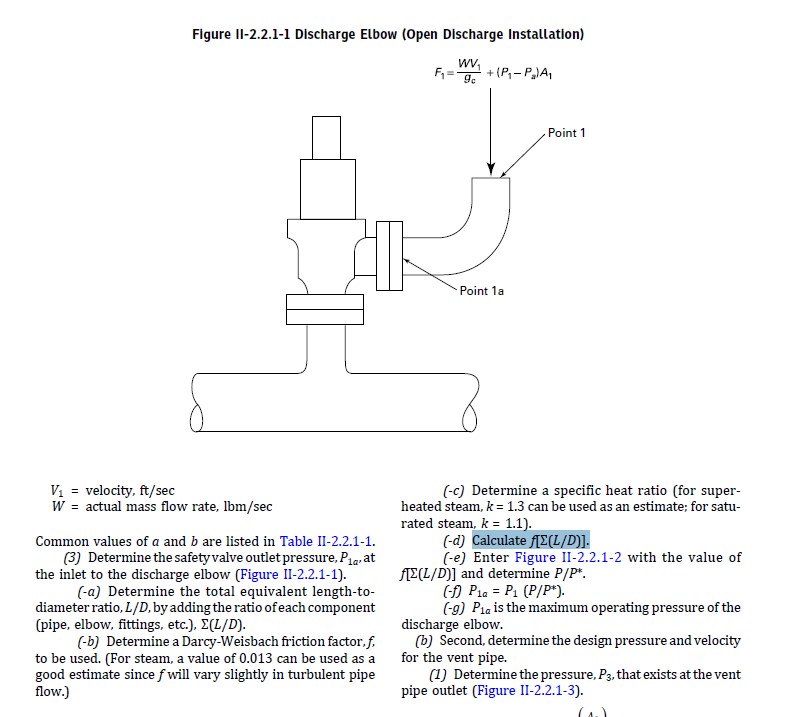

    En primer lugar, las fórmulas que aparecen para la máxima presión de operación a la salida de la válvula están extraídas directamente de la ASME B31.1 en su última versión. (Adjunto imágenes). En la misma se describe el proceso completo de cálculo por si la tuvieras en tu poder y quisieras ojearlo.

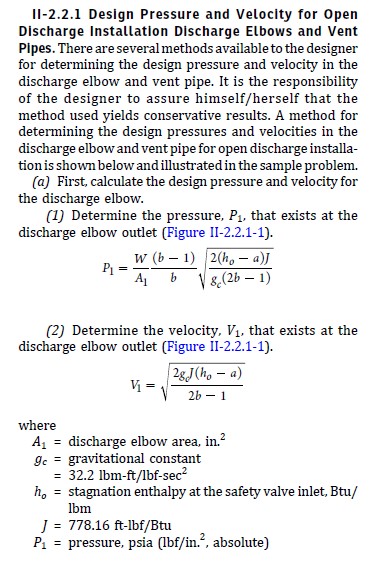

    Por otro lado, el área A1 es el área interna del codo conectado a la salida de la válvula de venteo (imagen 3) de 6″.

    Espero te resulte de utilidad, Saludos!
