Modelado de Codos
Publicado por PLÁCIDO SIRIA LÓPEZ el 11 de enero de 2023 a las 13:06Buenas, tengo la siguiente consulta:
Al añadir el codo en AutoPipe se introduce la longitud del mismo (en ese caso 50), pero entiendo que esa longitud está estandarizada. Por lo tanto, para introducir la longitud del mismo habría que buscar este parámetro en norma o catálogo de fabricante, ¿o por lo contrario, AutoPipe cuenta con algún catálogo interno?.
Saludos,
PLÁCIDO SIRIA LÓPEZ respondió hace 2 años 2 Miembros · 4 Respuestas -
4 Respuestas
-
3898
Tutor
Master
¡Hola @placido-siria-lopez !
Aquí Miguel, especialista de Bentley 😁

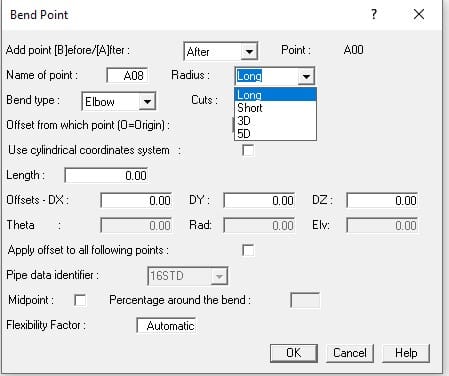

Para modelar un codo con Autopipe únicamente tienes que introducir las dimensiones del vértice y punto final e indicar si se trata de un codo de radio largo, corto, 3 veces el diámetro o 5 veces el diámetro, que son las longitudes estándar que suelen usarse. (imagen)
La utilización de una o de otra dependerá de la pérdida de carga que genera, posibles turbulencias y espacio disponible. Pero a Autopipe basta con indicarle las dimensiones para que calcule el resto de parámetros.
También sería posible cambiar el SIF o “Flexibility Factor” si quisiéramos introducir algún factor de seguridad, si no permanecerá como “Automatic”
Saludos!👋🏽
-
655
Graduado
Iniciado
Encantado Miguel, muchas gracias por tu respuesta. Me surge otra duda en la misma línea que la consulta anterior, cuando introducimos una reducción nos solicitan la longitud de la misma, pero no se puede seleccionar medida estandarizada. ¿Habría que introducir la medida estándar por ejemplo de 3″x 2″, verdad?.
-
3898
Tutor
Master
¡Hola @placido-siria-lopez !

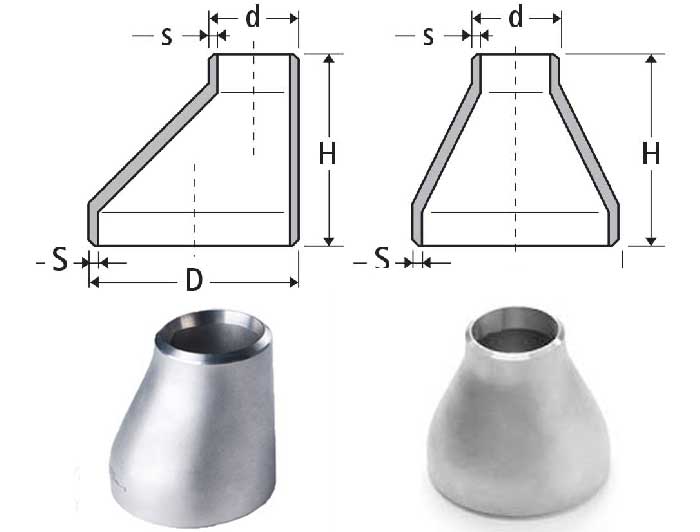

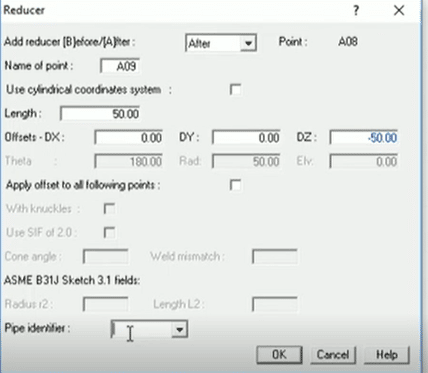

En este caso la longitud que nos solicita Autopipe es la longitud total de la reducción. (H en la imagen que te adjunto)
El diámetro inicial del reductor será el de la tubería donde lo insertemos y el final lo tendremos que seleccionar en el cuadro de selección “Pipe Identifier”.
Una vez se rellenen de forma correcta esos parámetros el reductor quedará dibujado a continuación de la tubería que estemos trazando 🤓
Saludos!
-
-
655
Graduado
Iniciado
Muy claro Miguel, muchas gracias.
